Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

3I5II I" 16 К 31/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ДВТОРСНОМУ СВИДЕТЕЛЬСТВУ

D (I

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

flO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (61)962709 (21) 3527782/25-08 (22) 24.12.82 (46) 15.03.84. Вюл.- 9 10 (72),М.А.Шламас. Ю.К.Стравинскас, В.А.Шламас и A-A.À.Èîäêàçèñ (71) Ордена Трудового Красного

Знамени кондитерская фабрика

"Пяргале" (53) 8) (56) 1. Авторское свидетельство СССР

Р 962709, кл. 16 К 31/02, 1981 (прототип).

Л0» 079935 А (54) (57) ЗАПОРНЫИ ДИАФРАГМОВЫЯ KJIAIIAH по авт.св. Р 962709, о т л и ч а юшийся тем, чт, с целью повышения надежности, он снабжен вибратором в виде пьезокерамических элементов, закрепленных на жестких обоймах, в концентраторе магнитного псля выполнена концентрично запорному органу кольцевая полость, а пьезокерамические элементы симметрично расположены по окружности корпуса в этой полости.

1079935

Изобретение относится к арматуроrтроению.

Известен запорный диафрагмовый клапан, в корпусе которого между входным и выходным патрубками установлен запорный орган, заполненный ферромагнитной смесью и выполненный в виде тела врашения овального сечения, снабженного эластичными опорами, симметрично расположенными со стороны меньших радиусов кривизны овала и закрепленными в корпусе .(1) .

Недостатком известного устройства является невысокая надежность вследвие того, что при закрытии клапана возможно попадание твердых частиц, содержащихся в рабочей среде, между запорным органом и стенкой корпуса.

Цель изобретения — повышение надежности клапана.

Поставленная цель достигается . 2() тем, что запорный диафрагмовый клапан, содержащий корпус с входным и выходным патрубками, между которыми установлен эластичный запорный орган, заполненный ферромагнитной 25 смесью и выполненный в виде тела вращения овального сечения, снабженного эластичными опорами, симметрично расположенными со стороны меньших радиусов кривизны овала 30 и закрепленными в корпусе, а снаружи корпуса установлен концентратор магнитно †поля, снабжен вибратором B виде пьезокерамихеских элементов, закрепленных на жестких обоймах, в концентраторе магнитного поля выполнена концентрично запорному органу кольцевая полость, а пьезокерамические элементы симметрично расположены по окружное-.-H корпуса в этой плоскости.

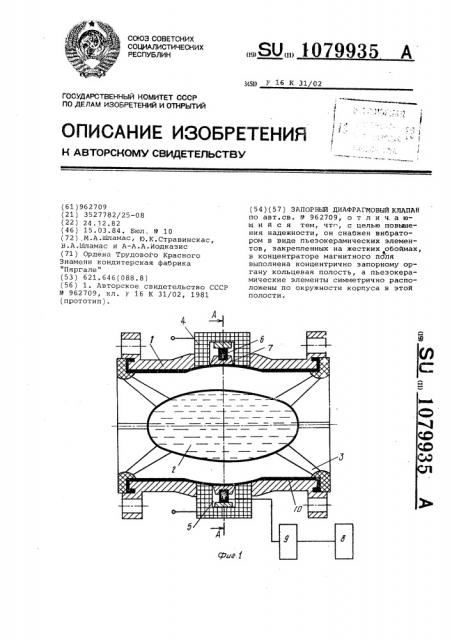

Ва фиг. 1 показан запорный клапан,, разрез, на фиг. 2 — сечение

А-.Р: на фиг . 1 .

Б корпусе 1 между входным и выходным патрубками установлен за- 45 порный орган 2, заполненный ферромагнитной смесью и выполненныйв виде тела врашения овальной формы, снабженный элестичными опорами 3, симметрично расположенными со стороны gp меньших радиусов кривизны овала и закрепленными в корпусе. Снаружи корпуса размещен концентратор магнитного поля 4, в котором выполнена концентрично запорному органу кольцевая полость 5. Клапан снабжен вибратором в виде пьезокерамических элементов б, закрепленных на жестких обоймах 7, симметрично расположенных по окружности корпуса в кольцевой полости 5. Пьезокерамические элементы б подключены к источнику 8 пилообразного напряжения через фазосдвигающий йлок 9.

Запорный клапан работает следующим образом.

При закрывании клапана в концентратор магнитного поля 4 подается ток. Одновременно включают источник 8 пилообразного напряжения.

От действия магнитного поля ферромагнитная смесь движется в сторону концентратора магнитного поля 4 и, уплотняясь, деформирует в радиальном направлении стенку запорного органа 2. В то же время в пьезокерамических элементах 6 возникают поочередно механические колебания под действием бегущего электрического поля, получаемого с помощью фазосдвигающего блока 9. В результате этого радиальную мгновенную деформацию получает эластичный патрубок 10, так как возникает бегущая волна деформации его стенки, которая передает колебания слоям рабочей среды и твердым частицам, находящимся в ней, что приводит к удалению твердых частиц из зазора между запорным органом 2 и эластичным патрубком 10. После того как запорный орган 2 по всему его периметру прижимается к эластичному патрубку 10, рабочая полость клапана перекрывается. Отсутствие в закрытом положении клапана твердых частиц рабочей среды между запорным органом 2 и эластичным патрубком 10 повышает герметичность клапана. Когда запорный орган 2 прижимается к эластичному патрубку 10, источник 8 пилообразного напряжения отключают.

При открывании клапана отключают ток, после чего запорный орган 2 за счет упругости и действия давления рабочей среды принимает прежнюю форму, Такая конструкция клапана позволяет обеспечить полную его герметичность в закрытом положении при наличии в рабочей среде твердых частиц с диаметром до 3 мм.

1079935 я7и . Г
