Устройство для перекрытия трубопровода

Устройство для перекрытия трубопровода

Иллюстрации

Показать все

Реферат



1. УСТРОЙСТВО ДЛЯ ПЕРЕКРЫТИЯ ТРУБОПРОВОДА, содержащее эластичную тороидальную ка.меру с гибким элементо.м, посредством которого участок трубопровода перед камерой сообщен с атмосферой, отличающееся те.м, что, с целью упрощения конструкции, оно снабжено эластичным конфузоро.м, а гибкий элемент выполнен в виде рукава, герметична соединенного конфузоро.м с внутренней поверхностью ка.меры.2. Устройство по п. 1, отличающееся тем, что на свободном конце гибкого рукава установлен обратный клапан.фиеЛ(Ло ^со СС 4^

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

3(5f) F 16 L 55/16

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К. А BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТ8ЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3216581/25-08 (22) 15.12.80 (46) 15.03.84. Бюл. № 10 (72) В. П. Уткин, А. В. Уткин, Л. В. Уткин и И. В. Самощенко (53) 621.643 (088.8) (56) 1. Авторское свидетельство СССР № 302551, кл. F 16 К 43/00, 1969.

2. Патент США № 4144908, кл. 138-93, опублик 1979 (прототип). (54) (57) 1. УСТРОИСТВО ДЛЯ ПЕРЕКРЫТИЯ ТРУБОПРОВОДА, содержащее эла„„SU„„1079941 A стичную тороидальную камеру с гибким элементом, посредством которого участок трубопровода перед камерой сообщен с атмосферой, отличающееся тем, что, с целью упрощения конструкции, оно снабжено эластичным конфузором, а гибкий элемент выполнен в виде рукава, герметично соединенного конфузором с внутренней поверхностью камеры.

2. Устройство по п. 1, отличающееся тем, что на свободном конце гибкого рукава установлен обратный клапан.

7994!

Изобретение относится к вспомогательным устройствам для трубопроводной сети и может быть использовано для перекрытия потока в трубах, например, при их строительстве и ремонте.

Известно устройство для герметичного перекрытия трубопроводов, выполненное в виде надувной эластичной тороидальной камеры, к которой прикреплена эластичная перегородка, причем устройство снабжено жестким каркасом и проушинами, через которые пропущен трос (1! .

Указанное устройство недостаточно надежно в работе, поскольку при возможных сдвигах камеры с места ее уставки не исключена возможность ее повреждения, в результате чего воздух может выйти из камеры и газ поступает к месту сварочных работ, что приводит к взрыву газовоздушной смеси.

Наиболее близким по технической сущности и достигаемому эффекту и предлагаемому является устройство для перекрытия трубопровода, содержащее эластичную тороидальную камеру с жестким каркасом и гибкими трубами, посредством которых участок трубопровода перед камерой сообщен с атмосферой (2) .

Недостатком известного устройства является наличие жесткого каркаса, размер которого ограничен допускаемыми размерами окна в трубопроводе, через которое устройство вводится в перекрываемую магистраль. Кроме того, при перекрытии трубопроводов большого,диаметра возникает необходимость увеличения количества OTводимых из трубопровода газообразных продуктов, а следовательно, количества отводных трубок или увеличения их диаметра и приводит к усложнению конструкции.

Цель изобретения — упрощение кон;"грукци и.

Указанная цель достигается тем, что устройство для перекрытия трубопровода, содержащее эластичную тороидальную камеру с гибким элементом. посредством которого участок трубопровода перед камерой сообII7PH с атмосферой, снабжено эластичным

I 0íôóç0ðoì, а гибкий элемент выполнен в

7О

25 зо

4О виде рукава, герметично соединенного конфузором с внутренней поверхностью камеры

При этом, на свободном конце гибкого рукава установлен обратный клапан.

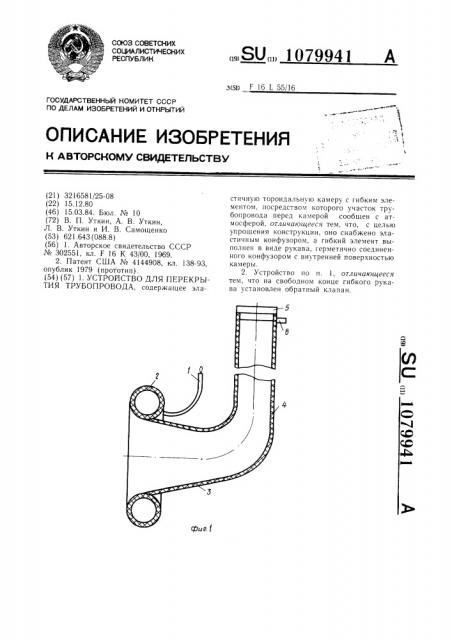

На фиг. 1 изооражено устройство, общий вид; на фиг. 2 — - устройство, установленное в трубопроводе.

Устройство содержит гибкий шланг 1 для закачки воздуха в тороидальную камеру 2, которая выполнена с конфузором 3 и гибким эластичным рукавом 4, на свободном конце которого установлен обратный клапан 5 и штуцер б для присоединения манометра (не показан) . Для установки устройства в трубопровод 7 в последнем выполнено окно 8.

Устройство работает следующим образом.

Тороидальную камеру 2 устанавливают

IIepIIeIIg yлярно оси трубопровода 7, например, в сторону возможного скопления газа. Через шланг 1 в тороидальную камеру

2 закачивается воздух до требуемого давления, и она перекрывает полость трубопровода 7. Гибкий эластичный рукав 4 с обратным клапаном 5 через окно 8 выводится наверх трубопровода 7 или котлована (котлован на рисунке не показан). К штуцеру б подсоединяется манометр, по которому определяется давление газа в полости трубопровода 7.

Чтобы тороидальная камера 2 не сдвигалась с места установки при скоплении газа и полости трубопровода 7 свыше установленного предела, избыточный газ по конфузору 3 и гибкому эластичному рукаву 4 через обратный клапан 5 сбрасывается в атмосферу. г7ля исключения попадания воздуха в полость грубопровода 7 при отсутствии в нем давления газа и образования взрывоопасной смеси клапан 5 воздух в обратном направлении не пропускает.

Демонтаж устройства ведется после окончания выполнения огневых работ на трубопроводе 7 в последовательности обратной монтажу.

Технико-экономическая эффективность изобретения заключается в упрощении конструкции и повышении безопасности ведения ремонтных работ на трубопроводах.

1079941
