Реферат



УСТРОЙСТВО ДЛЯ ДОЗИРОВ:АНИЯ АГРЕССИВНЫХ ЖИДКОСТЕЙ, содержащее расходный бак с эрлифтом, управляю:ЩИй вход которого связан с выходом , первого пневморёле, одна из управлян тих камер которого соединена с выхог дом второго пневморёле и камерой управления пневмоклапанасброса, выходом соединенного с емкостью и одной из камер элемента сравнения, другая камера которого соединена с каналом задания, а выход - с управляющей камерой второго пневморёле , а также пневморёле -времени, отличающееся тем, что, с целью повышения точности устройства , в нем установлен дистанционно управляемый дроссель, а пневморёле времени выполнено в виде генератора тактовых импульсов и подключенно;го к его выходу управляющим каналом пульсирующего дросселя, причем вход генератора тактовых импульсов соеди- 53 нен с выходом второго пневморёле, (Л выход пульсирующего дросселя соединен с выходом пневмоклапана сброса, причем сопло погружными трубы эрлифта соединено с входом дистанционно управляемого дросселя, выход которого свя-2 зан с питающим входом пульсирующего дросселя.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

3(51) 5 05 2 7 00

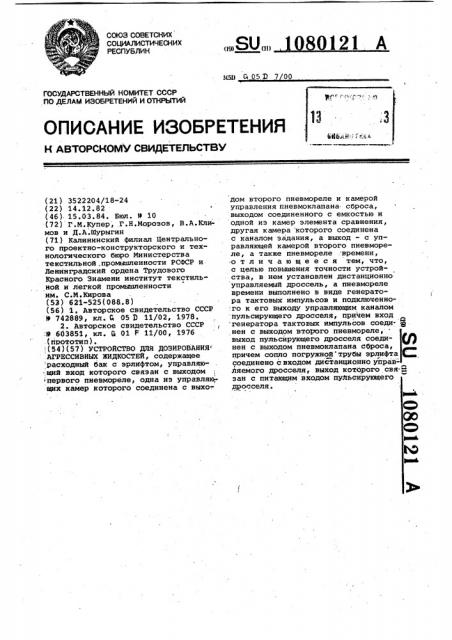

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCKOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3522204/18-24 (22) 14.12.82 (46) 15,03.84. Бюл. 9 10 (72) Г.М.Купер, Г.Н.Морозов, В.A.Êëèмов и Д.А.Шурыгин (71) Калининский филиал Центрального проектно-конструкторского и технологического бюро Министерства текстильной промышленности РСФСР и

Ленинградский ордена Трудового

Красного Знамени институт текстильной и легкой промышленности им. С.М.Кирова (53) 621-525(088.8) (56) 1, Авторское свидетельство СССР

Ф 742889, кл. G 05 2 11/02, 1978.

2. Авторское свидетельство СССР

:9 603851, кл. 5 01 F 11/00, 1976 . (прототип). :(54)(57) УСТРОЙСТВО ДПЙ ДОЗИРОВАНИЯ

АГРЕССИВНЫХ ЖИДКОСТЕЙ, содержащее расходный бак с эрлифтом, управляю-:щий вход которого связан с выходом :первого пневмореле, одна иэ управляю;щих камер которого соединена с выхо-, „„SU„„0121 A дом второго пневмореле и камерой управления пневмоклапана сброса, выходом соединенного с емкостью и одной из камер элемента сравнения, другая камера которого соединена с каналом задания, а выход — с управляющей камерой второго пневмореле, а также пневмореле ..времени, о т л и ч а ю щ е е с я тем, что, с целью повышения точности устройства, в нем установлен дистанционно управляемый дроссель, а пневмореле времени выполнено в виде генератора тактовых импульсов и подключенного к его выходу управляющим каналом пульсирующего дросселя, причем вход генератора тактовых импульсов соеди- Е

Я нен с выходом второго пневмореле, выход пульсйрующего дросселя соединен с выходом пневмоклапана сброса, причем сопло погружной*трубы эрлифта соединено с входом дистанционно управляемого дросселя, выход которого свя Я зан с питающим входом пульсирующего дросселя.

1080121

Погружная труба эрлифта служит одновременно пьезометрической трубкой, т.е. датчиком уровня. При снижении уровня в расходном баке 1 пропорционально снижается давление, поступающее на вход линейно управляемого дросселя 20, проводимость его уменьшается, при этом уменьшаются порции сжатого воздуха, поступающие в пневмоемкость 10 и увеличивается время дозирования, что компенсирует уменьшение производительности эрлиф

Изобретение относится к дозированию жидкостей и может быть использовано для автоматического дозирования .агрессивных жидкостей в красильноотделочных производствах текстильной и трикотажной промышленности.

Известна автоматическая транспортно-дозировочная линия, содержащая расходный бак, эрлифты, пневматическое командное устройство и пневмореле времени q1), r 10

Наиболее близким к предлагаемому является устройство для автоматического дозирования агрессивных жидкостей, содержащее расходный бак, пневматическое командное устройство, 15 состоящее из пневмореле, элемента сравнения и пневмоклапана, эрлифта и пневмореле времени (2 .

Указанному устройству присуща недостаточная точность дозирования из-за нелинейности выходного сигнала пневмореле времени, которая возникает вследствие нелинейности входящего в него переменного дросселя.

Цель изобретения — повышение точ- 25 ности дозирования.

Указанная цель достигается тем, что в устройство, содержащее расходный бак с эрлифтом, управляющий вход которого связан с выходом пер- 30 вого пневмореле, одна из управляющих камер которого соединена с выходом .второго пневмореле и камерой управле„ ния пневмоклапана сброса, выходом соединенного а емкостью и одной из З5 камер элемента сравнения, другая камера которого связана с каналом задания, а выход - с управляющей камерой второго пневмореле, а также пневмореле времени, введен дистанционно управляемый дроссель, а пневмореле времени выполнено в виде генераторатактовых импульсов и подключенного к

его выходу управляющим каналом пульсирующего дросселя. причем вход re- 45 нератора тактовых импульсов соединен с выходом второго пневмореле, выход пульсирующего дросселя соединен с выходом пневмоклапана сброса, причем сопло погружной трубы эрлифта соединено с входом дистанционно управляе-. 50 мого дросселя, выход которого связан с питающим входом пульсирующего дросселя.

На чертеже показана схема предлагаемого устройства. 55

Устройство содержит расходный бак

1, в который погружен эрлифт 2, пневмореле 3, пневмоклапан 4 сброса, пневмопреобразователь 5, сигнальную лампу 6, счетчик 7, пневмореле 8, пнев- 60 мореле 9 времени, пневмоемкость 10, элемент 11 сравнения. Пневмореле 9 времени состоит из генератора 12 тактовых импульсов и пульсирующего дросселя 13. Генератор 12 тактовых импульсов содержит пневмореле 14, пневмоемкость 15 и переменный дроссель 16, а пульсирующий дроссель 13 состоит из пневмоклапанов 17 и 18, повторителя 19 со сдвигом. Устройство содержит также дистанционно управляемый дроссель 20.

Устройство работает следующим образом.

Давление задания, пропорциональное требуемой дозе, подается в нижнюю управляющую камеру элемента 11 сравнения. Кратковременный пусковой сигнал поступает в нижнее сопло пневмореле 8, которое самоподхватывается, запирает пневмоклапан 4 сброса, включает генератор 12 тактовых импульсов и одновременно пневмореле

3, выдающее пневмосигнал на эрлифт

2. Скважность тактовых импульсов настраивается переменным дросселем

16. Тактовые импульсы начинают поступать на пневмоэлектропреобразователь 5, при этом сигнальная лампа 6 начинает мигать, сигнализируя о том,. что идет дозирование, а счетчик считать количество отпускаемой жидкости„

Кроме того, тактовые импульсы периодически запирают пневмоклапан 17 и одновременно открывают пневмоклапан 18, тем самым перепуская сжатый воздух, содержащийся в строго фиксированном объеме проточной камеры пневмоклапана 18 и линии, соединяющей эту камеру с соплом пневмо-, клапана 17, в пневмоемкость 10. Величина перепускаемых импульсов настраивается повторителем 19 со сдвигом. При достатОчно высокой частоте тактовых импульсов закон нарастания давления в пневмоемкости 10 приближается к линейному. После того как давление воздуха, поступающее из пневмоемкости 10 в верхнюю управляющую камеру элемента 11 сравнения, становится больше, чем давление задания, элемент 11 сравнения открывается, воздух с его выхода выключает пневмореле В,пневмоклапан 4 сброса открывается и сбрасывает воздух из системы, пневмореле 3 закрывается, сжатый воздух перестает поступать-на эрлифт и дозирование прекращается.

1080121

Составитель О.Гудкова

Редактор Л.Алексеенко Техред, T.Фанта, Корректор A.Çèìîêîñîâ

Заказ 1334/48 Тираж 842 .Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 та 2.из-за падения уровня в расходном баке 1.

Предлагаемое устройство позволяет повысить точность дозирования путем линеаризации работы пневмореле време .ни, улучшить технику безопасности эа счет наличия сигнализации о до-! эировании.
