Преобразователь угловой скорости вала в частоту электрического сигнала

Преобразователь угловой скорости вала в частоту электрического сигнала

Иллюстрации

Показать все

Реферат



ПРЕОБРАЗОВАТЕЛЬ УГЛОВОЙ СКОРОСТИ ВАЛА В ЧАСТОТУ ЭЛЕКТРИЧЕСКОГО СИГНАЛА, содержащий укрепленный на валу-диск с прорезями, не .подвижный источник светового потока, Оптически связанный через прорези диска с неподвижшлм фотоприемником, отличающи-йся тем, что, с целью повышения надежности преобразователя , в него введены щетки и , возвратные пружины, диск выполнен с раддаально направляющими пазами с ограничителями перемещения, в ради ально направляквдих пазах, установлены щетки, которые соединены с диском возвратными пружинами в радиальном направлении. (Л с:

COI03 СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (19) (11) 1151) 08 С 9 06 С 01 Р 3 36

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

@q, Р1" ЩИ

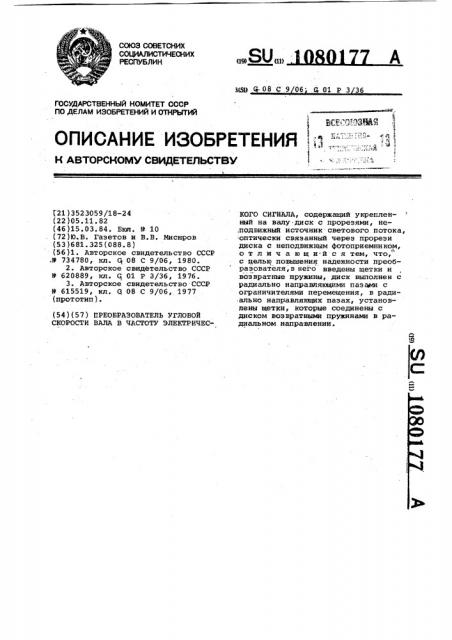

ОПИСАНИЕ ИЗОБРЕТЕНИЯ ä;.",".„з;

Н АВТОРСНОМУ СВИДЕТЕЛЬСТВУ

1 (54)(57) ПРЕОБРАЗОВАТЕЛЬ УГЛОВОЙ

СКОРОСТИ ВАЛА В ЧАСТОТУ ЭЛЕКТРИЧЕС(21 ) 3523059/18-24 (22)05.11.82 (46)15.03.84. Бил. Р 10 (72)Ю,B. Газетов и В.В. Мисюров (53)681.325(088.8) (56)1. Авторское свидетельство СССР .9 734780, кл. g 08 С 9/06, 1980.

2. Авторское свндЕтельство СССР

Р 620889, кл. Я 01 P 3/36, 1976.

3. Авторское свидетельство СССР

Р 615519, кл. g 08 С 9/06, 1977 (прототип).

КОГО СИГНАЛА, содержащий укрепленный на валу диск с прорезями, не,подвижный источник светового потока, оптически связанный через прорези диска с неподвижным фотоприемником, о т л и ч а ю щ и-й с я тем, что, с целью повышения надежности преобразователя,в него введены щетки и возвратные пружины, диск выполнен с радиально направляющими пазами с ограничителями перемещения, в радиально направляющих пазах, установлены щетки, которые соединены с диском возвратными пружинами в радиальном направлении.

10801 77

Изобретение относится к автоматике и вычислительной технике и может быть использовано для контроля угло-. вой скорости.

Известны фотоэлектрические преобразователи угловой скорости в частоту электрического сигнала, содержащие укрепленный на валу непрозрачный диск (модулятор светового потока) с Ьтверстиями или радиальными прорезями, расположенными по окружности, неподвижные источники света и фотоприемник (1) и f2) .

Однако известные преобразователи не надежны в пыльной среде, при инее и росе, так как ухудшение прозрач- 15 ности (загрязнение) рабочих поверхностей источника света и фотоприемника приводит к ослаблению светового потока, поступающего в фотоприемник, вызывая ложную информацию или отказ.

Наиболее близким к изобретению является преобразователь угловой скорости вала в частоту электрического сигнала, содержащий укреплен= ный на валу диск с прорезями, непод- 25 вижный источник светового потока, оптически связанный через прорези диска с неподвижными фотоприемника-ми ГЗ) .

Недостатком известного преобразо- Зо вателя является низкая надежность при работе в осевым условиях, например в пыльной среде, при росе, инее и т.д.

Цель изобретения — повышение надежности преобразователя при работе ,в пыльной среде, при инее и росе., !

Поставленная цель достигается тем, что в преобразователь угловой скорости вала в частоту электрического 40 сигнала, содержащий укрепленный на валу диск с прорезями, неподвижный источник светового потока, оптически связанный через прорези диска с неподвижным фотоприемником, введены 45 щетки и возвратные пружины, диск выполнен с радиально направляющими пазами с ограничителями перемещения, в радиально направляющих пазах установлены щетки, которые соедине ны с диском возвратными пружинны в радиальном направлении.

На чертеже дана схема конструкции предлагаемого преобразователя.

Преобразователь содержит источник

1 светового потока, фотоприемник 2, диск 3 с прорезями 4, вал 5, подвижные щетки б, радиально направлякщие пазы 7 с ограничительными перемещениями, возвратные пружины 8.

Преобразователь работает следующим образом.

Диск 3 с прорезями 4, прерывая световой поток от источника 1 светового потока к фотоприемнику 2, изменяет освещенность фотоприемника.

2. На выходе фотоприемника 2 образуется переменный электрический сигнал, частота которого определяется числом прорезей 4 на диске 3 и скоростью вращения вала 5, а амплитуда определяется величиной светового потока, поступающего на фотоприемник 2.

В начале вращения диска 3 вместе с валом 5 радиально подвижные щетки б удерживаются возвратными пружинами 8 в исходном состоянии и очищают поверхности источника 1 и фотоприемника 2 от загрязнения. При возрастании скорости вращения вала 5 радиально подвижные щетки б под воздействием увеличивающихся центробежных сил преодолевают усилия возвратных пружин 8 и выходят из зоны контакта подвижных щеток б с поверхностями источника 1 и фотоприемника 2 по радиально направляющим пазам 7 до упора ограничителей. Радиально подвижные щетки б, выйдя из механического контакта с поверхностями источника 1 и фотоприемника 2, не подвергаются механическому износу,обеспечивая долговечность срока службы радиально подвижных щеток б.

При остановке вала 5 с диском 3 угловая скорость уменьшается, снижая величину центробежных сил, действунхцих на радиально подвижные щетки б, которые под действием возвратных пружин 8 возвращаются в исходное состояние, очищая поверхности источника 1 и фотоприемника 2.

Таким образом, радиально подвижные щетки б, очищающие загрязнения с поверхностей источника 1 светового потока и фотоприемника 2, гарантируют надежное прохождение светового потока от источника 1 светового потока к фотоприемнику 2 и обеспечивают за счет периодичности очистки загрязнений надежность работы преобразователя угловой скорости в пыль» ной среде, при инее и росе.

1080177

Составитель A. Смирнов

ТехредМ.Гергель т

Корректор М. Демчик, смчаь Ф

Редактор М. Петрова

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

Заказ 1363/51 Тираж 569 Подписное

ВНИИПИ ГосударственногО комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5
