Реферат



№ 10807

Класс 70b, 2

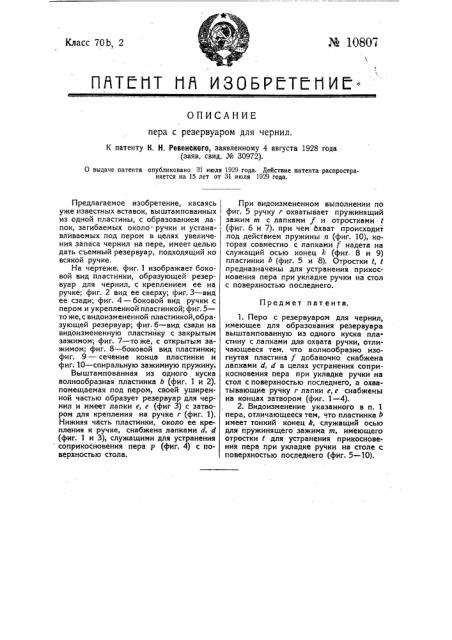

ПЙТЙ Т НЙ M306PETDtll4C.ОПИСАНИЕ пера с резервуаром для чернил.

К патенту К. Н. Ревенского, заявленному 4 августа 1928 года (заяв. свид. № 30972).

О выдаче патента опубликовано 31 июля 1929 года. Действие патента распространяется на 15 лет от 31 июля 1929 года.

Предмет патента.

Предлагаемое изобретение, касаясь уже известных вставок, выштампованных из одной пластины, с образованием лапок, загибаемых около ручки и устанавливаемых под пером в целях увеличения запаса чернил на пере, имеет целью дать съемный резервуар, подходящий ко всякой ручке.

На чертеже, фиг. 1 изображает боковой вид пластинки, образующей резервуар для чернил, с креплением ее на ручке; фиг. 2 вид ее сверху; фиг.3 — вид ее сзади; фиг. 4 — боковой вид ручки с пером и укрепленной пластинкой; фиг. 5— то же, с видоизмененной пластинкой,образующей резервуар; фиг. б — вид сзади на видоизмененную пластийку с закрытым зажимом; фиг. 7 — тоже, с открытым зажимом; фиг. 8 — боковой вид пластинки; фиг. 9 — сечение конца пластинки и фиг: 10 — спиральную зажимную пружину.

Выштампованная из одного куска волнообразная пластинка b (фиг. 1 и 2). помещаемая под пером, своей уширенной частью образует резервуар для чернил и имеет лапки е, е (фиг 3) с затвором для крепления на ручке r (фиг. 1).

Нижняя часть пластинки, около ее крепления к ручке, снабжена лапками d, d (фиг. 1 и 3), служащими для устранения соприкосновения пера р (фиг. 4) с поверхностью стола.

При видоизмененном выполнении по фиг. 5 ручку г охватывает пружинящий зажим т с лапками f и отростками (фиг. б и 7), при чем охват происходит под действием пружины п (фиг. 10), которая совместно с лапками f надета на служащий осью конец Й (фиг, 8 и 9) пластинки b (фиг. 5 и 8). Отростки 1, 1 предназначены для устранения прикосновения пера при укладке ручки на стол с поверхностью последнего.

1. Перо с резервуаром для чернил, имеющее для образования резервуара выштампованную из одного куска пластину с лапками для охвата ручки, отличающееся тем, что волнообразно изогнутая пластина f добавочно снабжена лапками d, d в целях устранения соприкосновения пера при укладке ручки на стол с поверхностью последнего, а охептывающие ручку r лапки е, е снабжены на концах затвором (фиг. 1 — 4).

2. Видоизменение указанного в и. 1 пера, отличающееся тем, что пластинка b имеет тонкий конец k, служащий осью для пружинящего зажима т, имеющего отростки t для устранения прикосновения пера при укладке ручки на столе с поверхностью последнего (фиг. 5 — 10).
