Реферат



КУСТОРЕЗ по авт. св. № 971171, отличающийся тем, что, с целью улучшения схода срезанной кустарниковой массы по штангам, последние выполнены из двух частей и соединены между собой шарнирно, причем одна из частей в зоне шарнира снабжена упором, ограничивающим их перемеш ,ение вниз. (Л СХ) о СХ) г Фиг.1

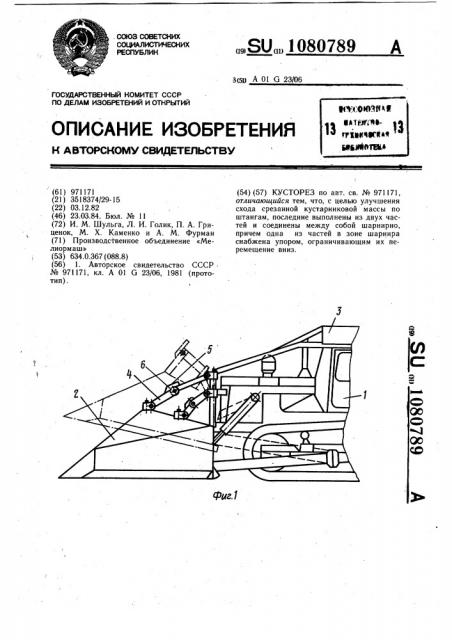

. СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

3($ц А 01 G 23/06

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOlVIY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (61) 971171 (21) 3518374/29-15 (22) 03.12.82 (46) 23.03.84. Бюл. № 11 (72) И. М. Шульга, Л. И. Голик, П. А. Гриценок, М. Х. Каменко и А. М. Фурман (71) Производственное объединение «Мелиормаш» (53) 634.0.367 (088.8) (56) 1. Авторское свидетельство СССР № 971171, кл. А 01 G 23/06, 1981 (прототип) .

„„SU„„1080789 А (54) (57) КУСТОРЕЗ по авт. св. № 971171, отличающийся тем, что, с целью улучшения схода срезанной кустарниковой массы по штангам, последние выполнены из двух частей и соединены между собой шарнирно, причем одна из частей в зоне шарнира снабжена упором, ограничивающим их перемещение вниз.

СР

CO

1080789

Фиг.2

Изобретение относится к машинам для расчистки площадей от кустарниковой и древесной растительности в сельском и лесном хозяйстве.

По основному авт. св. № 971171 известен кусторез, содержащий самоходное шасси с рабочим органом и кинематически связанное с ним защитное ограждение, при этом кинематическая связь защитного ограждения с рабочим органом выполнена в виде жестких штанг, одни концы которых с рабочим органом, связаны посредством поворотного в горизонтальной и вертикальной плоскостях шарнира, а другие концы с защитным ограждением — посредством универсального шарнира (1).

Недостатками известного кустореза являются сложность конструкции из-за изготовления шарниров двух типов, а также неудовлетворительный сход срезанной массы со штанг.

Цель изобретения — улучшение схода срезанной кустарниковой массы по штангам.

Поставленная цель достигается тем, что штанги выполнены из двух частей и соединены между собой шарнирно, причем одна из частей в зоне шарнира снабжена упором, ограничивающим их перемещение вниз.

На фиг. 1 показан кусторез, вид сбоку; на фиг, 2 — то же, вид сверху; на фиг. 3— разрез А — А на фиг, 2.

Кусторез состоит из самоходного шасси 1 с рабочим органом 2, кинематически связанного с ним защитного ограждения 3, кинематическая связь которого выполнена в виде жестких штанг 4, состоящих из двух

lo частей и соединенных между собой шарниром 5, при этом одна из частей в зоне шарнира 5 снабжена упором 6.

Кусторез работает следующим образом.

При движении вперед ножи кустореза срезают встречающуюся древесно-кустарниковую массу, которая скользит сначала по рабочему органу 2, а после по штангам

4 и отваливается по обе стороны от кустореза. При встрече рабочего органа 2 с неровностями его носок приподнимается или опускается, при этом штанги 4, соединенные шарниром 5, поворачиваются в вертикальной плоскости, что способствует улучшению схода срезанной древесно-кустарниковой массы. Упор 6 ограничивает перемещение штанг 4 вниз.

1080789 фиг.3
