Устройство для учета и перекачки молока

Устройство для учета и перекачки молока

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ УЧЕТА И ПЕРЕКАЧКИ МОЛОКА, содержащее молокосборник , роторы объёмного вытеснения , перекачивающий насос, датчик уровня , пульт управления, счетчик оборотов, отличающееся тем, что, с ,целью повышения точности учета молока в потоке, оно имеет полость постоянного напора, посредством которой полость роторов объемного вытеснения сообщена с перекачивающим насосом . (Л 00 о со 4: око

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

3(5D А 01 J 7/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCKOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

00 ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3532665/30-15 (22) 27.12.82 (46) 23.03.84. Бюл. № 11 (72) В. В. Духанов, А. М. Кулаков, В; П. Куренков, Ф. Г. Марьяхин, А. В. Павлов и А. И. Учеваткин (71) Московский ордена Трудового Красного Знамени институт инженеров сельскохозяйственного производства им. В. П. Горячкина (53) 637.125 (088.8) (56) 1. Лукьянов H. Я. и др. Оборудование предприятий молочной промышленности.

М., «Пищевая промышленность», 1968.

2. Авторское свидетельство СССР № 179541, кл. А 01 J 7/00, 1964 (прототип).

„„SU„„1080794 А. (54) (57) УСТРОЙСТВО ДЛЯ УЧЕТА И

ПЕРЕКАЧКИ МОЛОКА, содержащее молокосборник, роторы объемного вытеснения, перекачивающий насос, датчик уровня, пульт управления, счетчик оборотов, отличающееся тем, что, с целью повышения точности учета молока в потоке, оно имеет полость постоянного напора, посредством которой полость роторов объемного вытеснения сообщена с перекачивающим насосом.

1080794

Составитель Ф. Марьяхин

Редактор С. Саенко Техред И. Верес Корректор О. Билак

Заказ 1404/2 Тираж 722 Поднисное

ВНИИПИ Государственного комитета СССР по делам Изобретений и открытий

113035, Москва, Ж вЂ” 35,,Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Изобретение относится к устройствам для учета и перекачки молока и предназначено для использования в поточных линиях доения и первичной обработки молока на.молочно-товарных фермах и комплексах.

Известно устройство для учета молока в процессе доения, содержащее сборную камеру, дозатор и счетные устройства (1).

Известно также устройство, содержащее молокосборник, роторы объемного заполнения или вытеснения, перекачивающий насос, датчик уровня, пульт управления, счетчик оборотов (2).

Недостатком известных устройств является перетекание молока через неплотности роторов .объемного вытеснения, в том числе обратное перетекание, которое зависит от переменной величины давления на выходе устройства и увеличивает погрешность его работы.

Цель изобретения — повышение точности учета молока в потоке.

Поставленная цель достигается тем, что устройство для учета и перекачки молока имеет полость постоянного напора, посредством которой полость роторов объемного вытеснения сообщена с перекачивающим насосом.

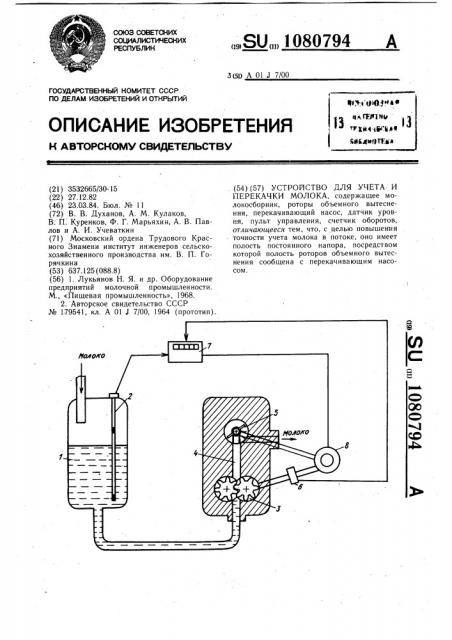

На чертеже схематично изображено предлагаемое устройство.

Устройство для учета и перекачки молока состоит из молокосборника 1 с датчиком

2 уровня, роторов 3 объемного вытеснения (например, зубчатого или винтового типа), полости 4 постоянного напора, перекачивающего насоса 5, счетчика б оборотов блока

7 управления, электропривода 8.

Устройство работает следующим образом.

10 Молоко поступает в молокосборник 1.

При достижении уровня, достаточного для заполнения полостей роторов 3 объемного вытеснения, датчик 2 уровня дает команду на включение привода ротора 3 объемного

15 вытеснения и перекачивающего насоса.

При работе на полость 4 постоянного нанора число оборотов его привода фиксируется счетчиком 6 оборотов, который выдает сигнал, соответствующий количеству перекачанного молока.

Предлагаемое устройство позволяет вести учет перекачанного молока с необходимой точностью и перекачивать его на тре. буемое расстояние. При наличии нескольких роторов объемного вытеснения устройство может быть использовано для дозирования и смешива11ия нескольких компонентов и их перекачки.
