Реферат



1. УСТРОЙСТВО ДЛЯ ОБЗОРА ОПЕРАЦИОННОГО ПОЛЯ В ПОЛОСТИ РТА, содержащее зеркало, отличающ е е с я тем, что, с целью повышения удобства проведения операций в полости рта путем улучшения его освещенности , зеркало вьтолнено в виде прямоугольника, меньшие противоположные стороны которого снабжены осями с пружинными держателями, установленными с возможностью вращения и фиксации, 2. Устройство по П.1, отличающееся тем, что держатели выполнены с возможностью продольного перемещения относительно зеркала.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК ц > А 61 В 1 24

ОПИСАНИЕ ИЗОБРЕТЕН

ГОСУДАРСТВЕННЫЙ КОМИТЕТ CGCP

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3426064/28-13 (22) 25.02.82 (46) 23.03.84. Бюл. Р 11 (72) T.В.Попович (71) Кишиневский государственный медицинский институт (53) 615 ° 47(088.8) (56) 1. Авторское свидетельство СССР

Р 49019, 1939. (54) (57) 1. УСТРОЙСТВО ДЛЯ ОБЗОРА

ОПЕРАЦИОННОГО ПОЛЯ В ПОЛОСТИ РТА, содержащее зеркало, о т л и ч а ю— (19> SU (11) А щ е е с я тем, что, с целью повышения удобства проведения операций в полости рта путем улучшения его осве. щенности, зеркало выполнено в виде прямоугольника, меньшие противоположные стороны которого снабжены осями с пружинными держателями, установленными с воэможностью вращения и фиксации.

2 ° Устройство по п.1, о т л и ч а ю щ е е с я тем, что держатели выполнены с возможностью продольного перемещения относительно зеркала.

1080812

Ссставнтель А.Перкоьский

Редактор С.Саенкс Техред С.Легеэа Корректор О.Билак

Заказ 1408/3 Тираж 688 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д,4/5

Филиал ППП . Патент, г,Ужгород, ул.Проектная, 4

Изобретение относится к медицине, а именно к стоматологии.

Известно устройство для обзора операционного поля в палости рта, содержащее зеркало (1) .

Однако известное устройство неудобно при проведении операций в полости рта, так как не создает хорошей освещенности и, кроме того, занимает руку хирурга.

Цель изобретения — повышение удоб. 10 ства проведения операций в полости рта путем .улучшения его освещенности.

Поставленная цель достигается тем,, что в устройстве для обзора опера- i5 ционного поля в полости рта, зеркало выполнено в виде прямоугольника, меньшие противоположные стороны которого снабжены осями с пружинными держателями, установленными с воэможностью вращения и фиксации.

Кроме того, держатели выполнены с возможностью продольного перемеще ния относительно зеркала.

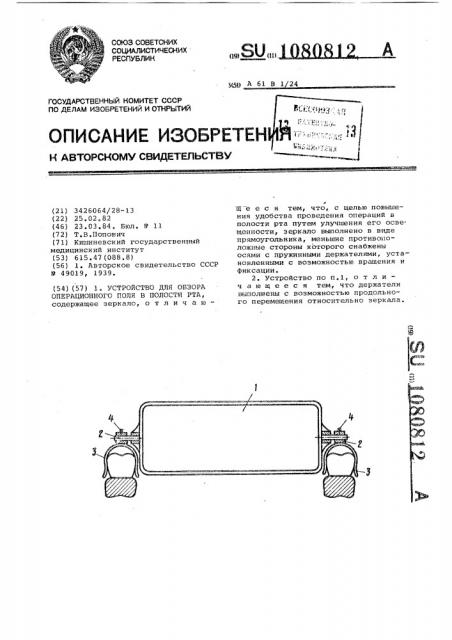

На чертеже изображено предлагаемое устройство, общий вид.

Устройство состоит из зеркала 1, снабженного осями 2, на которых установлены пружинные держатели 3 с фиксаторами 4.

Устройство используется следующим образом.

Зеркало 1 с помощью пружинных держателей 3 устанавливают в полости рта на зубах, после чего его поворачивают на необходимый угол, добиваясь максимальной освещенности операционного поля, и фиксируют в этом положении фиксаторами 4.

Предложенное устройство повышает удобство проведения операции н полости рта путем улучшения его освещенности °
