Пресс-форма для изготовления выплавляемых моделей

Пресс-форма для изготовления выплавляемых моделей

Иллюстрации

Показать все

Реферат



ПРЕСС-ФОРМА ДЛЯ ИЗГОТОВЛЕ .НИЯ BЫПЛABЛЯE ЫX МОДЕЛЕЙ, содержащая плиты с литьевыми каналами, шприц, запрессовочную втулку с продольным каналом, боковым и торцовым пазами, подвижный шток с пальцем, о т л и ч а ю щ а .я с я тем, что, с целью повышения надежности и упрощения конструкции, запрессовочная втулка снабжена пружиной кручения, которая обхватывает ее, боковой паз втулки выполнен наклонным и в нем расположен палец штока,.а последний установлен параллельно запрессовочной втулке и имеет возможность вертикального перемё ценйя при взаимо действии со шприцем. .

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИ4ЕСНИХ

РЕСПУБЛИК (19) (И!

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3538488/22-02 (22) 11.01.83 (46) 23.03.84. Вюл. 9 11 (72) A.Ä.Êðèòñêèé (53) 621.746.043:621.74.045(088.8) (56) 1. Авторское свидетельство СССР

9 638424, кл. B 22 D 17/22, 1976.

2. Авторское свидетельство СССР

Р 727317, кл. В 22 С 7/02, 1978. (54)(57) ПРЕСС-ФОРМА ДЛЯ ИЗГОТОВЛЕ.НИЯ ВЫПЛАВЛЯЕМЫХ МОДЕЛЕЙ, содержащая плиты с литъевыми каналами, шприц, запрессовочную втулку с про3(51) В 22 С 7/02; В 22 D 17/22 дольным каналом, боковым и торцовым пазами, подвижный шток с пальцем, отличающаяся тем, что.„ с целью повышения надежности и упрощения конструкции, запрессовочная втулка снабжена пружиной кручения, которая обхватывает ее, боковой паз втулки выполнен наклонным и в нем расположен палец штока, а последний установлен параллельно запрессовочной втулке и имеет возможность вертикального перемещения при взаимодействии со шприцем.

1080914

Остатки литейной массы легко удаляются из каналов 3 и паза 11. (в отличие от известного устройства эти операции совмещены). Эаклинивающие элементы с большой площадью .контактного трения отсутствуют, вследствие чего заедание механизма исключается. В конструкции предусмотрено исключение попадания массы в зазоры между втулкой и плитой благодаря только поворотному перемещению ее, обеспечившему возможность установки уплотнений, например сальников.

Изобретение относится к литейному производству, в частности к оборудованию для изготовления выплавляемых моделей.

Известна пресс-форма для изготовления выплавляемых моделей, содержащая подвижную и неподвижную плиты, загрузочную воронку с литниковыми каналами и соосно расположенный относительно нее подпружиненный отсекатель для перекрытия литниковых 10 каналов (1 ) °

Однако такая конструкция не исключает в момент перекрытия каналов вытекание модельной массы. Кроме того, пресс-форма недостаточно на- 15 дежна в эксплуатации.

Наиболее близкой к изобретению по технической сущности и достигаемому результату является пресс-форма для изготовления выплавляемых моделей, содержащая плитй с литьеными каналами, шприц, запрессовочную втулку с продольным каналом, боковым и торцовым пазами и подвижный шток с пальцем (2 7.

Недостатком известной конструкции является низкая надежность изза вероятности заедания клинового механизма, а также открытых частей этого механизма, в частности штока, что может иметь место вследствие попадания модельной массы в зазоры.

Кроме того, эта конструкция имеет излишнюю сложность, Целью изобретения является повышение надежности и упрощение конструкции.

Для достижения поставленной цели в пресс-форме для изготовления выплавляемых моделей, содержащей плиты с литьевыми каналами, шприц, 40 запрессовочную втулку.с продольным каналом, боковым и торцовым пазами, подвижный шток с пальцем, запрессовочная втулка снабжена пружиной кручения, которая обхватывает ее, боко- 45 вой паз втулки выполнен наклонным и в нем расположен палец штока, а последний установлен параллельно эапрессовочной втулке и имеет возможность вертикального перемещения 50 при взаимодействии со шприцем.

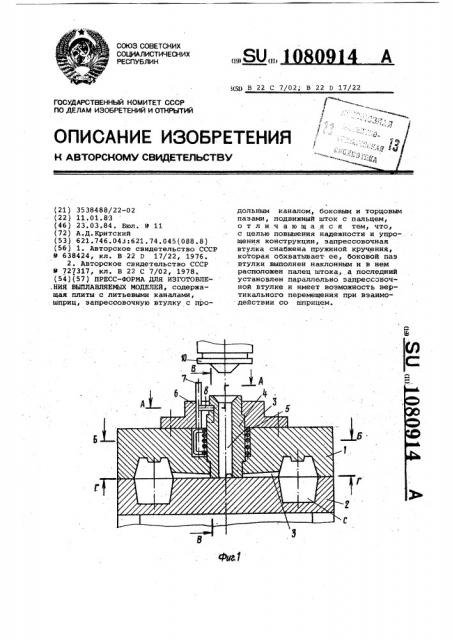

На фиг. 1 изображена пресс-форма для изготовления выплавляемых мо„целей, продольный разрез> на фиг.2сечение A-A на фиг. 1) на Фиг. 3 — 55 сечение Б-Б на фиг. 1; на фиг. 4 сечение В-В на фиг. 1; на фиг. 5 сечение Г-Г на фиг. 1.

Пресс-форма состоит из плит 1 и и 2 литниковых каналов 3 и запрессовочной втулки 4, установленной с воэможностью поворота и подпружиненной относительно плиты 1 пружиной 5 кручения которая обхватывает втулку

I при этом последняя с помощью крьп1— ки б зафиксирована от осевого перемещения. Втулка 4 со стороны литникового канала плиты 1 может быть установлена с помощью сальника (не показан ) для предотвращения попадания модельной массы в зазоры. В крышке 6 установлен с возможностью осевого вертикального перемещения шток 7, который расположен параллельно втулке 4, выступает над ее торцом и связан с пальцем 8, введенным в паз 9, который выполнен на боковой поверхности втулки 4 и наклонен к ее продольной оси. Со стороны шприца 10 втулка 4 может также иметь сальник (не показан), при этом в последней имеется диаметральный паз 11.

Пресс-форма работает следующим образом.

Шприц 10 при своем движении к запрессовочной втулке 4 торцом воздействует на шток 4, который, перемещаясь под его действием продольно, в свою очередь, воздействует своим пальцем 8 на втулку 4 посредством паза 9. Втулка 4, преодолевая усилие пружины 5 и закручивая ее, поворачивается до положения совмещения паза 11 с литниковым каналом 3 в плите 1 ° В этот момент литниковые каналы 3 во втулке 4 и в плите 1 сообщаются, и модельная масса, поступающая из шприца 10, заполняет формообразующую полость С .

При отводе шприца 10 пружина 5 возвращает втулку 4, поворачивая ее, в исходное положение, при этом паз 9 втулки 4, воздействуя íà палец 8, заставляет шток 7 переместиться вверх до положения, при котором его конец будет выступать над торцом втулки 4. В этот момент запирающий механизм закрывается °

После затвердевания модельного состава в полости Q пресс-форма раскрывается. Плиты 1 и 2 расходятся, и выталкивающая система (не показана) вытесняет отформованное и затвердевшее звено из пресс-формы.

Остаток литника из канала 3 втулки 4 удаляется специальным устройством автомата после раскрытия прессформы.

1080914

А-А фиг.2

ФиаФ фиа5

Составитель В.Тарасов

Техред С. Мигу нова Корректор И. Муска

Редактор A.Øèøêèíà

Филиал ППП "Патент", r.Óæãîðîä, ул.Проектная, 4

Заказ 1423/8 Тираж 775 . Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5
