Захватное устройство для изделий с внутренней полостью

Захватное устройство для изделий с внутренней полостью

Иллюстрации

Показать все

Реферат



ЗАХВАТНОЕ УСТРОЙСТВО ДЛЯ ИЗДЕЛИЙ С ВН5ТРЕННЕЙ ПОЛОСТЬЮ,- содержащее корпус, размещенные в нем захватные кулачки и механизм фиксации положения захватных кулачков, о т ли,чающее ся тем, что, с целью повшмения надежности, механизм фиксации положения захватных кулачков содержит установленный в верхней части корпуса подпружиненный шток с ограничительной втулкой и жестко закрепленной на нем рукояткой с выступом, при этом один Из кулачков жестко закреплен на корпусе, а к дpyгoIvIy прикреплен подпружиненный рычаг с пазом для упора рукоятки. S 00

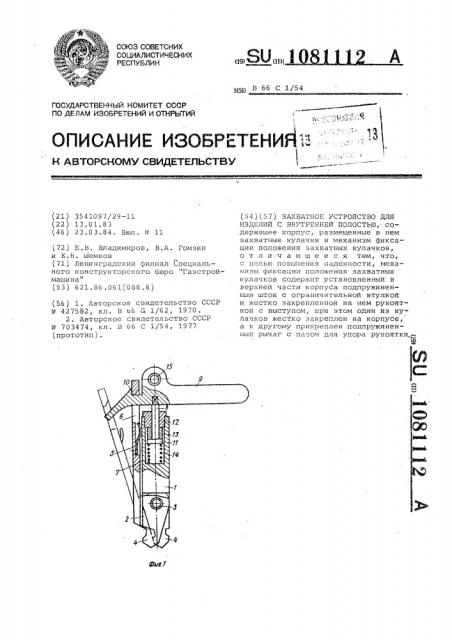

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (i9) (11)!

35И В 66 С 1/54

ОПИСАНИЕ ИЗОБРЕТЕНИЯ " (21) 3541097/29-11 (22) 13.01.83 (46) 23.03.84. Бюл. Р 11

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (72) E.В. Владимиров, В.А. Гомзин и К.Н. Шемков (71) Ленинградский филиал Специального конструкторского бюро "Газстроймашина" (53) 621.86.061(088.8) (56) 1. Авторское свидетельство СССР

М 427582, кл. В ьб Q 1/62, 1970.

2. Авторское свидетельство СССР

Р 703474, кл. B 66 С 1/54, 1977 (прототип). (54)(57) ЗАХВАТНОЕ УСТРОЙСТВО ДЛЯ

ИЗДЕЛИЙ С ВНУТРЕННЕЙ ПОЛОСТЬЮ,: содержащее корпус, размещенные в нем захватные кулачки и механизм фиксации положения захватных кулачков, о т л и,ч а ю щ е е с я тем, что, с целью повы;иения надежности, механизм фиксации положения захватных кулачков содержит установленный в верхней части корпуса подпружиненный шток с ограничительной втулкой и жестко закрепленной на нем рукойткой с выступом, при этом один из кулачков жестко закреплен на корпусе, а к другому прикреплен подпружиненный рычаг с пазом для упора рукоятки, 1081112

Фиг 2

Составитель Ю. Козлов

Редактор:Н. Пушненкова ТехредЖ.Кастелевич Корректор О- Тигор

Заказ 1452/18 Тираж 82б Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент,", г. Ужгород, ул. Проектная, 4

Кулачки 4 сводятся вместе и изделия освобождаются беэ участия стропаль-, щика.

Технико-экономический эффект от использования изобретения заключается в повышении надежности за счет герметичности механизма фиксации, что исключает возможность его загрязнения и выхода из строя, а также повышения производительности работы путем исключения участия стропальщика в освобождении захватного устройства от груза.
