Реферат



СПОСОБ ВОЗВЕДЕНИЯ ЗЕМЛЯНОГО ПОЛОТНА НА СКАЛЬНЫХ ГРУНТАХ, включающий разработку выемки и устройство разделительной полосы с барьерным ограждением, отличающийс я тем, что, с целью снижения трудоемкости и сокращения сроков строитель, ства, устройство разделительной полосы с барьерным ограждением осуществляют одновременно с разработкой выемки путем оставления целика грунта в виде обращенной вершиной вверх треугольной призмы с основанием, ширина которого равна ширине разделительной полосы.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (И) (51) Е 01 С 15/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ъГ Pgg,gn ) -...

ОПИСАНИЕ ИЗОБРЕТЕНИЯ ".„:.: -":"

К ABTOPCKCNIY СВИДЕТЕЛЬСТВУ .«"-"" .:,"и . - °

Фиг.1 (21) 3528639/29-33 (22) 30.12.82 (46) 23.03,84. Бюл. Ф 11 (72) А. Б. Липкина (71) Государственный институт но проектированию дорожно-транспортных сооружений

t531 625 ° 72(088,87 (56) 1, Патент США У 3807699,. кл. 250-13.1 ° 1974, 2. Заявка Японии 1(- 54-33065, кл. Е 01 F 7/00, 1979 (прототип). (54) (57) СПОСОБ ВОЗВЕДЕНИЯ ЗЕИЛЯНОГО

ПОЛОТНА НА СКАЛЬНЫХ ГРУНТАХ, включающий разработку вйемки и устройство. разделительной полосы с барьерным ограждением, о т л и ч а ю щ и й— с я тем, что, с целью снижения трудоемкости и сокращения сроков строительства, устройство разделительной полосы с барьерными ограждением осуществляют одновременно с разработкой выемки путем оставления целика грунта в виде обращенной вершиной вверх треугольной призмы с основанием, ширина которого равна ширине разделительной полосы.!

О8!

ВНИИПИ Заказ 1488/25 Хираж 519 Подписное

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4

Изобретение относится к строительству и может быть использовано преимущественно при сооружении земляного полотна автомобильных дорог на скальных грунтах. 5

Известен способ возведения земляного полотна, включающий разработку выемки, устройство разделительной полосы путем разработки дополнительной выемки грунта и установку на полосе 1О защитного ограждения (1 ).

Недостатком этого способа является большая трудоемкость, обусловленная необходимостью разработки дополнительной выемки для устройства раз- 15 делительной полосы, а также изготовления и монтажа барьерного ограждения, что приводит к удлинению сроков строительства.

Наиболее близким по технической рц сущности и достигаемому результату к предлагаемому является сгособ возведения земляного полотна на скальных грунтах, включающий разработку выемки, устройство разделительной полосы и установку на ней барьерного ограждения (2).

Недостатком известного способа является большая трудоемкость, обусловленная необходимостью использова- Зо ния привозного материала для устройства разделительной полосы, а также изготовления и монтажа барьерного ограждения, что приводит к удлинению сроков строительства.

Целью йэобретения является снижение трудоемкости и сокращение сроков строительства.

Указанная цель достигается тем, что согласно способу возведения зем- 40 ляного полотна на скальных грунтах, 260 з включающему разработку выемки и уст,, ройство разделительной полосы с барьерным ограждением, устройство разделительной полосы с барьерным ограждением осуществляют одновременно с разработкой, выемки путем оставления целика грунта в виде обращенной вершиной вверх треугольной призмы с основанием, ширина которого равна ширине разделительной полосы.

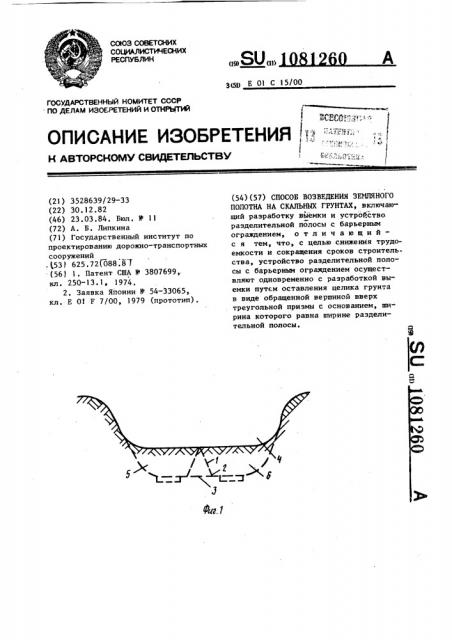

На фиг. 1 схематично изображена выемка, поперечный разрез (первая стадия ее разработки); на фиг. 2 выемка с разделительной полосой и ограждением.

Способ осуществляется следующим образом.

Вначале, до глубины, равной высоте барьерного ограждения 1 и разделительной полосы 2 от основания 3 выемки 4, выемку разрабатывают на всю ширину, после чего осуществляют разделительную разработку зон 5 и 6 вы,:емки, при этом достигается одновременное устройство разделительной полось 2 и барьерного ограждения 1 путем оставления целика грунта в виде обращенной вершиной вверх треугольной призмы с основанием шириной, равной ширине разделительной полосы, затем устраивают проезжие части 7 автомобильной дороги.

В случае применения предлагаемого способа в легковыветривающихся, слабых скальных грунтах боковые стороны разделительной полосы могут быть укреплены.

В результате применения изобретения достигается снижение трудоемкости и сокращение сроков строительства за счет уменьшения объема работ.
