Реферат



Класс 21d, 47

88а, 7

Уй . 108151

СССР

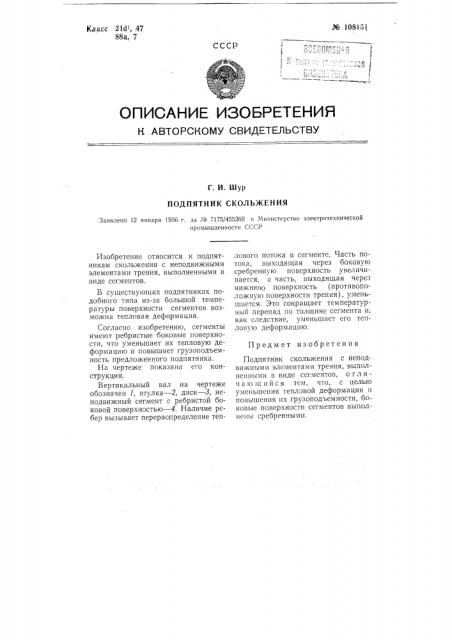

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Г. И. Шур

ПОДПЯТНИК СКОЛЬЖЕНИЯ

Заявлено 12 января 1956 г. эа М 7175/455360 в Министерство электротехнической ирох|ышленности СССР

Пр едм ет из обретения

Изобретение относится к подпятникам скольжения с неподвижными элементами трения, выполненными в виде сегментов.

В существуюгцих подпятниках подобного типа из-за большой температуры поверхности сегментов возможна тепловая деформация.

Согласно изобретению, сегменты имеют ребристые боковые поверхности, что уменьшает их тепловую деформацию и повышает грузоподъемность предложенного подпятника.

На чертеже показана его конструкци я.

Вертикальный вал на чертеже обозначен 1, втулка — 2, диск — 8, неподвижный сегмент с ребристой боковой поверхностью †. Наличие ребер вызывает перераспределение теплового потока в сегменте. Часть потока, выходящая через боковую сребренную поверхность увеличивается, а часть, выходящая через нижнюю поверхность (противоположную поверхности трения), уменьшается. Это сокращает температурный перепад по толщине сегмента и, как следствие, уменьшает его тепловую деформацию.

Подпятник скольжения с неподвижными элементами трения, выполненными в виде сегментов, отл ича to щ ийся тем, что, с целью уменьшения тепловой деформации и повышения их грузоподъемности, боковые поверхности сегментов выполнены сребренными.
