Устройство для измерения скорости движения магнитной ленты

Устройство для измерения скорости движения магнитной ленты

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ СКОРОСТИ ДВИЖЕНИЯ МАГНИТНОЙ ЛЕНТЫ, содержащее инвертор, первую головку воспроизведения, соединенную через первый формирователь с первым триггером , эталонный генератор, вторую головку воспроизведения и последовательно подключенные к ней второй формирователь, нервый элемент совпадения, второй триггер, второй элемент совпадения, один из входов которого подключён к эталонному генератору , и первый счетчик, отличающееся тем, что, с целью повышения быстродействия, оно снабжено вторым счетчиком, третьей головкой воспроизведения, третьим формирователем , третьим и четвертым элементами совпадения, мультивибратором и последовательно соединенными сумматором, цифроаналоговым преобразователем, множительно-делительным узлом и узлом выбора информации, при этом вход ждуш,его мультивибратора подключен к выходу четвертого элемента совпадения, выход ждущего мультивибратора подключен к установочным входам счетчиков, к отдельному входу узла выбора информации и к входу инвертора , выход третьей головки воспроизведения через третий формирователь подключен к отдельному входу втррого триггера, выход первого элемента совпадения подключен к входу первого триггера, выход эталонного генератора и выход первого триггера подключены к раздельным входам третьего элемента совпадения, раздельные входы четвертого элемента совпадения соединены соответственно с выходом первого и с выходом второго триггеров, выход инвертора подключен к отдельному входу первого элемента совпадения, счетные входы первого и второго счетчиков подключены соответственно к выходу второго и к выходу третьего элементов совпадения, а выходы счетчиков подключены к входам сумматора.

СОКИ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

Ч

° .

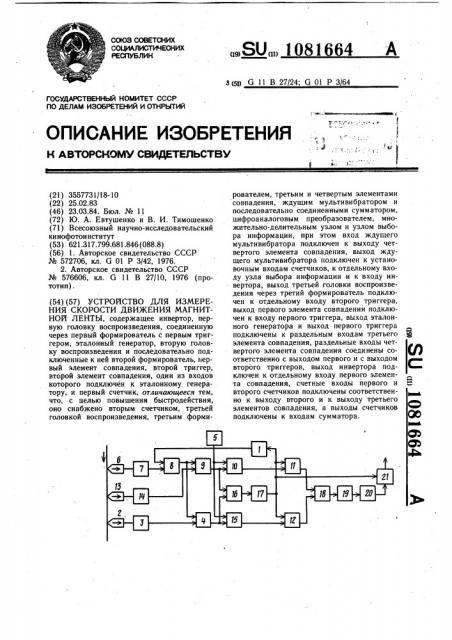

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ г» у

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3557731/18-10 (22) 25,02.83 (46) 23.03.84. Бюл. № 11 (72) Ю. А. Евтушенко и В. И. Тимошенко (71) Всесоюзный научно-исследовательский ки нофотои нститут (53) 621.317.799.681.846 (088.8) (56) 1. Авторское свидетельство СССР № 572706, кл. G 01 P 3/42, 1976.

2. Авторское свидетельство СССР № 576606, кл. G 11 В 27/10, 1976 (прототип). (54) (57) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ СКОРОСТИ ДВИЖЕНИЯ МАГНИТНОЙ ЛЕНТЫ, содержащее инвертор, первую головку воспроизведения, соединенную через первый формирователь с первым триггером, эталонный генератор, вторую головку воспроизведения и последовательно подключенные к ней второй формирователь, первый элемент совпадения, второй триггер, второй элемент совпадения, один из входов которого подключен к эталонному генератору, и первый счетчик, отличающееся тем, что, с целью повышения быстродействия, оно снабжено вторым счетчиком, третьей головкой воспроизведения, третьим форми„„SU„„1081664

3 (5}) G 11 В. 27/24; G 01 P 364 рователем, третьим и четвертым элементами совпадения, ждущим мультивибратором и последовательно соединенными сумматором, цифроаналоговым преобразователем, множительно-делительным узлом и узлом выбора информации, при этом вход ждущего мультивибратора подключен к выходу четвертого элемента совпадения, выход ждущего мультивибратора подключен к установочным входам счетчиков, к отдельному входу узла выбора информации и к входу инвертора, выход третьей головки воспроизведения через третий формирователь подключен к отдельному входу второго триггера, выход первого элемента совпадения подключен к входу первого триггера, выход эталонного генератора и выход первого триггера подключены к раздельным входам третьего элемента совпадения, раздельные входы четвертого элемента совпадения соединены соответственно с выходом первого и с выходом второго триггеров, выход инвертора подключен к отдельному входу первого элемента совпадения, счетные входы первого и второго счетчиков подключены соответственно к выходу второго и к выходу третьего элементов совпадения, а выходы счетчиков подключены к входам сумматора.

1081664

10 !

20

1

Изобретение относится к измерительной технике, а именно к устройствам измерения скорости движения магнитной ленты в лентопротяжных механизмах аппаратуры магнитной записи.

Известно устройство, содержащее магнит- ную головку, формирователь, демодулятор, преобразователь напряжения в частоту, генератор импульсов и счетчик. Скорость движения ленты определяется при воспроизведении измерительной сигналограммы (1).

Трудности, связанные с записью сигналограммы, создают неудобства при использовании устройства.

Наиболее близким к изобретению по технической сущности и достигаемому результату является устройство, содержащее инвертор, первую головку воспроизведения, соединенную через первый формирователь с первым триггером, эталонный генератор, вторую головку воспроизведения и последовательно подключенные к ней второй формирователь, первый элемент совпадения, вто рой триггер, второй элемент совпадения, один из входов которого подключен к эталонному генератору, и первый счетчик. В устройстве используется двухзазорная головка, а информация о значении скорости движения магнитного носителя определяется по времени пробега магнитной метки расстояния между двумя зазорами (2).

Недостатком известного устройства является то, что его быстродействие ограничено временем пробега метки между зазорами.

Цель изобретения — повышение быстродействия устройства измерения скорости движения магнитной ленты.

Для достижения цели устройство, содержащее инвертор, первую головку воспроизведения, соединенную через первый формирователь с первым триггером, эталонный генератор, вторую головку воспроизведения и последовательно подключенные к ней второй формирователь, первый элемент совпадения, второй триггер, второй элемент совпадения, один из входов которого подключен к эталонному генератору, и первый счетчик, снабжено вторым счетчиком, третьей головкой воспроизведения, третьим формирователем, третьим и четвертым элементами совпадения, ждущим мультивибратором и после-. довательно соединенными сумматором, цифроаналоговым преобразователем, множительно-делительным узлом и узлом выбора информации, при этом вход ждущего мультивибратора подключен к выходу четвертого элемента совпадения, выход ждущего мультивибратора подключен к установленным входам счетчиков, к отдельному входу узла выбора информации и к входу инвертора, выход третьей головки воспроизведения через третий формирователь подключен к отдельному входу второго триггера, выход первого элемента совпадения подключен к входу первого триггера, выход эталонного генератора и выход первого триггера подключены к раздельным входам третьего элемента совпадения, раздельные входы четвертого элемента совпадения соединены соответственно с выходом первого и с выходом второго триггеров, выход инвертора подключен к отдельному входу первого элемента совпадения, счетные входы первого и второго счетчиков подключены соответственно к выходу второго и к выходу третьего элементов совпадения, а выходы счетчиков подключены к входам сумматора.

На чертеже приведена структурная схема предлагаемого устройства.

Устройство содержит инвертор 1, первую головку 2 воспроизведения, соединенную через первый формирователь 3 с первым триггером 4, эталонный генератор 5, вторую головку 6 воспроизведения и последовательно подключенные к ней второй формирователь 7, первый элемент 8 совпадения, второй триггер 9, второй элемент 10 совпадения, один из входов которого соединен с эталонным генератором 5, и первый счетчик 11.

Устройство снабжено вторым счетчиком

12, третьей головкой 13 воспроизведения, третьим формирователем 14, третьим элементом 15 совпадения, четвертым элементом 16 совпадения, ждущим мультивибратором 17 и последовательно соединенными сумматором 18, цифроаналоговым преобразователем

19, множительно-делительным узлом 20 и узлом 21 выбора информации.

Вход ждущего мультивибратора 17 подключен к выходу четвертого элемента 16 совпадения, а выход — к установочным входам счетчиков 11 и 12, к отдельному. входу узла 21 выбора информации и к входу инвертора 1. Головка 13 через формирователь 14 подключена к отдельному входу второго триггера 9, выход первого элемента 8 совпадения подключен к входу первого триггера 4, выход эталонного генератора 5 и выход первого триггера 4 подключены к раздельным входам третьего элемента 15 совпадения, раздельные входы четвертого элемента 16 совпадения соединены соответственно с выходом первого и с выходом второго триггеров 4 и 9, выход инвертора 1 подключен к отдельному входу первого элемента 8 совпадения. Счетные входы первого

11 и второго 12 счетчиков подключены соответственно к выходу второго элемента 13 совпадения и к выходу третьего элемента 15 совпадения, а выходы счетчиков 11 и 12 подключены к входам сумматора 18.

Устройство работает следующим образом.

Метка остаточного намагничивания считывается,с ленты магнитной головкой 6 и сигнал подается на формирователь 7, вырабатывающий короткий импульс, который че1081664

3 рез элемент 8 совпадения поступает на входы триггеров 4 и 9. Через элементы IO и 15 совпадения на счетные входы двоичных счетчиков 11 и 12 с генератора 5 подаются импульсы стабильной частоты. Как только метка с носителя записи будет считана головкой 2 или 3, формирователем 3 или 14 формируется импульс, поступающий на вход триггера 4 или 9 и подача импульсов стабильной частоты на входы двоичных счетчиков 11 и 12 прекращается. При перекосах 10 носителя метка с носителя считывается одной головкой 2 (3) раньше, а другой головкой 3 (2) позже, соответственно в разное время прекращается счет импульсов в счетчиках 11 и 12. Содержимое счетчиков 11 и 12 подается на двоичный сумматор 18, 15 а с него — на цифроаналоговый преобразователь 19. Аналоговый сигнал в множительно-делительном увле 20 преобразуется в сигнал, пропорциональный скорости движения магнитной ленты, и подается на узел 21

Д выбора информации. Одновременно с остановом последнего из счетчиков 11 или 12 через элемент 16 совпадения запускается ждущий мультивибратор 17, вырабатывающий стробирующий импульс выбора информации с узлами 21. Стробирующим импульсом закрывается элемент 8.совпадения, чем предотвращается ложный запуск триггеров

4 и 9 на время выбора информации.- Задним фронтом стробирующего импульса счетчики 1! и 12 устанавливаются в нулевое состояние. По окончании стробирующего импульса элемент 8 совпадения открывается и с приходом сигнала метки с головки 6 цикл работы устройства повторяется.

Изобретение позволяет повысить быстродействие устройства путем уменьшения расстояния между зазорами головок, а возникающие при этом ошибки из-за перекоса носителя уменьшаются путем симметричного расположения первой и третьей головок относительно второй головки.
