Катушка индуктивности
Иллюстрации
Реферат
1. КАТУШКА ИНДУКТИВНОСТИ, содержащая каркас обмотки с выводами, наружный трубчатый сердечник и расположенный внутри него подстроечный сердечник , вкладыш с клинообразными выступами и расположенными на его верхнем торце лепестками, вкладыш выполнен из упругого материала и с центральным отверфиг стием, экран, отличающаяся тем, что, с целью повышения надежности катушки, упрощения ее сборки, вкладыш и наружный трубчатый сердечник выполнены в виде единого элемента так, что наружный сердечник запрессован во вкладыш, выполненный цилиндрической формы, верхняя наружная часть каркаса выполнена резьбовой, на внутренней поверхности вкладыша выполнены клинообразные выступы, расположенные равномерно по окружности, на наружной поверхности вкладыша по образующей выполнены ребра, соединенные с лепестками. 2. Катушка по п. 1, отличающаяся тем, что, в верхней части вкладыша,, по его внутренней поверхности вьшолнен выступ, а ,в верхней части каркаса на его наружной поверхности выполнен-паз, в котором размещен выступ.
СОЮЗ СО8ЕТСНИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК
„„SU„„1081680 A
3<50 ?? ??! f; 01 f 5>
ГОСУДАРСТ8ЕННЫЙ КОМИТЕТ СССР
IlO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ
ОПИСАНИЕ ИЗОБРЕТЕНИЯ " -:",,:, ц
Н ABTOPCHOMY СВИДЕТЕЛЬСТВУ стием, экран, отличающаяся тем, что, с целью повышения надежности катушки, упрощения ее сборки, вкладыш и наружный трубчатый сердечник выполнены в виде единого элемента так, что наружный сердечник запрессован во вкладыш, выполненный цилиндрической формы, верхняя наружная часть каркаса выполнена резьбовой, на внутренней поверхности вкладыша выполнены клинообразные выступы, расположенные равномерно по окружности, на наружной поверхности вкладыша по образующей выполнены ребра, соединенные с лепестками.
2. Катушка по п. 1, отличающаяся тем, что, в верхней части вкладыша. по его внутренней поверхности выполнен выступ, а,в верхней части каркаса на его наружной поверхности выполнен паз, в котором разме- ® щен выступ. (21) 3533132/24-07 (22) 31. 12.82. (46) 23.03.84. Бюл. № 11 (72) Н. М. Сегал и В. М. Кононов (53) 621.318.435.002.73 (088.8) (56) 1. Авторское свидетельство СССР № 191652, кл. Н 01 F 41/04, 1966.
2. Авторское свидетельство СССР № 544000, кл. Н 01 F 27/30, 1975. (54) (57) 1. КАТУШКА ИНДУКТИВНОСТИ, содержащая каркас обмотки с выводами, наружный трубчатый сердечник и расположенный внутри него подстроечный сердечник, вкладыш с клинообразными выступами и расположенными на его верхнем торце лепестками, вкладыш выполнен из упругого материала и с центральным отверCO
СВ
CO фиг 7
1081680
Изобретение относится к электротехнике и может быть применено в радиовещательной аппаратуре, например в радиоприемниках.
Известна конструкция катушки индуктивности, состоящая из основания с проволочными контактами, секционированного каркаса с размещенной на нем обмоткой и установленного внутри двух ферритовых чашек, резьбовой втулки с ферритовым сердечником, прямоугольного вкладыша из эластичного материала с четырьмя приливами и с воротничками и экрана с контактными лепестками (1).
Недостатком данной конструкции является необходимость склеивания между собой каркаса, резьбовой втулки и двух ферритовых чашек, что значительно усложняет технологию сборки. Конструкция также не обеспечивает выбор зазора между упомянутыми склеенными деталями и прокладкой в аксиальном направлении и плотную фиксацию в верхней части экрана резьбовой втулки собранной катушки.
Наиболее близкой к изобретению является конструкция катушки индуктивности, состоящая из экрана, каркаса с размещенными на нем обмоткой и основания с проволочными контактами, установленной внутри каркаса резьбовой втулки с подстроечным ферритовым сердечником, установленного снаружи обмотки каркаса трубчатого ферритового сердечника, прижимаемого к основанию каркаса клинообразными выступами упругого вкладыша, на другом конце которого расположены лепестки, .причем на вкладыше выполнено центральное отверстие с кольцевым выступом на внутренней поверхности. Кольцевой выступ служит для центрирования вкладыша на каркасе, выступы — для ориентирования наружного диаметра верхнего торца трубчатого сердечника, а упругие лепестки — для компенсации разброса допусков по высоте между основанием каркаса, трубчатым сердечником, прижимным вкладышем и крышкой экрана (2) .
Однако в известной катушке индуктивнос кольцевой выступ обеспечивает центрирование вкладыша лишь в двух точках, что позволяет ему поворачиваться вокруг оси, лежащей в горизонтальной плоскости на упомянутых точках, и изменять своими клинообразными выступами в радиальном направлении положение ферритового трубчатого сердечника относительно каркаса из-за большого зазора между наружным диаметром каркаса и внутренним диаметром трубчатого сердечника, допуски на изготовление которого в несколько раз превышают технологические допуски на изготовление каркаса катушки индуктивности из пластмасс. Кроме того, невозможно исполнение жесткого крепления трубчатого сердечника на каркасе прижимным
10 !
25 зо
55 вкладышем без дополнительной скрепляющей детали, например, экрана. Причем необходимость компенсирования упругими лепестками вкладыша большого разброса допусков по высоте требует увеличения высоты лепестков и высоты экрана и приводит к увеличению зазора между основанием экрана и печатной платой поле припайки к ней выводов катушки, что ухудшает электрические параметры катушки индуктивности.
Целью изобретения является повышение надежности катушки, упрощение ее сборки.
Поставленная цель достигается тем, что в катушке индуктивности, содержащей каркас обмотки с выводами, наружный трубчатый сердечник и расположенный внутри него подстроечный сердечник, вкладыш с клинообразными выступами и расположенными на его верхнем торце лепестками, вкладыш выполнен из упругого материала и с центральным отверстием, экран, вкладыш и наружный трубчатый сердечник выполнены в виде единого элемента так, что наружный сердечник запрессован во вкладыш, выполненный цилиндрической формы, верхняя наружная часть каркаса выполнена резьбовой, на внутренней поверхности вкладыша выполнены клинообразные выступы, расположенные равномерно по окружности, на наружной поверхности вкладыша по образующей выполнены ребра, соединенные с лепестками.
При этом в верхней части вкладыша на его внутренней поверхности выполнен выступ, а в верхней части каркаса на его наружной поверхности выполнен паз, в котором размещен выступ.

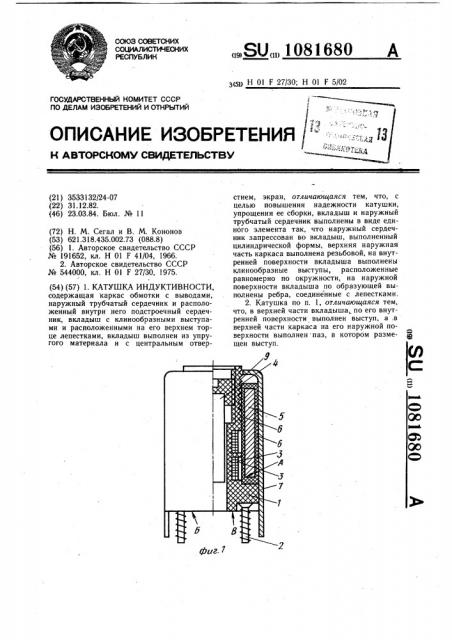

На фиг. 1 изображена катушка индуктивности в сборе на печатной плате; на фиг. 2 — детали и узлы катушки; на фиг. 3вкладыш с трубчатым сердечником с частичным разрезом.
Катушка индуктивности состоит из каркаса 1, снабженного проволочными выводами 2 и расположенной на нем обмоткой 3, подстроечного сердечника 4, расположенными внутри наружного трубчатого сердечника 5 с закрепленным на нем вкладышем 6 из упругого диэлектрического материала, и экрана 7. На верхней части каркаса 1 на его наружной поверхности выполнены продольный паз 8 и углубления 9 в виде резьбы. Трубчатый сердечник 5 с вкладышем 6 наиболее технологично выполнить единым узлом 10 путем опрессовки сердечника 5 материалом вкладыша 6. У полученного таким образом единого узла 10 (опрессованного сердечником) на внутренней поверхности в верхней части выполнен продольный выступ 11, а под углом o(к оси симметрии О О, опресованного сердечника
10 выполнены клинообразные тонкостенные выступы 12. На верхнем торце 13 сердечника 10 выполнены лепестки 14, сое1081680 ная поверхность В каркаса находятся в одной плоскости.
ФигЗ
Составитель Ф. Чиркина
Техред И. Верес Корректор В. Бутяга
Тираж 683 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий ! 13035, Москва, )К вЂ” 35, Раушская наб., д. 4/5
Филиал ППП <Патент>, г. Ужгород, ул. Проектная, 4
Редактор И. Николайчук
Заказ 1556 46
3 диненйые ребрами 15 с нижней частью сер дечника 10.
При сборке катушки индуктивности сердечник 10 надевается на верхнюю часть каркаса 1, ориентируется своим выступом 11 в паз 8 каркаса 1 и насаживается до упора в поверхность А основания каркаса 1. При насаживании сердечника 10 его клинообразные тонкостенные выступы 12 деформируются и входят в углубления 9 на верхней части каркаса 1, жестко фиксируя по- щ ложение сердечника 10. Потом на сердечник 10 надевается экран 7, который своими боковыми гранями сминает упругие лепестки 14 и фиксируется в аксиальном направлении так, что основание экрана Б и опорИзобретение позволяет повысить точность сопряжения и жесткость крепления узлов и деталей катушки. Уменьшение общего количества соединяемых деталей 14 узлов упрощает сборку и повышает надежность катушки. Стабильное расположение трубчатого сердечника относительно обмотки каркаса и минимальный зазор между основаниями экрана и каркаса позволяют сохранять стабильность электрических параметров катушки и уменьшить ее электромагнитную связь с соседними элементами изделия, в котором она применена.
