Реферат



СПОСОБ АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ МОЩНОСТИ ЭЛЕКТРОСТАНЦИЙ ПРИ -ИХ ПАРАЛЛЕЛЬНОЙ РАБОТЕ путем воздействия на регуляторы скорости первичных двигателей синхронных генераторов, отличающийся тем, что; с целью повышения устойчивости энергосистем и улучшения качества вырабатываемой электроэнергии путем уменьшения влияния возмущений нагрузки местного энергорайрна на перетоки активной мощности по системообразующей сети, измеряют суммарную активную мощность потребителей местного энергорайона, формируют управляющий сигнал, пропорциональный сумме измеренной величины и ее производных и осуществляют этим сигналом воздействие на регуляторы скорости первичных двигателей.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

ОПИСАНИЕ ИЗОБРЕТЕНИ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3371890/24-07 (22) 29.12.81 (46) 23.03.84. Бюл. № 11 (72) А. С. Зеккель и Л. А. Миллер (71) Научно-исследовательский институт ( постоянного тока и Ленинградское отделение Всесоюзного научно-исследовательского и проектно-изыскательского института

«Гидропроект» им. С. Я. Жука (53) 621.316.728 (088.8) (56) 1. Авторское свидетельство СССР № 450284, кл. Н 02 J 3/06, 1971.

2. Эпштейн P. М. и др. Система регулирования гидроагрегатов с групповым регулятором скорости. М., «Энергия», 1968, с. 34-47.

„„SU„„1081734 А з(д) Н 02 J 3/06; Н 02 P 9/04 (54) (57) СПОСОБ АВТОМАТИЧЕСКОГО

РЕГУЛИРОВАНИЯ МОЩНОСТИ ЭЛЕКТРОСТАНЦИЙ ПРИ .ИХ ПАРАЛЛЕЛЬНОЙ

РАБОТЕ путем воздействия на регуляторы скорости первичных двигателеи синхронных генераторов, отличающийся тем, что, с целью повышения устойчивости энергосистем и улучшения качества вырабатываемой электроэнергии путем уменьшения влияния возмущений нагрузки местного энергорайона на перетоки активной мощности по системообразующей сети, измеряют суммарную активную мощность потребителей местного энергорайона, формируют управляющий сигнал, пропорциональный сумме измеренной величины и ее производных и осуществляют этим сигналом воздействие на регуляторы скорости первичных двигателей. Я

1081734

Составитель К. Фотииа

Техред И. Верес Корректор Л. Пилипенко

Тираж 614 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент». г. Ужгород, ул. Проектная, 4

Редактор О. Юрковецкая

Заказ 1560/49

Изобретение относится к способам регулирования мощности гидро- и тепловых электростанций и может использоваться при их параллельной работе для ограничения возмущений нагрузки местного энергорайона. Обычно автоматическое регулирова- ние перетока мощности между двумя частями энергосистемы производят путем воздействия на задание мощности или частоты (1).

Однако регулироваиие по мощности и частоте требует дорогостоящего оборудования, которое не имеет достаточного быстродействия, вследствие чего регулирование по этому способу осуществляют лишь на отдельных станциях энергосистемы.

Известен способ автоматического регулирования, в котором мощность первичных двигателей синхронных генераторов регулируют воздействием на регулятор скорости по статической характеристике с зоной чувствительности по частоте вращения.

Параметром регулирования является общее для всех параллельно работающих агрегатов среднее значение частоты энергосистемы. Эксплуатационные и аварийные возмущения нагрузки местного энергорайона покрываются в первый момент за счет изменения перетоков активной мощности по системообразующей сети (2).

Однако так как при возмущениях нагрузки, возникающих в крупных объединениях, изменение величины частоты относительно мало, то ограниченный резерв мощ ности электростанций этого энергорайона не может быть реализован в достаточном объеме регуляторами частоты и активной мощности. Кроме того, регулирование мощности электростанций известным способом вызывает нежелательное изменение заданного режима работы высоковольтных линий и, учитывая наличие слабых связей в современных крупных энергообъединениях, часто приводит к ухудшению качества электроэнергии и к потере устойчивости.

Цель изобретения — повышение устойчивости энергосистем и улучшение качества вырабатываемой электроэнергии путем уменьшения влияния возмущений нагрузки местного энергорайона на перетоки активной мощности по системообразующей сети.

Указанная цель достигается тем, что согласно способу автоматического регулирования мошности электростанций при их параллельной работе путем воздействия на регулятор и скорости первичных двигателей синхронных генераторов измеряют суммар15

50 ную активную мощность потребителей местного энергорайо на, формируют управляю щий сигнал, пропорциональный сумме измеренной величины и ее производных, осуществляют этим сигналом воздействие на регуляторы скорости первичных двигателей.

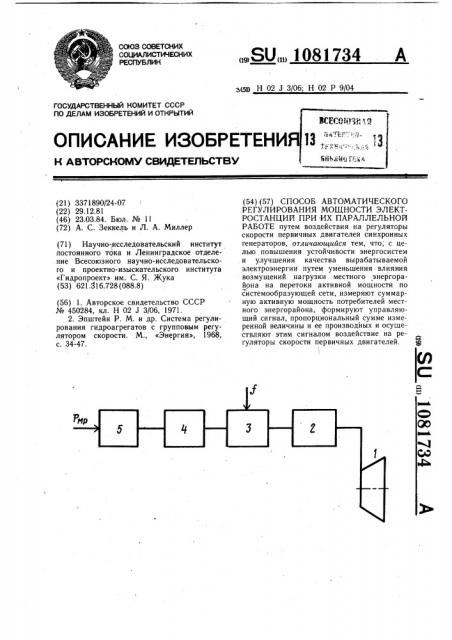

На чертеже представлена блок-схема, позволяющая реализовать предложенный способ регулирования.

На турбину 1 с сервомотором 2 поступает сигнал с выхода регулятора 3 скорости на вход которого подается сигнал с блока

4 формирования управляющего сигнала, вход которого подсоединен к выходу измерительного блока 5. Сигнал, пропорциональный суммарной активной мощности потребителей энергорайона, с выхода измерительного блока 5 подается на блок 4, где формируется управляющий с@гнал, пропорциональный величине суммарной активной мощности потреб14телей местного энергорайона и ее производным, который вводится в регулятор 3 скорости, например, на дополнительный вход усилителя электрогидравлического преобразователя, где он складывается с основным сигналом.

Сигнал, пропорциональный суммарной нагрузке местного энергорайона и ее производным, вводится с положительным знаком, что обеспечивает электростанции практически полную компенсацию изменений .суммарной нагрузки потребителей. Изменением коэффициентов настройки передачи сформированного сигнала можно устанавливать разные значения перетоков активной мощности по системообразующей сети в зависимости от колебаний активной нагрузки местного энергорайона.

Причем в эксплуатационных и аварийных режимах колебания активной нагрузки, приводящие к изменению перетоков активной мощности в сети, не превышают величину резерва по мощности электростанций.

Таким образом, предлагаемый способ повышает устойчивость параллельной работы станций в энергосистеме и улучшает качественные характеристики перетоков активной мощности по системообразующей сети.

Технико-экономическая эффективность предлагаемого способа по сравнению с базовым заключается в том, что поставленную задачу удается решить с обеспечением более высоких показателей надежности регулирования и экономичности работы электростанций при их параллельной работе.
