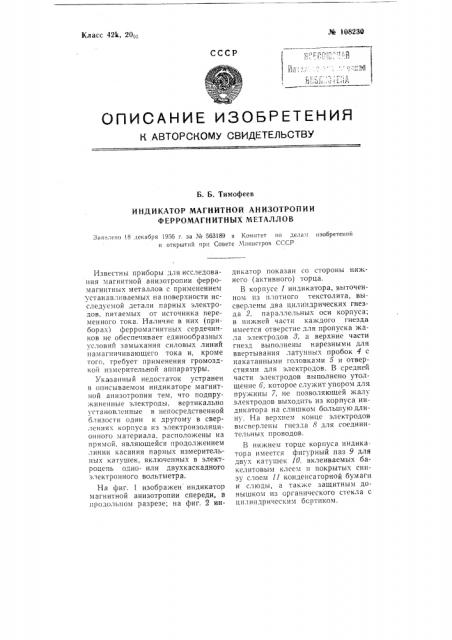

Класс 42k, 20вз

Ж 108230

СССР

ОПИСАНИЕ ИЗОБРЕТЕНИгт

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Б. Б. Тимофеев

ИНДИКАТОР МАГНИТНОЙ АНИЗОТРОНИИ

ФЕРРОМАГНИТНЫХ МЕТАЛЛОВ изобретений

Заявлено !8 декабря 1956 г. за № 563189 в Комитет ио делам открытий прн Совете Министров СССР

Известны приборы для исследования магнитной анизотропии ферромагнитных металлов с применением с.станавлпваемых на поверхности исследуемой детали парных электродов, питаемых от источника переменного тока. Наличие в них (приборах ферромагнитных сердечкиков не обеспечивает единообразных условий замыкания силовых линий памагничивающего тока и, кроме того, требует применения громоздкой измерительной аппаратуры.

Указанный недостаток устранен в описываемом индикаторе магнитной анизотропии тем, что подпружиненные электроды, вертикально установленные в непосредственной близости один к другому в сверлениях корпуса из электроизоляционного материала. расположены на прямой, являющейся продолжением линии касания парных измерительных катушек, включенных в электроцепь одно- или двухкаскадного электронного вольтметра.

На фиг. 1 изображен индикатор магнитной анизотропии спереди, в продол ном разрезе; на фиг. 2 индикатор показан со стороны нижнего (активного) торца.

В корпусе 1 индикатора, выточенном из плотного текстолита, высверлены два цилиндрических гнезда 2, параллельных оси корпуса; в нижней части каждого гнезда имеется отверстие для пропуска жала электродов 3, а верхние части гнезд выполнены нарезными для ввертывания латунных пробок 4 с накатанными головками 5 и отверстиями для электродов. В средней части электродов выполнено утолщение 6, которое служит упором для пружины 7, не позволяющей жалу электродов выходить из корпуса индикатора на слишком большуюдлину. На верхнем конце электродов высверлены гнезда 8 для соединительных проводов.

В нижнем торце корпуса индикатора имеется фигурный паз 9 для двух катушек 10. вклеиваемых бакелитовым клеем н покрытых снизу слоем 11 конденсаторной бумаги и слюды, а также защитным донышком из органического стекла с цилиндрическим бсртиком. № 108231 электромотора 10 и направляющей трубки 11.

Устройство для охлаждения обрабатываемой детали состоит из трубки 12 с вентилем 13; для охлаждения электрода служит трубка 14 с венп.лем 15.

Шаровой шарнир 16 предназначен для установки головки в резцедержателе токарного станка.

Г1ри работе головки проволока проходит через втулку 17 в направляющую трубку П и подается в переднее плечо рычага 8 вибратора, где проволока при помощи направляющей 18 и пружины 19 поджимается к верхней направляющей 20.

Предмет изобретения

1. Головка для виброконтактной наплавки металлов в струе электролита с применением электровибратора, механизма для подачи сварочной проволоки и устрой,ства для охлаждения детали, о тл и ч а ю щая с я тем, что, с целью обеспечения стабильных и устойчивых колебаний рычага вибратора при минимальных габаритах электромагнита, якорь последнего укреплен на большем, относительно пружин, плече рычага вибратора, собственная частота колебаний которого, определяемая моментом инерции рычага и жесткостью пружин, настроена в резонанс с частотой колебаний электромагнита вибратора, 2. Головка по п. 1, отлича юща я с я применением жесткого чугунного корпуса, обеспечивающего устранение паразитных вибраций, искажающих колебания конца электрода.
