Протез клапана сердца

Протез клапана сердца

Иллюстрации

Показать все

Реферат



1. ПРОТЕЗ КЛАПАНА СЕРДЦА, содержащий дисковый запиракяций элемент , кольцеобразный корпус с ограничителями поворота запирающего эле:мента , один из которых выполнен в виде двух соединенных перемычкой криволинейных участков, а другой в виде радиально расположенного стержня, отличающийся тем, что, с целью увеличения долговечности протеза путем обеспечения устойчивого вращения дискового запирающего элемента вокруг своей центральной оси, перемычка расположена под углом к плоскости, перпендикулярной оси стержня. 2. Протез по п. 1, о т л и ч а ющ и и с я тем, что угол между перемычкой и плоскостью, перпендикуляр-НОЙ оси стержня, составляет 2 30 -6 СП С иг, /

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (19) . (Ю

gyp А 61 Р 1/22

Р

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ф\ 1

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕ ГЕНИЙ И ОТНРЬГГИЙ (21) 3454728/28-13 (22) 21.06.82 (46) 30.03.84. Бюл. Ф 12 (72) Н.А.иофис, P.È.Âåòöåëü и А.С.Букатов (53) 615.475(088.8) (56) 1. Авторское свидетельство СССР

9 655392, кл. А 61 F 1/22, 1 78.

2. Патент Великобритании."

II 1563617, кл. А 61 Р 1/22, 1980. (54)(57) 1. ПРОТЕЗ КЛАПАНА СЕРДЦА, содержащий дисковый запирающий элемент, кольцеобразный корпус с ограничителями поворота запирающего эле:мента, один из которых выполнен в

t виде двух соединенных перемычкой криволинейных участков, а другой— в виде радиально расположенного стержня, отличающийся тем, что, с целью увеличения долговечности протеза путем обеспечения устойчивого вращения дискового запирающего элемента вокруг своей центральной оси, перемычка расположена под углом к плоскости, перпендикулярной оси стержня.

2. Протез по п. 1, о т л и ч а юшийся тем, что угол между перемычкой и плоскостью, перпендикуляро ной оси стержня, составляет 2 30 -6

1082

Изобретение относится к медицине, в частности к кардиохирургии, и может быть использовано при протезировании пораженных клапанов сердца.

Известен искусственный клапан » сердца, содержащий корпус и запирающий элемент (1) .

Недостаток извесТного искусственного клапана сердца - еж большие габариты.

- М

Известен также протез клапана сердца, содержащий дисковый запирающий элемент, кольцеобразный корпус с ограничителями. поворота запирающего элемента, один из которых выполнен в виде двух соединенных перемычкой криволинейных участков, а другой — в внпе радиально расположенного стержня 2) .

Недостатком указанного протеза клапана сердца является его невысокая долговечность из-за износа дискоаого запирающего элемента. При работе протеза запирающий элемент изнашивается в. одной локальной области, 25 что в конце концов приводит,к образованию отверстия в диске запирающего элемента и выходу клапана сердца из строя.

Цель изобретения — увеличение дол" З0 говечности протеза путем обеспечения устойчивого вращения дискового запи-. рающего элемента вокруг своей центральной оси. указанная цель достигается тем, что в протезе клапана сердца, содержащем дисковый запирающий элемент, кальцеобразный корпус с ограничителями поворота запирающего элемента, один из которых Выполнен и виде двух 40 соединенных перемычкой криволинейных участков, а другой — в виде радиально расположенного стержня, перемычка расположена под углом к .плоскости перпендикулярной оси стержня. 4»

Кроме того, угол между перемычкой и плоскостью, перпендикулярной оси стержня, составляет 2 30 -6 к с

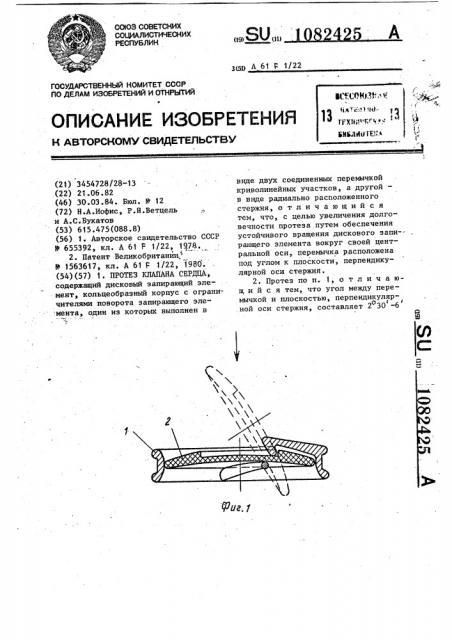

На Фиг. 1 показан протез, общий вид в разрезе; на фиг. 2 - то же, 50 вид сверху; на Фиг. 3 — корпус протеза клапана сердца, вид сверху.

425 2

Протез клапана сердца содержит корпус 1 и запирающий элемент 2.

К корпусу 1 прикреплены ограничители 3 и 4 поворота запирающего элемента 2. Ограничитель 3 выполнен в виде двух криволинейных участков 5, соединенных перемычкой 6, а ограничитель 4 - в виде радиально расположенного стержня. Перемычка 6 расположена под углом к плоскости, перпендикулярной оси стержня ограничителя 4, при этом величина этого угла составляет 2 30 -6

I /

В результате при закрытии протеза клапана диск запирающего элемента касается конечных точек 7 перемычки 6 не одновременно, что приводит к вращению диска вокруг своей центральной оси.

Протез клапана сердца работает следующим образом.

При повышении давления крови перед клапаном запирающий элемент 2 поворачивается, а протез клапана сердца открывается для прохода крови. Когда давление за клапаном становится больше давления перед клапаном, запиракзций элемент 2 поворачивается в обратном направлении, и протез клапана сердца закрывается.

Вследствие несимметричности расположения ограничителя 3 относительно корпуса 1 дисковый запирающий элемент 2 приобретает устойчивое вращение относительно своей центральной оси, что приводит к обеспечению равномерности износа запирающего элемента.

Стендовые испытания показали, что если угол между перемычкой и плоскостью, перпендикулярной стержню, меньше б, вращение запирающего элеI мента относительно своей центральной оси становится нестабильным. При увеличении угла выше 2 30 возникает о неустойчивое дрожание запирающего элемента.

Предлагаемый протез клапана сердца имеет повышенный срок службы ввиду.обеспечения равномерности износа запирающего элемента путем создания устойчивого вращения его вокруг центральной оси.

; 1082425
