Реферат



1. САМОРАЗГРУЖАЮЩИЙСЯ КОНТЕЙНЕР, состоящий из корпуса, тяги, выполненной в виде стержня, установленноу .(-тт лИ яШII :Х« 1И «|1М StiUt. го в направляющей, присоединенной к корпусу , затвора, установленного в нижней части корпуса и соединенного с тягой, и про ушины с крюком, отличающийся тем, что, с целью увеличения производительности и повыщения надежности работы затвора, он содержит дополнительную тягу, установленную параллельно основной на расстоянии, достаточном для прохода крюка, при этом тяги жестко соединены в верхней части проушиной . 2. Контейнер по п. 1, отличающийся тем, что затвор выполнен в виде четырехгранной пирамиды. i (Л 00 ьо

COIO3 СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1082700

3(51) В 65 D 88/54

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ASTOPGHOMV СВИДЕТЕЛЬСТВУ

CO

Ю 3

СР

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3538796/28-13 (22) 13.01.83 (46) 30.03.84. Бюл. № 12 (72) К. Т. Воронцов и Б. В . Гелюх (53) 621.869.88 (088.8) (56) 1. Авторское свидетельство СССР № 925786, кл, В 65 D 88/54, .1980. .2. Авторское свидетельство СССР № 327116, кл. В 65 D 8/00, 1970.

3. Авторское свидетельство СССР № 962118, кл. В 65 D 88/54, 1982 (прототип) . (54) (57) 1. САМОРАЗГРУЖАЮЩИЛ СЯ

КОНТЕИНЕР, состоящий из корпуса, тяги, выполненной в виде стержня, установленного в направляющей, присоединенной к корпусу, затвора, установленного в нижней части корпуса и соединенного с тягой, и про ушины с крюком, отличающийся тем, что, с целью увеличения производительности и повышения надежности работы затвора, он содержит дополнительную тягу, установленную параллельно основной на расстоянии, достаточном для прохода крюка, при этом тяги жестко соединены в верхней части проуши ной.

2. Контейнер Ilo п. 1, отличающийся тем, что затвор выполнен в виде четырехгранной пира м иды.

1082700 1

Изобретение -относится к механизации погрузочно-разгрузочных работ . и может быть использовано в промышленности для загрузки, транспортировки, разгрузки и хранения сыпучих материалов.

Известен саморазгружающийся контей- нер для сыпучих материалов, содержащий корпус с грузозахватными приспособлениями ;и размещенными в его нижней части поворотными створками (1)., Однако гибкие тяги створок не обеспечи- 10 вают достаточной надежности при эксплуатации данного контейнера.

Известен также саморазгружающийся контейнер для сыпучих материалов, содержащий корпус, затвор и тягу. Тяга выполнена в виде стержня, установлена по оси контей- нера и соединена в нижней части с конусным затвором (2) .

Однако малая величина отношения высоты корпуса к габаритному вертикальному размеру указанного контейнера не обеспечи- п вает его высокой производительности.

Наиболее близким техническим решением к предлагаемому является саморазгружающийся контейнер, состоящий из корпуса, тяги, выполненной в виде стержня, установленного в направляющей, присоединенной к корпусу, затвора, установленного в нижней части корпуса и соединенного с тягой, и проушины с крюком (3).

Недостатком известного контейнера является невысокая надежность в работе, связанная с одностержневой конструкцией тяги.

Большое расстояние от проушины контейнера до его центра тяжести способствует раскачиванию его при транспортировке, ударам при этом и, как следствие, искривлению тяги.

Кроме того, запирание разгрузочного отверс- 35 тия затвором недостаточно плотно.

Цель изобретения — увеличение производительности контейнера и повышение надежности работы затвора.

Поставленная цель достигается тем, что саморазгружающийся контейнер, состоящий 4о из корпуса, тяги, выполненной в виде стержня, установленного в направляющей, присоединенной к корпусу, затвора, установленного в нижней части корпуса и соединенного с тягой, и проушины с крюком, содержит дополнительную тягу, установленную параллельно основной на расстоянии, достаточном для прохода крюка, при этом тяги жестко соединены в верхней части проушиной.

Кроме того, затвор может быть выполнен в виде четырехгранной пирамиды.

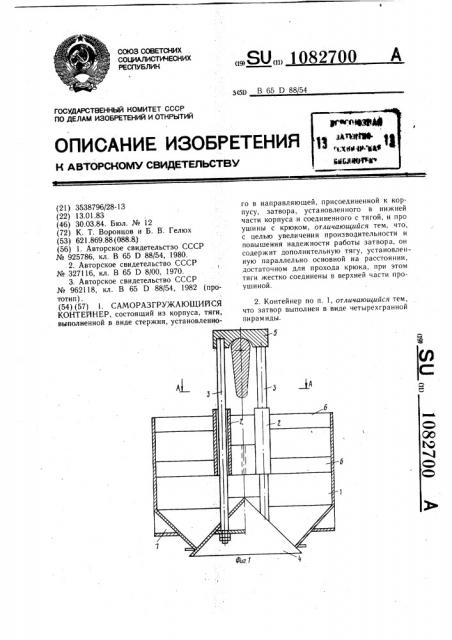

На фиг. I изображен саморазгружающийся контейнер в транспортном положении, разрез; на фиг. 2 — разрез А — А на фиг. 1.

Контейнер содержит корпус 1, имеющий две направляющие 2, в которых установлены стержни 3 тяги. Внизу стержни жестко прикреплены к затвору 4, а в верхней части жестко соединены проушиной 5. В корпусе имеются поперечины 6 для установки направляющих 2, а снаружи его — опоры 7.

Саморазгружающийся контейнер работает следующим образом.

Для загрузки контейнер устанавливают на основание затвора 4, который при этом плотно прижимается к корпусу 1.

Загруженный контейнер поднимают крюком крана за проушину 5 и транспортируют к месту разгрузки. При этом корпус прижимается к затвору под действием собственного веса и веса загруженного материала, препятствуя раскрытию контейнера.

При разгрузке контейнер устанавливают на опоры 7. Затвор и жестко связанная с ним тяга опускаются под действием веса материала, при этом затвор образует щель, через которую высыпается материал.

При уменьшении размера проушины уменьшается высота подвески контейнера относительно центра его тяжести в заполненном состоянии, что в сочетании с более жесткой проушиной увеличивает надежность работы затвора. Кроме того, увеличивается производительность контейнера.
