Питатель для сыпучих материалов

Питатель для сыпучих материалов

Иллюстрации

Показать все

Реферат



ПИТАТЕЛЬ ДЛЯ СЬШУЧИХ МАТЕРИАЛОВ , содержащий бункер, расположенн|Ь й под ним затвор с вертикальными выступами с нижней стороны, установленный с возможностью горизонтального перемещения механизм управления затвором, включающий в себя электромагнит, з цепь питания обмотки которого вклю- . чены контакты датчика положения затвора , и закрепленные на горизонтальной оси и связанные с сердечником электромагнита через гибкие тяги двуплечие рычаги, на одних плечах которых установлены противовесы, а на других с возможностью взаимодействия с упомянутыми выступами - ролики , и перегрузочное приспособление,, отличающийся тем, что, с целью улучшения условий эксплуатации , плечо с роликом каждого рычага выполнено из двух шарнирно соединенных секций, а питатель снабжен направляющими и ограничителем поворота секции плеча с роликом, закрепленными на первой относительно горизонтальной оси секции плеча рычага, подпружиненной кареткой с роликами, установленной с возможностью перемещения по направляющим, закрепленным на ограничителе поворота секции плеча с роликом блоком с огибающим его (Л и соединенным одним концом с секцией плеча с роликом тросом, связанным с другим концом троса Контргрузом, и клиновидными кронштейнами, установленными на секции с роликом с возможностью взаимодействия с роликами каретки, при этом гибкие тяги 00 механизма управления затвором соедиIND ю нены с кареткой. 00

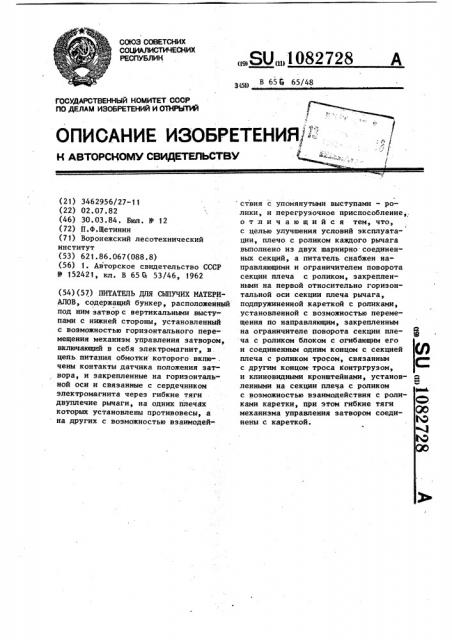

СО103 СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ÄÄSUÄÄ1082728

Зсю В 65 Q 65/48

ОПИСАНИЕ ИЗОБРЕТЕНИЯ/»К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И OTHPblTHA (2 i ) 3462956/27-11 (22) 02.07.82 (46) 30.03.84. Вюл. М 12 (72) П.Ф.Щетинин (71) Воронежский лесотехнический институт (53) 621.86.067(088.8) (56) 1. Авторское свидетельство СССР

У 152421, кл. В 65 6 53/46, 1962 (54) (57) ПИТАТЕЛЬ ДЛЯ СЫПУЧИХ МАТЕРИАЛОВ, содержащий бункер, расположенный под ним затвор с вертикальными выступами с нижней стороны, установленный с возможностью горизонтального перемещения механизм управления затвором, включающий в себя электромагнит, в. цепь. питания обмоткй которого.вклю- . чены контакты датчика положения зат» вора, и закрепленные на горизонтальной оси и связанные с сердечником электромагнита через гибкие тяги двуплечие рычаги, на одних плечах которых установлены противовесы, а на других с возможностью взаимодей ствия с упомянутыми выступами — ролики, и перегрузочное приспособление,. отличающийся тем, что, I с целью улучшения условий эксплуатации, плечо с роликом каждого рычага выполнено из двух шарнирно соединенных секций, а питатель снабжен направляющими и ограничителем поворота секции плеча с роликом, закрепленными на первой относительно горизонтальной оси секции плеча рычага, подпружиненной кареткой с роликами, установленной с возможностью перемещения по направляющим, закрепленным на ограничителе поворота секции пле- Я ча с роликом блоком с огибающим его и соединенным одним концом с секцией плеча с роликом тросом, связанным с другим концом троса Контргруэом, и клиновидными кронштейнами, уставов- д ленными на секции плеча с роликом с возможностью взаимодействия с роликами каретки, дри этом гибкие тяги механизма управления затвором соединены с кареткой.

hei

1! 10827

Изобретение относится к устройствам для перегрузки сыпучих материалов и может быть использовано в строительной, химической, пищевой и других отраслях народного хозяйства. 5

Известен питатель для сыпучих материалов, содержащий бункер, расположенный под ним затвор с вертикальными выступами с нижней стороны, установленный с возможностью горизонтального10 перемещения механизм управления,затво ром, включающий в себя электромагнит, в цепи питания обмотки которого включены контакты датчика положения затвора, и закрепленные на горизонтальной 15 оси и связанные с сердечником электромагнита через гибкие тяги двуплечиерычаги, на одних плечах которых установлены противовесы, а на других с возможностью взаимодействия с упомя- 2р нутыми выступами ролики, и перегрузочное приспособление 513.

Недостатком известного устройства является то, что для вывода рычага с роликом механизма из взаимодействия 25 с затвором электромагнит механизма должен развить тяговое усилие, преодолевающее сумму всех сил сопротивле-. ния движению- затвора, который перекрыл полностью выпускное отверстие бункера, так как ролик рычага находит ся в .распоре между вертикальным выступом днища затвора и его горизонтальным настилом. А это ухудшает условия эксплуатации дозатора: требуется установка на передвижном дозаторе электромагнитов с большим тяговым усилием, 1 а они имеют повышенную высоту, что требует увеличения высоты подбункерной галереи и ведет к значительным 4р капитальным. затратам.

Цель изобретения — улучшение условий эксплуатации.

Поставленная цель достигается тем что в питателе для сыпучих материалов, 45 содержащем бункер, расположенный под ним затвор с вертикальными выступами с нижней стороны, установленный с возможностью горизонтального перемещения механизм управления затвором, включающий в себя электромагнит, в цепь питания обмотки которого включены ко-.такты датчика положения затвора, и закрепленные на горизонтальной оси и связанные с сердечником электромагнита через гибкие тяги двуплечие рычаги, на одних плечах которых установлены противовесы, а на других с возможностью взаимодействия с упомянутыми выступами — ролики, и перегрузочное приспособление, плечо с роликом каждого рычага выполнено из двух шарнирно соединенных секций, а питатель снабжен направляющими и ограничителем поворота секции плеча с роликом, закрепленными на первой относительно горизонтальной оси секции плеча рычага, подпружиненной кареткой с роликами, установленной с возможностью перемещения по направляющим, закрепленным на ограничителе поворота секции плеча с роликом блоком с огибающим его и соединенным одним концом с секцией плеча с роликом тросом, связанным с другим кон-. цом троса контргрузом, и клиновидными кронштейнами, установленными на секции плеча с роликом с возможностью взаимодействия с роликами каретк ., при этом тяги механизма управления затвором соединены с кареткой.

На фиг. 1 изображен питатель, общий вид; на фиг. 2 — то же, вид сверху.

Питатель содержит бункер 1, перекрытый затвором 2 с вертикальными выступами. Затвор перемещается по направляющим при помощи механизма управления затвором, установленного на перегрузочном приспособлении (не показан)., Механизм имеет двуплечие рычаги 3, шарнирно соединенные с горизонтальной осью 4 устройства. На одном конце рычага 3 укреплен ролик

5, входящий в выступ затвора 2, а на другом противовес 6. Одно из двух плеч рычагов служит для открывания затвора, другое для его закрывания.

Рычаг 3 состоит из двух шарнирно соединенных друг с другом снизу рычага секций 7 и 8. Соединены они при помощи оси 9, закрепленной на секции

8, и кронштейнов 10, закрепленных на секции 7 рычага 3.

На этой же секции 7 рычага 3 закреплены клиновидные кронштейны 11, которые взаимодействуют с роликами

12 подвижной каретки с оеью 13, заканчивающейся катками 14. Для переме-. щения катков 14 вместе с осью 13 служат направляющие 15 секции 8 рычага

3. Перемещение производится посредством тросика 16, огибающего блок 17

А для возвращения каретки с осью 13 и роликами 12 в исходное положение служат пружины 18, сила давления каж1 It)82 728 4 дой их которых на ка етк може. р тку может р .гу- 13 и роликами 12 в исходное положение лироваться при помощи винтов (не.по- до упора роликов 12 в клиновидные казано). кронштейны 11.

На секции 8 рычага 3 укреплены В момент пуска перегрузочного ограничители 19 поворота секции 7, 5 приспособления в направлении к обрабатываемому затвору 2, включается блок 20, огибаемый т осиком 21 с . м и тросиком 21 с . электромагнит. Под действием его усиконтргрузом 22 на конце, Другим кон- лия рычаги 3 занимают нижнее положецом тросик 21 сое инеи с се о динен с секцией 7. ние, не препятствующее проходу прирычага 3. 1О способления под затвором.

Питатель работает следующим обра- Прн обрабатываемым затвором призом. способление воздействует на концеПри движении перегрузочного при- вой выключатель (не показан). Электспособления вместе с затвором 2 в ромагнит выключается. Пружины 18 момент полного перекрытия выпускцрго 15 подают каретку с осью 13 и роликами отверстия бункера 1 включается . 12 вперед до упора последних в клиэлектромагнит (не показан) и каретка новидные кронштейны 11. После этого с осью 13 на катках 14 перемещается под действием противовеса 6 рычаг 3 по направляющим 15 в сторону оси 4. поднимается в вертикальное положеПри этом ролики 12 выходят из взаимо- 20 ние и входит в выступ затвора 2. действия с клиновидными кронштейнами

11, освобо ая их. жд я их. Опора секции 7 на ограничитель 19

Движение приспособления вперед ее поворота и посредством клиновидпродолжается. Поэтому передняя сек- . ных кронштейнов 11 на ролики 12 кац р нага 3 поворачивается вокруг ретки секции 8 обеспечивают надежное ия7 ь 3

25 оси 9, как это показано штрихпункти- фиксирование обеих секций рычага 3 ром на фиг. 1 (происходит как бы во время взаимодействия его с затвоизлом рычага). Одновременно действу- ром 2. ет усилие, развиваемое электромагни ! ".„„" том, посредством которого рычаг 3 З0 Изобретение улучшает условия эксс роликом 5 беспрепятственно выводит- плуатации питателя, так как требуются ся из взаимодействия с неподвижным малогабаритные электромагниты с мазатвором 2 бункера 1. Как только ро- лым тяговым усилием, которое в предлик 5 окажется ниже днища затвора 2 лагаемой конструкции не зависит от контргруз 22 при помощи тросика 21 35 суммы всех сил сопротивлений перемеопускает секцию 7 рычага 3 на огра- щению затвора (в момент полного переничители поворота 19 (на фиг. 1 по- крытия выпускного отверстия бункера)

Э аванс стрелкои и штрихпунктиром). что позволяет обеспечить достаточный

Перегрузочное приспособление резерв тягового усилия в самых тяжепродолжает движение вдоль подбункер- 40 лых условиях эксплуатации, значительной галереи.до момента остановки. При но уменьшить высоту подбункерной гаего остановке и выключении электромаг- лереи, облегчить текущий ремонт, . нита механизма управления затвором обслуживание и замену элемвнтов мепр1пкины 18 возвращают каретку с осью ханизма.

1O8Z728

Заказ 1657/20 Тираж 843

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Подписное филиал ППП "Патент", t. Ужгород, ул. Проектная, 4

Составитель Н. Никитина . Редактор А. Власенко Техред М.Кузьма Корректор Г, Orap
