Реферат



МАШИНА ДЛЯ ВЫГРУЗКИ СЬШУЧИХ ГРУЗОВ преимущественно из крытых вагонов, содержащая смонтированный на самоходном шасси с возможностью поворота вокруг вертикальной и горизонтальной осей отгружающий конвейер с загрузочным лотком и закрепленный с помощью горизонтального шарнира заборный орган, отличаю-щ а я с я тем, что, с целью повышения производительности, указанный шарнир включает в себя закрепленную концентрично вертикальной оси поворота отгружающего конвейера на его загрузочном лотке криволинейную направляющую и охватывающую ее обойму, жестко закрепленную на заборном органе .

СОЮЗ СОВЕТСНИХ, СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

„.,ЯО„„К82729

3 511 В 65 G 67/24

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

:Вэ (21) 3357998/27-11 (22) 24. 11.81 (46) 30. 03.84. Бюл. У 12 (72) Ю.Я. Грановский (71) Всесоюзное ордена Трудового

Красного Знамени научно-производственное объединение целлюлозно-бумажной промышленности (53) 621.869.2(088.8) (56) 1. Аннинский Б.А., Шаранович Ц.А.

Комплексная механизация выгрузки навалочных грузов. Машгиз. М., 1962, с. 54-55. (54) (57) NAIIIHHA ДЛЯ ВЫГРУЗКИ СЫПУЧИХ

ГРУЗОВ преимущественно из крытых вагонов, содержащая смонтированный на самоходном шасси с возможностью поворота вокруг вертикальной и горизонтальной осей отгружающий конвейер с загрузочным лотком и закрепленный с помощью горизонтального шарнира заборный орган, о т л и ч а ю— щ а я с я тем, что, с целью повышения производительности, указанный шарнир включает в себя закрепленную концентрично вертикальной оси поворота отгружающего конвейера на его загрузочном лотке криволинейную направляющую и охватывающую ее обойму, жестко закрепленную на заборном органе.

1082 729

Изобретение относится к погрузочно-разгрузочному оборудованию, в частности к машинам, используемым в лесной, целлюлозно-бумажной и деревообрабатывающей промышленности для выгрузки из крытых железнодорожных вагонов перевозимых навалом сыпучих химикатов: каолина, сульфата натрия, соды, глинозема, суперфосфата и др. 10

Известна машина для выгрузки сыпучих грузов, содержащая смонтированный на самоходном шасси с возможностью поворота вокруг вертикальной и горизонтальной осей отгружающий 15 конвейер с загрузочным лотком и закрепленный с помощью горизонтального шарнира заборный орган 11 1.

Недостатком известной машины является ее низкая производительность 20 при выгрузке кусковых сыпучих грузов, обусловленная неудовлетворительной захватывающей способностью заборного органа.

Цель изобретения — повьппение про- 25 изводительности.

Поставленная цель достигается тем, что в машине для выгрузки сыпучих грузов преимущественно из крытых вагонов, содержащей смонтированный gg на самоходном шасси с возможностью поворота вокруг вертикальной и горизонтальной осей отгружающий конвейер с загрузочным лотком и закрепленный с помощью горизонтального З

35 шарнира заборный орган, указанный шарнир включает в себя закрепленную э концентрично вертикальной оси поворота отгружающего конвейера на его загрузочном лотке криволинейную направляющую и охватывающую ее обойму, жестко закрепленную на заборном органе °

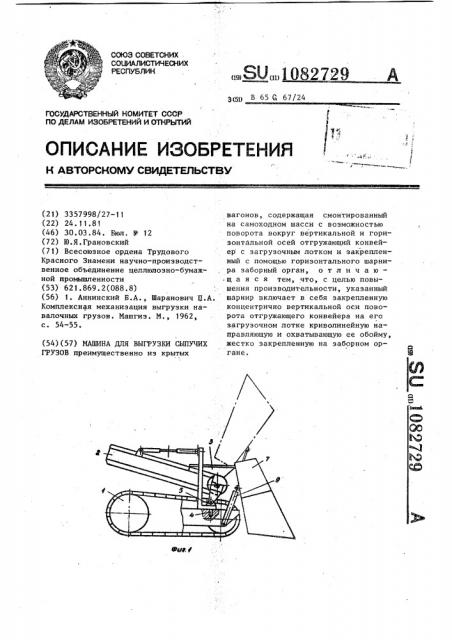

На фиг. 1 изображена предлагаемая машина, общий вид; на фиг. 2 — то же.45 вид сверху; на фиг. 3 — разрез А-А на фиг. 2.

На самоходном шасси 1 установлен отгружающий конвейер 2 с загрузочным лотком 3, поворотный относительно вертикальной оси 4 и горизонтальной оси 5. На загрузочном лотке 3 отгружающего конвейера 2 закреплена криволинейная направляющая 6, концентричная вертикальной оси 4. Заборный орган в виде поворотного в вертикальной плоскости ковша 7 соединен подвижно с кривс ринейной направляющей

6 с помощью обоймы 8, которая закреплена на ковше и охватывает на- . правляющую 6 с возможностью поворота ковша 7 относительно продольной направляющей 6 и перемещения его вдоль направляющей 6. С шасси 1 и ковшом 7 шарнирно соединен механизм 9 поворота ковша 7.

Устройство работает следующим образом.

Поступательным перемещением самоходного шасси 1 при опущенном в крайнее нижнее положение ковша 7, последний погружают в груз. Затем включают отгружающий конвейер и механизм 9 поворота, который поворачивает ковш 7 вместе с обоймой 8 в вертикальной плоскости относительно продольной оси направляющей 6. Ковш

7 при этом зачерпывает груз и высыпает его в нагрузочный лоток 3 отгружающего конвейера 2. Отгружающий конвейер 2 перемещает груз в транспортное средство или в отвал.

После окончания разгрузки ковша 7 механизм 9 поворота возвращает его в исходное положение.

При любом повороте отгружающего конвейера ковш сохраняет свое положение в вертикальной плоскости относительно продольной оси самоходного шасси. При этом, благодаря постоянному соединению ковша с конвейером, груз пересыпается без потерь, что позволяет увеличить производительность, машины.

1082729

4-д

Составитель Т. Кашликова

Редактор А. Власенко ТехредЖ.Кастелевич

Корректор Г. ОгаР

Заказ 1657/20 Тираж 843

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Подписное

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4
