Реферат



1.. УСТРОЙСТВО УПРАВЛЕНИЯ ; МАГНИТОЭЛЕКТРОТЕСКИМ УКАЗАТЕЛЕМ, содержащее пять инверторов, инвертор сигнала сопровождения, пять элементов пемяти и пять усипителей, вько ,ды которых являются соответствующими выходами устройства управления магнитоэлектрическим указателем, первым , вторым, третьим, и четвертым и пятым входами которого являются входы соответствующих ияверторов, а шестым входом - вход инвертора сигнала сопровождения, выход которого соединен с первыми входами пяти элементов памяти, вторые входы, которых соединены соответственно с выходами пяти инверторов, выходы первого и второго элементов памяти соединены соответственно с входами первого и второго усилителей, отличающееся тем, что, с целью расширения функциональных . возможностей путем обеспечения уп-. равления магнитоэлектрическим указателем с симметричной магнитной системой , введены три элемента ИЛИ и блок диаметрального переброса, первый , второй и третий, четвертый и пятый входы которого соединены соответственно с выходами первого. второго, третьего, четвертого и пятого элементов памяти, а третий, четвертьй и пятый входы блока диаметрального переброса также соединены соответственно с первыми входами .первого, второго и третьего элементов ИЛИ, выходы которых соединены соответственно с. входамитретьего, . .четвертого и пятого усилителей, пер вый, второй и третий выходы блока диаметрального переброса соединены соответственно с вторым, третьим и четвертым входами первого элемента ИЛИ, второй, третий и четвертый входы второго элемента ИЛИ соединены соответственно с четвертым, пя- СО . тым, шестым выходами блока диаметрального переброса, седьмой и восьмой выходы которого соединены соответственно с вторьм и третьим входами третьего элемента ИЛИ. /2. Устройство по п. 1, о т л ичающееся тем, чта блок о X) :о диаметрального переброса содержит преобразователь г.ода, который имеет пятьВХОДОВ и двадцать выходов, пять восьмивходо вых элементов ИЛИ, пять десятивходовых элементов И, десять элементов памяти, десять формирователей и узел начальной установки, входы первого восьмивходового элемента ИЛИ соединены соответственно с не 1етными , кроме первого и одиннадцатого , выходами преобразователя кода, нечетные, кроме третьего и тринадцатого , выходы которого соединены со . ответственно с входами второго восьмивходового элемента ИЛИ, входы третьего восьмивходового элемента ИЛИ соединены соответственно с нечетными, кроме пятого и пятнадцатого, выхода

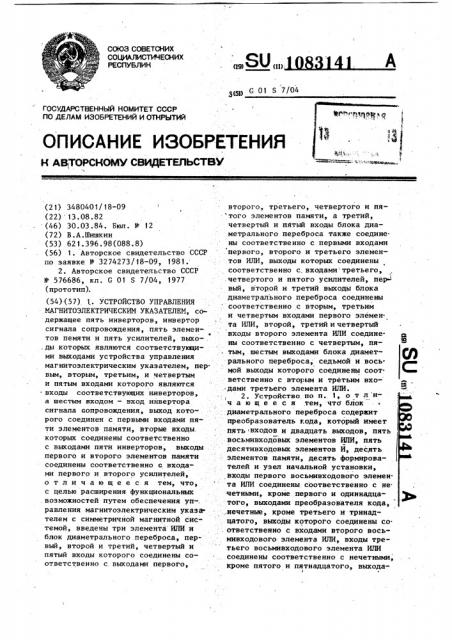

СОЮЗ СОВЕТСКИХ

СОЦИАЛИС ПЕВЧЕСКИХ

РЕСПУБЛИН (19) (И) 3(51) G 01 S 7/04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ e

« I

"— -- = = - "-=- @аацдщ.

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3480401/18-09 (22) 13.08.82 (46) 30.03 .84. Бюл. В 12 (72) В.А.Шишкин (53) 621.396.98(088.8) (56) 1. Авторское свидетельство СССР по заявке )Ф 3274273/18-09, 1981.

2. Авторское свидетельство СССР

У 576686, кл. G 01 S 7/04, 1977 (прототип). (54)(57) 1.. УСТРОЙСТВО УПРАВЛЕНИЯ . МАГНИТОЭЛЕКТРИЧЕСКИМ УКАЗАТЕЛЕМ, содержащее пять инверторов, инвертор сигнала сопровождения, пять элементов пемяти и пять усилителей, выхо,ды которых являются соответствующими выходами устройства управления магнитоэлектрическим указателем, первым, вторым, третьим, и четвертым и пятым входами которого являются . входы соответствующих инверторов, а шестым входом — вход инвертора сигнала сопровождения, выход которого соединен с первыми входами пяти элементов памяти, вторые входы. которых соединены соответственно с выходами пяти инверторов, выходы первого и второго элементов памяти соединены соответственно с входами первого и второго усилителей, о т л и ч а ю щ е е с я тем, что, с целью расширения функциональных . возможностей путем обеспечения уп-. равления магнитоэлектрическим указателем с симметричной магнитной системой, введены три элемента ИЛИ и блок диаметрального переброса, первый, второй и третий, четвертый и пятый входы которого соединены соответственно с выходами первого, второго, третьего, четвертого и пя того элементов памяти, а третий, четвертый и пятый входы блока диаметрального переброса также соедине. ны соответственно с первыми входами первого, второго и третьего элементов ИЛИ, выходы которых соединены соответственно с. входами третьего, четвертого и пятого усилителей, пер- вый, второй и третий выходы блока диаметрального переброса соединены соответственно с вторым, третьим и четвертым входами первого элемента ИЛИ, второй, третий и четвертый входы второго элемента ИЛИ соединены соответственно с четвертым, пятым, шестым выходами блока диаметрального переброса, седьмой и восьмой выходы которого соединены соот. ветственно с вторым и третьим вхои дами третьего элемента ИЛИ.

2 Устройство по и 1 о т л ич а ю щ е е с я тем, что блок

: диаметрального переброса содержит преобразователь кода, который имеет пять входов и двадцать выходов, пять восьмивходовых элементов ИЛИ, пять десятивходовых элементов Й, десять элементов памяти, десять формирователей и узел начальной установки, входы первого восьмивходового элемента ИЛИ соединены соответственно с не. .четными, кроме. первого и одиннадцатого, выходами преобразователя кода, .нечетные, кроме третьего и тринадцатого, выходы которого соединены со.ответственно с входами второго восьмивходового элемента ИЛИ, входы третьего восьмивходового элемента ИЛИ соединены соответственно с нечетными, кроме пятого и пятнадцатого, выхода1083141 ля кода. ми преобразователя кода, нечетные, кроме еедьиого и семнадцатого, выходы которого, соединены с соответствующими входами четвертого восьмивходового элемента ИЛИ, входы пятого восьмивхадового элемента ИЛИ соединены.соответственно с нечетными, кроме девятого и девятнадцатого, выходами преобразователя када, четные, кроме второго и двенадцатого, выходы которого соединены с соответствующими восемью первыми входами первого десятивходового элемента И, восемь ,первых входов второго десятивходовога элемента И соединены соответствен но с четньнж,.кроме четвертого и четырнадцатого, выходами преобразовате. ля кода, четные, кроме шестага и щестнадцатого, выходы которого соединены с соответствующими восемью первымя входами третьего десятивходового элемента И, восемь первых входов четвертого восьмивходового элемента И соединены соответственно с четными, кроме восьмого и восемнадцатого, выходами преобразователя кода, четные, кроме десятого и двадцатого, выходы которого соединены с соответствующими восемью первыми входами пятого.десятивходового элемента И, выход первого восьмивходового элемента ИНИ соединен с первыми входами обнуления первого и второго элементов. памяти, входы которых соединены соответственно с девятым и десятым входами первого десятивходовога элемента И, выход второго восьмивходавого элемента ИЛИ соединен с первьиии входами обнуления третьего и четвертого элементов памяти, выходы которых соединены соответственна с девятым и десятым входами второго десятивходового элемента И, выход третьего восьмивходового элемента ИЛИ соединен с первыми входами обйуления пятого и.шестого элементов памяти, выходы которых ñîåдинены соответственно с девятым и десятым входами третьего десятивходоИзобретение относится к радиотехнике, в частности к радионавига-. ваго элемента И, выход четвертого восьмивходового элемента ИЛИ соединен с первыми входами обнуления седь. мого и восьмого элементов памяти, выходы которых соединены соответственно с девятым и десятым входами четвертого дееятивходового элемента И, выход пятого восьмивходового элемента ИЛИ соединен с первыми входами обнуления девятого и десято. го элементов памяти, выходы которых соединены соответственно с девятым и десятым входами пятого десятивходового элемента И, первый, одиннадца тый, третий, тринадцатый, пятый, пятнадцатый, седьмой, семнадцатый, девятый, девятнадцатый выходы преобразователя кода соединены соответственна с вторыми входами с первого по десятый элементов памяти, третий вход каждого нечетного элемента памяти соединен через Формирователь с вторым входом последующего элемента памяти, причем порядковый номер формирователя соответствует порядковому номеру соединенного с ним нечетного элемента памяти, третий вход каждого четного элемента соединен через формирователь с вторым входом предыдущего элемента памяти, причем порядковый номер формирователя соответствует порядковому номеру соединенного с ним четного элемента памяти, четвертые входы всех элементов памяти соединены с выходом узла начальной установки, выходы третьего, четвертого десятивходовых элементов И, первый вход узла начальной установки, выходы первого.и второго десятивходовых элементов И, второй выход узла начальной установки,:выход пятого десятивходового элемента И и третий выход узла начальной установки являются соответственно с первого по восьмой. выходами блока диаметраль. ного переброса, входами которого являются пять входов преобразовате- ., ции, и может использоваться в ийдикаторах радионавигационной аппаратуры.

1083141

Известно. устройство управления магнитоэлектрическим указателем, содержащее инверторы, инвертор сигнала сопровождения, элементы И и

ИЛИ, усилители (1) .

Однако известное устройство управления магнитоэлектрическими указателями позволяет управлять магнитоэлектрическими указателями с пятью обмотками только несимметричной магнитной системы.

Наиболее близким к предлагаемому является устройство управления магнитоэлектрическим указателем, содержащее пять инверторов, инвертор сигнала сопровождения, пять элементов памяти, пять усилителей, выходы которых являются соответствующими выходами устройства управления магнитоэлектрическйм указателем, первым, вторым, четвертым и пятым входа"; ми которого являются входы соответствующих инверторов, а шестым входомвход инвертора сигнала сопровождения, выход которого соединен с первыми входами пяти элементов памяти, вто-. рые входы которых соединены соответственно с выходами пяти инверторов, выходй первого и второго элементов памяти соединены соответственно с входа- ми первого и второго усилителей(@

Однако это устройство может управлять только магнитоэлектрическим, указателем с несимметричной магнит- . ной системой. 35

Цель изобретения — расширение функциональных воэможностей путем обеспечения управления магнитоэлект. рическим указателем с симметричной магнитной системой. 40

Для достижения поставленной цели в устройство управления магнитоэлект рическим указателем»содержащее пять инверторов, инвертор сигнала сопровождения, пять элементов памяти и 45 пять усилителей, выходы которых являются соответствующими вьиодами устройства управления магнитоэлектрическим указателем, первым, вторым, третьим, четвертым и пятым входами ;50 которого .являются входы соответствую-. щих инверторов, а шестым входом — : вход инвертора .сигнала сопровождения, выход которого соединен с первыми входами пяти элементов памяти, вто- 55 рые входы которьи соединены соответственно с вьмодами пяти инверторов, выходы первого и второго элементов памяти соединены соответственно с входами первого и второго усилителей, введены три элемента HJIH и блок диаметрального переброса, первый, второй и третий, четвертый и пятый входы которого соединены соответственно с вьиодами gepaoro» второго, третьего, четвертого и пятого элементов памяти, а третий, четвертый и пятый входы блока диаметрального переброса также соединены соответственно с первыми входами первого второго и третьего элементов ИЛИ, выходы которых соединены соответст венно с входами третьего, .четвертого и пятого усилителей, первйй, второй и третий выходы блока диаметральнпFo переброса соединены соответственно с вторым, третьим и четвертрм входами первого элемента ИЛИ, второй, третий и четвертый входы второго элемента ИЛИ соединены соответственно с четвертым, пятым и шестьи выходами блока диаметрального переброса, седьмой и восьмой вьиоды которого соединены соответственно с вторым, третьим входами третьего элемента ИЛИ.

Блок диаметрального переноса содержит преобразователь кода, который имеет пять входов и двадцать выходов, пять восьмивходовьи элементов ИЛИ, пять десятивходовьи элементов И, десять элементов памяти, десять фор1 мирователей и узел начальной установки, входы первого восьмивходового элемента ИЛИ соединены соответственно с нечетным, кроме первого и одиннадцатого преобразователя кода, нечетные, кроме третьего и тринадцатого, выходы которого соединены соответственно с входами второго восьмивходового элемента ИЛИ, входы третьего восьмивходового элемента HJIH соединены соответственно с нечетными, кроме пятого и пятнадцатого, выходами преобразователя кода, нечетным кроме седьмого и семнадцатого,, вьиоды которого соединены с соответствующими входами четвертого восьмивходового элемента ИЛИ, выходы пятого восьмивходового элемента ИЛИ соединены соответственно с нечетными, крбме девятого и девятнадцатого, выходами преобразователя кода, четные,кроме второго и двенадцатого, выходы которого соединены с соответствующими восемью первыми входами де1083141 сятивходового элемента И, восемь первых входов второго десятивходового элемента И соединены соответственно с четными, кроме четвертого и четырнадцатого, выходами преобра- 5 зователя када, четные, кроме шестого и шестнадцатого, выходы которого соединены с соответствующими восемью первыми входами третьего десятивходового элемента И, восемь первых входов четвертого восьмивходового элемента И соединены соответственно с четными, кроме восьмого и восемнадцатого, вьмодами преобразователя кода, четные, кроме десятого 15 и двадцатого, выходы которого соединены с соответствующими восемью первыми входами пятого десятивходового элемента И, выход первого восьмивходового элемента ИЛИ .соединен с 20 первым входом обнуления первого и второго элементов памяти, входы которых соединены соответственно с девятым и десятым входами первого десятивходового элемента И, выход второго восьмивходового элемента ИЛИ соединен с первыми входами обнуления третьего и четвертого элементов памяти, вьмоды которьм соединены соответственно с девятым и десятым входами второго десятивходового элемента И," вьмод третьего восьмивходо-. вого элемента ИЛИ соединен с первыми входами обнуления пятого и шестого элементов памяти, выходы которых соединены соответственно с девятым и десятым входами третьего десятивходового элемента И, выход четвертого восьмивходового элемента ИЛИ соединен с первыми входами обнуле- 4р ния седьмого и восьмого элементов памяти, выходы которьм соединены со. ответственно с девятым и десятым входами четвертого десятивходового элемента И, выход пятого восьмивхо- 45 дового элемента ИЛИ соединен с первьии входами обнуления девятого и десятого элементов памяти, выходы которых соединены соответственно с девятым и десятым входами пятого 50 десятивходового элемента И, первый, одиннадцатый, третий, тринадцатый;, пятнадцатый, седьмой, семнадцатый, девятый, девятнадцатый выходы преобразователя кода соединены соответственно с вторыми входами с первого по десятый элементов памяти, третий вход каждого нечетного элемента памяти соединен через формирователь с вторым входом последующего элемента памяти, причем порядковый номер формирователя соответствует порядковому номеру соединенньго с ним нечетного элемента памяти, третий вход каждого четного элемента памяти соединен через формирователь с вторым входом предыдущего элемента памяти, причем порядковый номер формирователя соответствует порядко-вому .номеру соединенного с ним четного элемента памяти, четвертые входы всех десяти элементов памятй соединены с вьмодом узла начальной установки, выходы третьего четвертого десятивходовых элементов И, первый выход узла начальной установки, выходы первого и второго десятивходовых элементов И, второй выход .узла начальной установки,.вьмод пятого десятивходового элемента И и третий выход, узла начальной установки являются соответственно с первого по восьмой выходами блока диаметраль-.ного переброса, входами которого являются пять входов преобразователя кодов.

На фиг. 1 и 2 представлены струк« турные электрические схемы соответственно устройства управления магни. тоэлектрическим.указателем и блока диаметрального переброса.

На фиг. 1 для пояснения описания работы устройства управления показан магнитоэлектрический указатель.

Устройство управления магнитоэлектрическим указателем содержит. первый, второй, третий, четвертый и пятый усилители 1, 2, 3,. 4 и 5, первый, второй и третий элементы ИЛИ б, 7 и 8, первый, второй, тре. тий, четвертый и пятый элементы памяти 9, 10 11, 12 и 13 блок 14 диаметрального переброса, первый, второй, третий, четвертый и пятый инверторы 15, 16, 17, 18 и 19, инвертор 20 сигнала сопровождения. !

Блок диаметрального переброса содержит преобразователь 2 1 кода, первый, второй, третий, четвертый, пятый восьмивходовые элементы ИЛИ 22, 23, 24, 25 и 26, первый, второй, третий, четвертый и пятый десятивходовые элементы И 27, 28, 29, 30 и 31, первый, второй, третий, четвертый, пятый, шестой, седьмой, восьмой, де вятый, и десятый элементы 32, 33, 1083141 45

34, 35, 36, 37, 38, 39,- 40 и 41 памяти, первый, второй, третий, чет вертый, пятый, шестой, седьмой, восьмой, девятый, десятый формирователи 42, 43, 44, 45, 46, 47, 48, .49, 50 и 51, узел 52 начальной установки.

Устройство управления магнитоэлектрическим указателем работает следующим образом.

При последовательном изменении информации и наличии сигнала сопровождения на входе инвертора 20 сиг-, нала сопровождения командные сигналы в двоично-десятичном коде поступают на соответствующие инверторы 15, 16, 17, 18 и 19, которые про; ходят через соответствующие элементы памяти 9, fO, 11, 12 и 13 на входы первого и второго усилителей 1 .и 2 непосредственно, а на входы третьего, четвертого и пятого усилителей 3, 4 и 5 через первый, второй и третий элементы ИЛИ 6, 7 и 8, соответственно. При наличии на входе любого усилителя сигнала логической единицы он переходит в режим насыщения, при котором через обмотку магнитоэлектрического указателя проходит ток. При наличии на входе любого усилителя нулевого сигнала усилитель переходит в режим отсечки и его обмотка .обесточена. Буквенноцифровой барабан магнитоэлектрического указателя устанавливается в положение, соответствующее комбйнации сигналов на входе инверторов 15, 16, f7, 18, 19 в двоично-пятиричном коде. Одновременно текущая информация продолжает поступать и запоминается каждым элементом памяти 9, 10, 11, 12 и 13, с которых при исчезновении сигнала сопровождения сигналы информации, предшествуюшие моменту. исчезновения сигнала сопровождения, продолжают поступать на входы. усилителей 1-5, т.е. происходит сохранение информации при исчезновении сигнала сопровождения.

При появлении сигнала сопровождения возможны случаи диаметрального изменения информации, которые также возможны и в момент включения питания на устройство управления магнитоэлектрическим указателем.

В случае диаметрального изменения информации блок 14 диаметрального переброса выдает на третий, четвертый и пятый усилители, соответствен. но, через первый, второй и третий элементы ИЛИ 6, 7 и 8 следующие друг за другом импульсы определенной длительности„ обеспечивая индикацию информации в диаметральной ситуации.

Так при ситуациях "0-5" или "5-0", "1-6" или "6-1" импульс получает на вход четвертого усилителя 4, при

10 .ситуациях "2-7" или "7-2" "3-8" или "8-3", импульс поступает на вход третьего усилителя 3, при ситуации

"4-9" ипи "9-4" импульс поступает на вход пятого усилителя 5.

15 Преобразователь 21 кода блока 14 диаметрального переброса преображает двоично-пятиричный код командных сигналов в двоично-десятичный, начальные выходы преобразователя 21

20 кода соответствуют прямой десятичной информации от 0 до 9, а четные выходы у -инверсной информации от 0 до 9.

По числу возможных диаметральных

25 ситуаций образуются пять идентичных каналов, отличие которых состоит в различных связях с преобразователем 21 кодов. Первый канал включает первый восьмивходовый элемент ИЛИ 22, 30 первый десятивходовый элемент И 27, первый и второй элементы 32 и ЗЗ памяти и первый и второй формирователи 42 и 43.

Второй канал включает второй вось. мивходовый элемент ИЛИ 23, второй десятивходовый элемент И 28, третий и четвертый элементы 34 и 35 памяти и третий и четвертый формирователи 44 и 45.

40 Третий канал включает третий восьмивходовый элемент ИЛИ 24, третий десятивходовый элемент И 29, пятый и шестой элементы 36 и 37 памяти, пятый и шестой формирователи 46 и

47.

Четвертый канал включает четвер-! тый восьмивходовый элемент ИПИ 25,четветрый десятивходовый элемент И 30,седьмой и восьмой элемент 38 и 39 памяти и де" вятый и десятый формирователи 48 и 49., Пятый канал включает пятый восьмивходовый элемент ИЛИ 26, пятый десятивходовый элемент И 31, десятый и девятый элементы 40 и 4 1 памяти и

55 девятый и десятый формирователи 50 и 51.

Работа каждого вышеуказанного каНала блока 14 диаметрального пЕребро.

9 1 са одинаковая. Первый канал участву- ет в диаметральном перебросе ситуации "0-5". нли "5-0", второй .канал в диаметральном перебросе ситуации

"1-б" или "6-1", третцй канал — в диаметральном перебросе ситуации

"2-7" или "7-2"., четвертый в ситуацн.и 4 916 нли 9-4чг, .

При- ситуации, отлйчной- от диаметральной "0-5" или "-5-О", на выходе первого восьминходового злемента MH 22 образуется сигнал кода "1" и первый и- второй элементы: 32.и 33 памяти обйуйявтся. В этой случае . на выходе первого десятйвхсщового элемента И И сдвигающий нмйульс отсутствует. При образовании.днМметральйой ситуации " О- .5" или "5-0" на входе,первого- восьмивходового элемента КЩ 22 будет.код "О".

Ифй диаметральной ситуации "0-5" инфюрмация О" записана в первом элеиентФ 32 памяти сигналом, поступающий на его второй вход (фиг.34).

С задержкой 4,.обеспечиваемой . формирователем 42, необходимой для установления ин@ормациц "0", при на-. аичйн .предвествующей информации "5" второй .элемент 33 обнуляется . При поступлении информации "5" происходнт. зацись этой ийформации Во второй элвмент 33 памяти сигналом, поступаюв им на его второй вход,. и через время:ь,обнуЛение первого элементе 32 па йти импульсом с выхода нерааго формирователя 42.

- С выхода первого восъмивходового элемента ИЛИ 22 будет выдан сдвигаю.. щий импульс, поступающий на второй

083141 10 элемент ИЛИ 7, который затем проходит на четвертый-усилитель 4 на, время, равное длительности этого импульса, усилитель 4 переходит в режим насыщения, и через вторую обмотку магнитоэлектрического указате.ля кратковременно протекает ток, вызывая смещение цифрового барабана из диаметральной ситуации. После

10 окончания импульса цифровой барабан магнитоэлектрического преобразователя устанавливается из ситуации "0" в ситуацию "5" sa счет протекания тока т Ьлько через третью обмотку.

Узел,52 начальной установки обеспечива т диаметральный переброс в слу. чае диаметральнык ситуаций, возникающих.при. включении питания, за счет формирования на своих трех выл ходах трех следующих друг 3а другом импульсов. Технико,»экономический эффект предлагаемого- устройства управления магд нитоэлектрическим указателем заклю.чается в управлении им магнитоэлектрическими указателями как с симмет-. ричной магнитной системой, так и с асимметричной магйитной системой, в управлении магнитоэлектрическими указателями как с пятью обмотками так и с десятью обмотками, при этом устройство управления магнитоэлектрнческими указателями позволяет исключить смещение информационного индицирующего знака в окне цифрового барабана, за счет использования технологически надежных указателей с симметричной магнитной системой.

1083141

1083141
