Реферат



Класс 85с, 6

Ма 108319

СССР

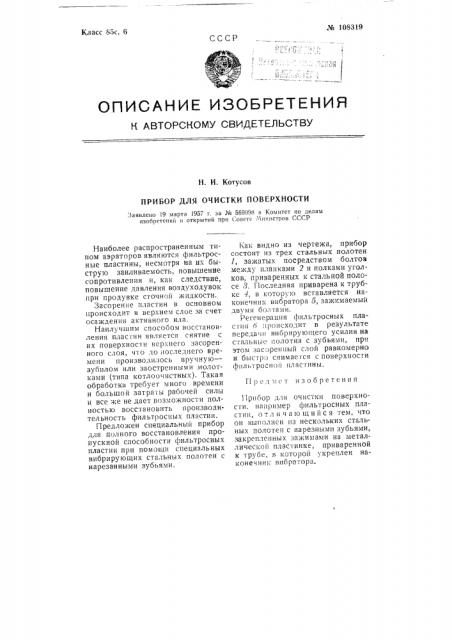

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Н. И. Котусов

ПРИБОР ДЛЯ ОЧИСТКИ ПОВЕРХНОСТИ

:Заявлено !9 марта 1957 г, за № 56909о в Комитет по делам изобретении и открытий при Совете Министров СССР

Предмет изобретения

Наиболее распространенным типом аэраторов являются фильтросные пластины, несмотря на их быструю заиливаемость, повышение сопротивления и, как следствие, повышение давления воздуходувок при продувке сточной жидкости.

Засорение пластин в основном происходит в верхнем слое за счет осаждения активного ила.

Наилучшим способом восстановления пластин является снятие с их поверхности верхнего засоренного слоя, что до последнего времени производилось вручную— зуоилом или заостренными молотками (типа котлоочистных). Такая обработка требует много времени и большой затраты рабочей силы и все «е не дает ьозможности полностью восстановить производительность фильтросных BJIBcTHH.

Предложен специальныи прибор для полного восстановления пропускной способности фильтросных пластин при помощи специальных вибрирующих стальных полотен с нарезанными зубьями.

1 ак видно из чертежа, прибор состоит из трех стальных полотен

1, зажатых посредством болтов между планками 2 и полками уголков, приваренных к стальной полосе 3. Последняя приварена к трубке 4, в которую вставляется наконечник вибратора 5, зажимаемый двумя болтами.

Регенерация фильтросных пластин 6 : роисходит в результате переда ги вибрирующего усилия на стальные полотна с зубьями, при этом засоренный слой равномерно и быстро снимаегся с поверхности фильтросной пластины.

Прибор для очистки поверхности. например фильтросных пластин, о тл и ч а ю щи и с я тем, что

on выполнен из нескольких стальных полотен с нарезными зубьями, закрепленных зажимами на металлической пластинке, приваренной к трубе, в которои укреплен наконечник вибратора. № 108319
