Устройство для защиты от замыкания на землю в сети с изолированной нейтралью

Устройство для защиты от замыкания на землю в сети с изолированной нейтралью

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ ЗАЩИТЫ ОТ ЗАМЫКАНИЯ НА ЗЕМЛЮ В СЕТИ С ИЗОЛИРОВАННОЙ НЕЙТРАЛЬЮ, содержащее последовательно соединенные датчик тока нулевой последовательности, фильтр гармонических составляющих, выпрямитель , реагирующий орган, усилитель постоянного тока и исполнительное реле, отличающееся тем, что, с целью повышения быстродействия, чувствительности и помехоустойчивости , реагирующий орган выполнен в виде электронного реле-триггера на транзисторах разной структуры, в коллектор-эмиттерную цепь входного транзистора реле-триггера включен RC-фильтр, а между усилителем постоянного тока и исполнительным реле включен -одновибратор на тринисторе. (Л 00 со оо

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1083281 з(5ц Н 02 Н 3/16

«Ф

МЪ44,« ";ii

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3481010/24-07 (22) 10.08.82 (46) 30.03.84. Бюл. № 12 (72) В. Б. Григорьев и К. И. Шевцов (71) Тырныаузский ордена Трудового Красного Знамени горно-металлургический комбинат (53) 621.316.925 (088.8) (56) 1. Алексеев В. С., Родионов Г. П., Панфилов Б. И., Розенблат P. С, Реле защиты, M., «Энергия», 1976, с. 357.

2. Линт Г. Э. Релейная защита на унифицированных полупроводниковых элементах. М, «Энергия», 1977, с. 71. (54) (57) УСТРОЙСТВО ДЛЯ ЗАЩИТЫ

ОТ ЗАМЫКАНИЯ НА ЗЕМЛЮ В СЕТИ

С ИЗОЛИРОВАННОЙ НЕЙТРАЛЬЮ, содержащее последовательно соединенные датчик тока нулевой последовательности, фильтр гармонических составляющих, выпрямитель, реагирующий орган, усилитель постоянного тока и исполнительное реле, отличающееся тем, что, с целью повышения быстродействия, чувствительности и помехоустойчивости, реагирующий орган выполнен в виде электронного реле-триггера на транзисторах разной структуры, в коллектор-эмиттерную цепь входного транзистора реле-триггера включен RC-фильтр, а между усилителем постоянного тока и исполнительным реле включен одновибратор на тринисторе.

1083281

Составитель H. Чутчев

Редактор A. Лежнина Техред И. Верее Корректор И. Муска

Заказ 17бб/47 Тираж б! 4 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

1 13035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Изобретение относится к электротехнике и предназначено для осуществления защиты от замыкания на землю в сетях с изолированной нейтралью.

Известно устройство для защиты, содержащее датчик тока нулевой последовательности, усилитель постоянного тока и блок питания (1).

Недостатками указанного устройства являются невысокие помехоустойчивость и чувствительность., Известно также устройство для защиты от замыкания на землю в сети с изолированной нейтралью, содержащее датчик тока нулевой последовательности, фильтр гармонических составляющих, выпрямитель, реагирующий орган, усилитель постоянного тока и исполнительное реле (2).

Известное устройство обладает более высокой надежностью в работе в условиях большой запыленности, но низкой чувствительностью и недостаточным быстродействием.

Цель изобретения — повышение быстродействия, чувствительности и помехоустойчивостии.

Поставленная цель достигается тем, что в устройство для защиты от замыкания на землю в сети с изолированной нейтралью, содержащее последовательно соединенные датчик тока нулевой последовательности, фильтр гармонических составляющих, вы. прямитель, реагирующий орган, усилитель постоянного тока и исполнительное реле, реагирующий орган выполнен в виде электронного реле-триггера на транзисторах разной структуры, в коллектор-эмиттерную цепь входного транзистора реле-триггера включен RC-фильтр, а между усилителем постоянного тока и исполнительным реле включен одновибратор на тринисторе.

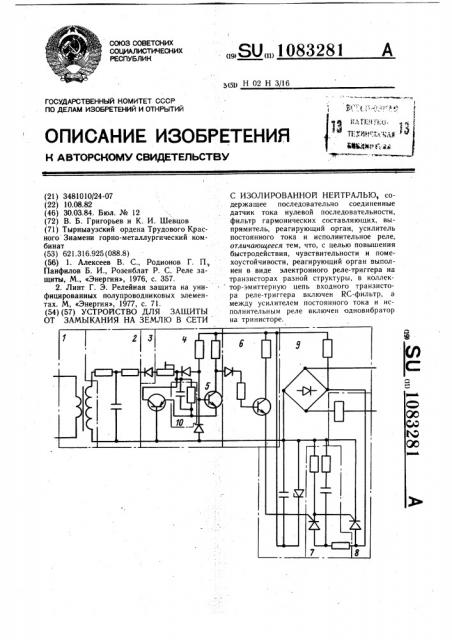

На чертеже дана электрическая схема устройства.

Устройство состоит из датчика 1 тока нулевой последовательности, фильтра 2 гар5

40 монических составляющих, пропускающих сигнал частотой 50 Гц, выпрямителя 3, реагирующего органа 4, выполненного в виде реле-триггера на тра нзисторах 5 разной структуры, усилителя 6 постоянного тока, одновибратсра на тринисторе 7, исполнительного реле 8, блока 9 питания и RC-фильтра 10.

В исходном состоянии на входе датчика

1 тока нулевой последовательности сигнал отсутствует, следовательно, на выходе электронного реле-триггера на транзисторах 5 разной структуры логический нуль и через катушку исполнительного реле протекает только ток, определяемый гасящим резистором и стабилитроном блока 9 питания, что недостаточно для включения исполнительного реле.

При однофазном замыкании на землю на входе датчика тока нулевой последовательности появляется сигнал, который, поступая на вход электронного реле-триггера на транзисторах 5 разной структуры, вызывает его срабатывание, на выходе появляется логический плюс, который усиливается усилителем 6 постоянного тока. При этом одновибратор на тринисторе 7 выдает мощный импульс который открывает исполнительное реле%. RC-фильтр 10 параллельного типа, включенный в цепь коллектор-эмитер входного транзистора электронного релетриггера, обеспечивает необходимую помехоустойчивость, а одновибратор на тринисторе 7 служит для обеспечения надежного включения исполнительного реле 8, особенно в условиях низких температур.

Таким образом, предлагаемое устройство защиты от замыкания на землю позволяет осуществлять надежную защиту от однофазных замыканий на землю в сетях с изолированной нейтралью, обладает хорошими помехоустойчивостью и чувствительностью, что дает возможность значительно сократить количество простоев электрооборудования за счет селективного отключения.
