Устройство для электростатического осаждения высокоомных пылей

Устройство для электростатического осаждения высокоомных пылей

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ ЭЛЕКТРОСТАТИЧЕСКОГО ОСАЖДЕНИЯ ВЫСОКООМНЫХ ПЫЛБЙ , содержащее высоковольтный транс форматор с первичной и вторичной обмотками , регулятор переменного тока два высокочас-Готных дросселя-, два диода, катоды которых соединены между собой, два электрофильтра с коро нйрующим и осадительным электродами к реактор с одной обмоткой, причем первичная обмотка трансформатора че рез регулятор переменного тока подключена к сети переменного тока, а каждый из выводов его вторичной обмотки соединен с соответствующими анодом диода и выводом высокочастотного дросселя, другой вывод которого подключен к коронирующему электроду одного из электрофильтров, а осадительные электроды обоих электрофильтров соединены между собой и образуют общий вывод, к которому подключен один конец обмотки реактора, отличающееся тем, что, с целью расширения функциональных возможностей , введены третий электрофильтр, вторая обмотка реактора и источник постоянного тока, а вторичная обмотка трансформатора снабжена отводом от середины ее витков, который под- t ключен к коронирующему электроду третьего электрофильтра,,осадителъный электрод которого-соединен со свободным выводом первой обмотки реактора, причем катоды диодов подключены к общему выводу, а вторая обмотка реактора соединена с источником постоянного тока.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕ (21) 2929331/24-07 (22) 23.05.80 (46) 30.03.84. Вюл. 9 12 (72) Д.К.Кохреидзе и А.Л.Саралидэе (71) Научно- исследовательский инсти,тут электронно-ионной технологии (53 ) 621.314.5 (088.8) (56) 1.Авторское свидетельство СССР

9 608552, кл. В 03 С 3/38, 1975.

2.Авторское свидетельство СССР

Р 580910, кл. В 03 С 3/38, 1974. (54)(57) УСТРОЙСТВО ДЛЯ ЭЛЕКТРОСТАТИЧЕСКОГО ОСАЖДЕНИЯ ВЫСОКООМНЫХ ПЫЛЕЙ, содержащее высоковольтный транс-. форматор с первичной и вторичной обмотками, регулятор переменного тока, два высокочастотных дросселя., два диода, катоды которых соединены между собой, два электрофильтра с коро- нирующим и осадительным электродами и реактор с одной обмоткой, причем первичная обмотка трансформатора через регулятор переменного тока подключена к сети переменного тока, а

„„Я0„„1083312 А

Ц5Н Н 02 М 7/155; В 03 С 3/02 каждый из выводов его вторичной обмотки соединен с соответствующими анодом диода и выводом высокочастотного дросселя, другой вывод которого подключен к коронирующему электроду одного из электрофильтров, а осадительные электроды обоих электрофильт ров соединены между собой и образуют общий вывод, к которому подключен один конец обмотки реактора, о т л ич а ю щ е е с ятем, что, с целью расширения функциональных возможностей, введены третий электрофильтр, вторая обмотка реактора и источник постоянного тока, а вторичная обмотка трансформатора снабжена отводом от середины ее витков, который под- Po ключен к коронирующему электроду третьего электрофильтра,.осадительный электрод которого соединен со свободным выводом первой обмотки С реактора, причем катоды диодов подключены к общему выводу, а вторая обмотка реактора соединена с источником постоянного тока.

1083312 го разряда емкости одного фильтра на емкость другого, чем обеспечивается значительная пульсация выпрямленного напряжения на них, полный разряд слоя высокоомной пыли, осевшей на осадительных электродах, и, следовательно, исключение образования обратной короны Г2)

Однако использоьание такого устройства для электростатического осаждения высокоомных пылей целесообразно лишь для первых по ходу отходящего газа полей электрофильтра изза больших концентраций пыли в них и толстого слоя на осадительных электродах. для последующего по ходу отходящего газа полей, в которых пылевая нагрузка в значительной степени уменьшена, более эффективным и надежным является двухполупериодное сглаженное напряжение, которое известным устройством не обеспечивается, в силу чего для них требуется самостоятельное устройство, что удорожает и усложняет установку пылеулавливания в целом.

Цель изобретения — расширение функциональных возможностей устройства для электроосаждения высокоомных пылей.

Указанная цель достигается тем, что в устройство для электростатического осаждения высокоомных пылей, содержащее высоковольтный трансформа» тор с первичной и вторичной обмотками, регулятор переменного тока, два высокочастотных дросселя, два диода, катоды которых соединены между собой, два электрофильтра с коронирующим и осадительным электродами и реактор с одной обмоткой, причем первичная обмотка трансформатора через регулятор переменного тока подключена к сети переменного тока, а каждый из выводов его вторичной обмотки соединен с соответствующими анодом диода и выводом высокочастотного дросселя, другой вывод которого подключен к коронирующему электроду одного из электрофильтров, а осадительные электроды обоих электрофильтров соединены между собой и образуют Общий вывод, к которому подключен один конец обмотки реактора, введены третий электрофильтр, вторая обмотка реактора и источник постояйного тока, а вторичная обмотка трансформатОра снабжена отводом от середины ее витков, который подключен к коронирующему электроду третьего злектрофильтра, осаднтельный электрод которого соединен со свободным выводом первой обмотки реактора, причем катоды диодов подключены к общему выводу, а вторая обмотка реактора соединена с источником постоянного тока.

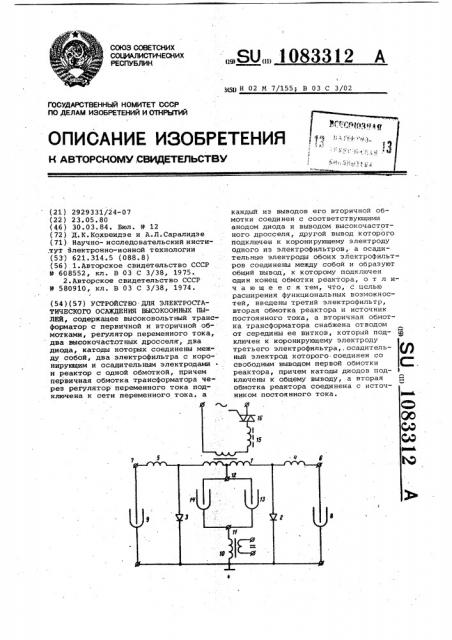

На чертеже показана принципиальная электрическая схема устройства

Изобретение относится к электрооборудованию электронно-ионной технологии, в частности к устройствам для электростатического осаждения

ысокоомных пылей и порошков.

Известно устройство для электро- 5 статического осаждения высокоомных пылей, содержащее трансформатор, вторичная обмотка которого эашунтирована цепочкой из двух встречно включенных диодов и по крайней мере .две пары осадительных и коронирующих электродов, первые из которых подключены к общей точке соединения указанных диодов непосредственно„ а вторые — через демпфирующие элементы связаны соответствующей точкой соединения этих же диодов и выводов вторичной обмотки, осадительные электроды подсоединены к общей точке соединения диодов через управляемый вентиль, включенный в обратном направлении, а между выводами вторичной обмотки и точками соединения демпфирующих элементов с диодами включены встречно-параллельно соединенные ди- 25

Одно-тиристорные ключи (1 3

Недостатком известного устройства является сложность как силовой части схемы, требующей применения цепочек высоковольтных управляемых диодов, так и ее системы управления и регулирования, что в конечном итоге удорожает устройство и снижает надежност- его работы. Кроме того, в случае многопольных электрофильтров для питания последних по ходу отходящего 35 газа полей требуется отдельное устройство со сглаженным выходным напряжением.

Известно устройство для электростатического осаждения высокоомных пы- 40 лей, содержащее высоковольтный трансформатор с первичной и вторичной -обмотками, регулятор переменного тока, два высокочастотных дросселя, два диода, катоды которых соединены меж- 45 ду собой, два электрофильтра с коро- о нирующим и осадительным электродами и реактор с одной обмоткой, причем первичная обмотка трансформатора через регулятор переменного тока подключена к сети переменного тока, а каждый из выводов его вторичной обмотки соединен с соответствующим анодом диода и выводом высокочастот ного дросселя, другой вывод которого подключен к коронирующему электроду одного иэ электрофильтров, а осадительные электроды обоих электрофильтров соединены между собой и образуют общий вывод, к которому подключен один конец обмотки реактора, второй 60 койец которого подключен к общей точке катодов диодов. Устройство повышает эффективность и надежность электростатического осаждения и пылеулавливания за счет периодическо3 1083312

Составитель А. Кириллов

Редактор Н.Безродная Техред С.Мигунова Корректор В. Бутяга

Заказ 1771/49 Тираж 667 Подписное

ВНИИПИ Государственного комитетат СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д.4/5.Филиал ППП "Патент", г.Ужгород, ул.Проектная,4 для электростатического осаждения высокоомных пылей.

Устройство содержит высоковольтный трансформатор, к выводам вторичной обмотки 1 которого подключены аноды высоковольтных диодов 2 и 3, катоды которых объединены и заземлены. К концу высоковольтной обмотки 1 трансформатора подключены также два высокочастотных дросселя 4 и 5 с выводами 6 и 7. К последним 10 подключены коронирующие электроды первых двух электрофильтров 8 и 9, осадительные электроды которых соединены между собой и образуют общий заземленный вывод, к которому подклю- 5 чен один конец первой обмотки реактора 10 с выводом 11. Вторичная обяотка трансформатора снабжена отводом

12 от середины ее витков, который подключен к коронирующим электродам

13 и 14 третьего электрофильтра, оса-. дительные электроды которого соединены со свободным выводом 11 первой обмотки реактора, причем катоды дионов подключены к общему выводу .а вторая обмотка реактора .попсоелинена к источнику постоянного тока.

Высоковольтный трансформатор через токоограничиваюшее устройство 15 и регулятор 16 переменного тока (симистор) подключен к питающей сети, Устройство для электростатического осаждения высоковольтных пйлей и порошков работает следующим образом.

В течение одного из полупериопов изменения напряжения трансформатора. например, через высоковольтный диод 2 происходит заряд емкости электрофильтров 9, 14 и 13. после чего диод 2 запирается и емкость электроФильтра 9 разряжается на емкость электрофильтра 8. а емкости электрофильтров 14 и 13 дозаряжаются. В следующем полупериоде напряжение на емкость электрофильтра 9 спадает до нуля. Одновременно происходит заряд емкостей электрофильтров 8, 14 и 13 через диод 3, а затем происходит разряд емкости электрофильтра 8 на емкость электрофильтра 9 и дозарядка емкостей электрофильтров 13 и 14.

Далее описанный процесс периодически повторяется, при этом на крайние электрофильтры 9 и 8 подается полупериодное импульсное напряжение, а на средние электрофильтры 13 и 14 двухполупериодное сглаженное напряжение. Управляемый реактор 10 и регулятор 16 переменного тока позволяют регулировать режим работы электрофильтров.

Высокочастотные дроссели 4 и 5 служат для ограничения импульсных токов и напряжений, воздействующих на трансформатор при искровых разрядах в электрофильтре.

Устройство для электростатическоFo осаждения высокоомных пылей позволяет одновременно питать несколько электрофильтров или несколько полей одного электрофильтра как однополупериодным импульсным напряжением, так и двухполупериодным сглаженным напряжением, что исключает необходимость применения самостоятельного питающего устройства для последних по ходу отходящего газа полей или третьего электрофильтра и тем самым расширяет функциональные возможности устройства.
