Реферат



УСТРОЙСТВО ФОРМИРОВАНИЯ СИГНАЛОВ ЦВЕТНОГО ФОНА, содержащее источник регулируемого опорного напряжения , выход которого соединен с первым входом блока сравнения, первьш , второй и третий потенциометры цветокорректора, первые выводы которых соединены с общей шиной питания , вторые выводы объединены между собой, а Подвижные контакты механически соединены с ручкой управления цветовым тоном и насыщенностью цветокорректора , выходной усилитель яркостного сигнала, выходной усилитель цветоразностных сигналов, формирователь смеси гасящих импульсов, матрицу яркостного сигнала, выход которой соединен с первыми входами двух матриц цветоразностных сигналов, вторые входы которых соединены соответственно с первым и вторым входами матрицы яркостного сигнала, а их выходы соединены с двумя входами коммутатора цветоразностных сигналов, управляющий вход которого соединен с выходом формирователя полустрочной частоты, отличающееся тем, что, с целью повышения точности формирования сигналов цветного фона, в него введены первый и второй коммутаторы смеси гасящих импульсов и селектор экстремума, выход которо- .го соединен с вторым входом блока сравнения, три входа селектора экстс ремума соответственно соединены с подвижными контактами первого, вто (Л рого и третьего потенциометров цветокорректора и тремя входами матриЩз1 яркостного сигнала, вторые выводы которых соединены с выходом : блока сравнения, при этом выход матриL щл яркостного сигнала соединен с входом первого коммутатора смеси гао 00 со 4;; сящих импульсов, выход которого соединен с входом выходного усилителя яркостного сигнала, между выходом коммутатора цветоразностных сигналов и входом выходного усилителя .цве5 торазностных сигналов включен второй коммутатор смеси гасящих импульсов при этом вторые входы обоих коммутаторов смеси гасящ11х импульсов соединены с общей шиной питания, а их входы управления соединены с выходом формирователя смеси гасящих импульсов,

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

«91 СЮ

g р Н 04 N 9/535

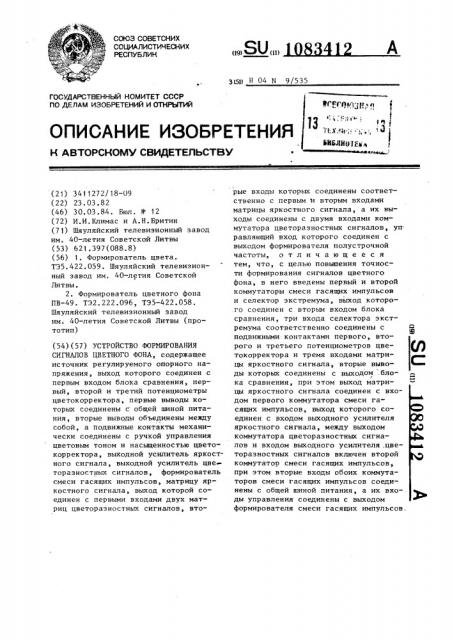

ОПИСАНИЕ ИЗОБРЕТЕНИЯ н автоеском саидктюьствм

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3411272/18-09 (22) 23.03.82 (46) 30.03.84. Бюл. Ф 12 (72) И.И.Климас и А.Н.Бритин (71) Шяуляйский телевизионный завод им. 40-летия Советской Литвы (53) 621 ° 397(088.8) (56) 1. Формирователь цвета.

Т35.422.059. Шяуляйский телевизионный завод им. 40-летия Советской

Литвы.

2. Формирователь цветного фона

ПВ-49. Т32 222.096, Т35-422.058.

Шяуляйский телевизионный завод им. 40-летия Советской Литвы (прототип) (54) (57) УСТРОЙСТВО ФОРМИРОВАНИЯ

СИГНАЛОВ ЦВЕТНОГО ФОНА, содержащее источник регулируемого опорного напряжения, выход которого соединен с первым входом блока сравнения, первый, второй и третий потенциометры цветокорректора, первые выводы которых соединены с общей шиной питания, вторые выводы объединены между собой, а подвижные контакты механически соединены с ручкой управления цветовым тоном и насыщенностью цветокорректора, выходной усилитель яркостного сигнала, выходной усилитель цве» торазностных сигналов, формирователь смеси гасящих импульсов, матрицу яркостного сигнала, выход которой соединен с первыми входами двух матриц цветоразностных сигналов, вторые входы которых соединены соответственно с первым и вторым входами матрицы яркостного сигнала, а их выходы соединены с двумя входами коммутатора цветоразностнык сигналов, управляющий вход которого соединен с выходом формирователя полустрочной частоты, о т л и ч а ю щ е е с я тем, что, с целью повышения точности формирования сигналов цветного фона, в него введены первый и второй коммутаторы смеси гасящих импульсов и селектор экстремума, выход которо.го соединен с вторым входом блока сравнения, три входа селектора экстремума соответственно соединены с подвижными контактами первого, второго и третьего потенциометров цветокорректора и тремя входами матрицы яркостного сигнала, вторые выводы которых соединены с выходом .блока сравнения, при этом выход матрицы яркостного сигнала соединен с входом первого коммутатора смеси гасящих импульсов, выход которого соединен с входом выходного усилителя яркостного сигнала, между выходом коммутатора цветоразностных сигналов и входом выходного усилителя,цветоразностных сигналов включен второй коммутатор смеси гасящих импульсов, при этом вторые входы обоих коммутаторов смеси гасящих импульсов соединены с общей шиной питания, а их вхо-. ды управления соединены с выходом формирователя смеси гасящих импульсов, 1083412

Изобретение относится к цветному телевидению, в частности к устройствам формирования цветовых телевизионных TB-сигналов.

Известно устройство формирования сигналов цветного фона, содержащее последовательно соединенные источник регулируемого опорного напряжения, блок выбсра цвета, формирователь пер- 10 вичных сигналов красного, зеленого, синего цветов из гасящего,формирователь сигналов яркости и чересстрочной последовательности цветоразностных сигналов (1) .

Однако данное устройство является сложным и формирует ограниченное число цветовых тонов.

Наиболее близким по технической сущности к предлагаемому является устройство формирования сигналов цветного фона, содержащее источник регулируемого опорного напряжения, первый, второй и третий потенциометры цветокорректора, первые выводы которых соединены с общей шиной питания, вторые выводы объединены между собой и подключены к выходу регу— лируемого ограничителя, формирова тель смеси гасящих импульсов, выход которого подключен к блоку фиксации, выход которого подключен к входам первого, второго и третьего регулируемых ограничителей, выходы каждого регулируемого ограничителя через выходные усилители подключены к перво- З5 му, второму и третьему входам матрицы яркостного сигнала. Выход матрицы яркостного сигнала соединен с первыми входами матриц цветоразностных

40 сигналов и через инвертор к выходному усилителю яркостного сигнала. Вторые входы матриц цветоразностных сигналов подключены к первому и второму входам матриц сигнала яркости, а вы45 ходы соединены с входами первого и второго блоков фиксации уровня, входы управления которых соединены с выходом формирователя импульсов фиксации. Выходы общих блоков фиксации соответственно соединены с двумя входами коммутатора цветоразностных сигналов, управляющий вход которого соединен с выходом формирователя полустрочной частоты, а выход соединен с выходным усилителем цветораз- 5> ностиых сигналов. Управляющие входы первого, второго и третьего регулируемых ограничителей соединены соответственно с подвижными контактами первого, второго и третьего потенциометров цветокорректора, а также- с входами первого, второго и третьего блоков сравнения, к вторым входам которых подключен выход источника регулируемого опорного напряжения, а выходы соответственно соединены с первым, вторым и третьим входами сумматора. Выход сумматора через последовательно соединенный усилитель и вычитающий каскад соединен с входом регулируемого ограничителя (2) .

Недостатком устройства формирования сигналов цветного фона является

его сложность из-за наличия большого количества сложных функциональных узлов, формирующих сигнал яркости и чересстрочную последовательность цветоразностных сигналов иэ первичных цветовьгх сигналов красного R, зеленого С и синего В цветов, которые формируются из смеси гасящих импульсов. Сложность функциональных узлов обусловлена необходимостью использования при таком построении устройства широкополосных усилителей ТВ-сигналов, блоков фиксации уровня, регулируемых ограничителей ТВ-сигналов, широкополосных матриц ТВ-сигналов и коммутаторов ТВ-сигналов. Кроме этого„ работоспособность перечисленных функциональных узлов обеспечивает ряд вспомогательных блоков, усложняющих устройство.

Цель изобретения — повышение точности формирования сигналов цветного фона.

Для достижения поставленной цели в устройство формирования сигналов цветного фона, содержащее источник регулируемого опорного напряжения, выход которого соединен с первым входом блока сравнения, первый, второй и третий потенциометры цветокорректора, первые выводы которых соединены с общей шиной питания, вторые выводы объединены между собой, а подвижные контакты механически соединены с ручкой управления цветовым тоном и насыщенностью цветокорректора, выходной усилитель яркостного сигнала, выходной усилитель цветоразностных сигналов, формирователь смеси гасящих импульсов, матрицу яркостного сигнала, выход которой соединен с первыми входами двух мат1083412 риц цветораз костных сигналов, вторые входы которых соединены соответственно с первым и вторым входами матрицы яркостного сигнала, а их выходы соединены с двумя входами коммутато5 ра цветоразностных сигналов, управляющий вход которого соединен с формирователем полустрочной частоты, введены первый и второй коммутаторы смеси гасящих импульсов и селектор экстремума, выход которого соединен с вторым входом блока сравнения, три входа селектора экстремума соответственно соединены с подвижными контактами первого, второго и третье-15

ro потенциометров цветокорректора и тремя входами матрицы яркостного сигнала, вторые выводы которых соединены с выходом блока сравнения, при этом выход матрицы яркостного сигна- 0 ла соединен с входом первого коммутатора смеси гасящих импульсов, выход которorо соединен с входом выходного усилителя яркостного сигнала, между выходом коммутатора цветоразност- 25 ных сигналов и входом выходного усилителя цветоразностных сигналов включен второй коммутатор смеси гасящих импульсов, при этом. вторые входы

30 обоих коммутаторов смеси гасящих.импульсов соединены с общей шиной питания, а их входы управления — с выходом формирователя смеси гасящих импульсов.

На фиг. 1 представлена структурЗ5 ная электрическвя схема предлагаемого устройства; на фиг. 2 — диаграммы напряжений.

Устройство формирования сигналов цветного фона содержит источник 1

40 регулируемого опорного напряжения, первый, второй и третий потенциометры 2 цветокорректора, выходной усилитель 3 яркостного сигнала, выходной усилитель 4 цветоразностных сиг45 иалов, матрицу 5 яркостного сигнала, две матрицы 6 и 7 цветоразностных сигналов, коммутатор 8 цветоразностных сигналов, формирователь 9 полустрочной частоты, первый и второй коммутаторы 10 и 11 смеси гасящих

50. импульсов, селектор 12 экстремума, блок 13 сравнения, формирователь

14 смеси гасящих импульсов.

Устройство работает следукнцим об- 55 разом.

Потенциометры 2 цветокорректора, селектор 12 экстремума, блок 13 сравнения и источник 1 регулируемого опорного напряжения представляют собой систему автоматического регулирования величины экстремального напряжения, снимаемого с подвижных контактов потенциометров 2 цветокорректора по алгоритму

"rnaxz где Пп,с,„ — экстремальное напряжение на движках потенциометров;

U1 — напряжение источника 1, определяющего яркость в выходном сигнале.

На выходе блока 13 сравнения, в качестве которого может быть использован операционный усилитель, за счет отрицательной обратной связи поддерживается постоянное напряжение такой величины, при котором разница между напряжениями íà его входах близка к нулю. Отрицательная обратная связь с выхода блока 13 сравнения до его входа замыкается через вторые выводы потенциометров 2, их подвижные контакты и селектор 12 экстремума. На выход селектора 12 экстремума проходит напряжение с движка того потенциометра, на котором имеется экстремальное значение напряжения.

За счет механической связи между подвижными контактами потенциометров

2 цветокорректора при движении одного контакта вверх два других движутся вниз (по фиг. 1), т.е. с учетом обратной связи напряжение на одном контакте будет постоянным, а на двух других уменьшается. Следовательно, обеспечивается необходимая зависимость выходных постоянных напряжений, снимаемых с подвижных контактов потенциометров 2 цветокорректора, от положения ручек регулировок цветового тона и насыщенности цветокорректора, т.е. эти напряжения по своей величине пропорциональны размахам первичных сигналов красного R зеленого G и синего В цветов, имеют между собой требуемую зависимость регулировочной характеристики и подаются на соответствующий вход матрицы 5 яркостного сигнала.

Напряжение с выхода матрицы 5 подается на первые входы матриц 6 и 7 цветоразностных сигналов, на вторые входы которых подаются напря1083412 жения, соответствующие сигналам R и В. Входными сигналами матриц 5-7 являются постоянные напряжения, поэтому матрицы могут быть выполнены на операционных усилителях С выхода 5 матрицы 5 сигнала яркости постоянное напряжение U (фиг, 2a) поступает на вход первого коммутатора 10, который осущес.твляет врезание смеси

-гасящих импульсов в сигнал яр- 10 костй. С выхода первого коммутатора

10 сигнал яркости (фиг. 2 ) подается на выходной усилитель 3. С выхода матриц б и: 7 постоянные напряжения (фиг, 25) и Пц у (фиг. 2Ь) подаются на два входа коммутатора 8, управляемого импульсами полустрочной частоты, поступающими с выхода формирователя 9. С выхода коммутатора

8 последовательность цветоразност- 20 ных сигналов (фиг. 23) поступает на вход второго коммутатора 11, на котором осуществляется врезание смеси гасящих импульсов (фиг. 2e).

Затем последовательность цветораз- 25 костных сигналов подается на выходной усилитель 4.

Благодаря введению первого и второго коммутаторов гасящих импульсов, тр ехвходов ого селек тора экстремума, блока сравнения и их соответствующего включения, исключены первый, второй, третий и четвертый регулируемые ограничители, первый, второй и третий блоки сравнения, сумматор, усилитель, вычитающий каскад, первый, второй и третий блоки фиксации, формирователь импульсов фиксации.

Таким образом, сигнал яркости и последовательность цветоразностных сигналов формируются из постоянных напряжений, что позволяет для их формирования использовать дешевые широко распространенные операционные усилители;-" .В результате этого устройство занимает в несколько раз меньший объем, т.е. становится компактнее, а его стоимость снижается в несколько раз по сравнению с прототипом. Повышается точность работы устройства, так как сигналы цветного фона формируются не из гасящего (т.е. видеосигнала, для обработки которого требуются сложные схемы с подстроечными элементами), а из постоянных напряжений, обработка кото— рых осуществляется с высокой точностью на операционных усилителях.

1083412 Ю-У

Ку

<)

Ью Р о
