Реферат



СТОЙКА РАДИОЭЛЕКТРОННОЙ АППАРАТУРЫ, содержащая выдвижные радиоэлектронные блоки, направляющие с выступами и ролики, попарно установленные на каждом радиоэлектронном блоке с возможностью взаимодействия между собой и с выступами направляющих их рабочими поверхностями, один из которых выполнен из эластичного материала и закреплен с возможностью возвратно-поступательного перемещения его оси относительно оси другого ролика в направлении, перпендикулярном направлению установки радиоэлектронного блока, отличающаяся тем, что, с целью повышения надежности в работе, рабочие поверхности роликов и выступов направляющих выполнены в виде ответных сопрягаемых между собой профилей трапецеидального сечения, при этом один из роликов выполнен из двух идентичных частей, подпружиненных одна относите тьно другой вдоль его оси. i (Л 00 00 4 ОО

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ОПИСАНИЕ ИЗОБРЕТ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (2! ) 3519259/18-21 (22) 01. 12. 82 (46) 30.03.84. Бюл. № 12 (72) С. М. Кириллов, С. А. Ворнаков и В. А. Казаков (53) 621.882.2 (088.8) (56) 1. Авторское свидетельство СССР № 442585, кл. Н 05 К 5(00, 1973.

2. Авторское свидетельство СССР по заявке № 3405561, кл. Н 05 К 5/00, 1982 (прототип). (54) (57) СТОЙКА РАДИОЭЛЕКТРОг1НОЙ АПГ1АРАТУРЫ, содержащая выдвижные радиоэлектронные блоки, направляющие с выступами и ролики, попарно установленные на каждом радиоэлектронном

„„SU„„1083418 А блоке с возможностью взаимодействия между собой и с выступами направляющих их рабочими поверхностями, один из которых выполнен из эластичного материала и закреплен с возможностью возвратно-поступательного перемещения его оси относительно оси другого ролика в направлении, перпендикулярном направлению установки радиоэлектронного блока, отличающаяся тем, что, с целью повышения надежности в работе, рабочие поверхности роликов и выступов направляющих выполнены в виде ответных сопрягаемых между собой профилей трапецеидального сечения, при этом один из роликов выполнен из двух идентичных частей, подпружиненнык одна относительно другой вдоль его оси.

1083418

Изобретение относится к радиотехнике, в частности к средствам для размещения и установки блоков радиоэлектронной аппаратуры.

Известна стойка радиоэлектронной аппаратуры, содержащая корпус и выдвижные радиоэлектронные блоки, установленные на направляющих, каждая из которых выполнена в виде П-образного профиля, снабженного двумя сферическими выступами, расположенными в месте входа блока один против другого, на внутренней стороне полок профиля (1).

Однако известная стойка недостаточно надежна в работе, так как между сферическими выступами направляющих и взаимодействующими с ними поверхностями радиоэлектронного блока всегда имеет место зазор, что отрицательно сказывается на электрические контакты ответных частей разъемов блока и стойки при работе в условиях знакопеременных динамических нагрузок.

Наиболее близкой к предлагаемой является стойка, содержащая выдвижные радиоэлектронные блоки, направляющие с выступами и ролики, попарно установленные на каждом радиоэлектронном блоке с возможностью взаимодействия между собой и с выступами направляющих их рабочими поверхностями, один из которых выполнен из эластичного материала и закреплен с возможностью возвратно-поступательного перемещения его оси относительно оси другого ролика в направлении, перпендикулярном направлению установки радиоэлектронного блока (2).

Данная стойка также недостаточно надежна в работе, так как,обеспечивая устойчивое положение радиоэлектронного блока в вертикальном направлении, не содержит средства для обеспечения заданного положения блока в горизонтальном направлении, что отрицательно сказывается на электрические контакты разъемов.

Цель изобретения — повышение надежности в работе.

Поставленная цель достигается тем, что в стойке радиоэлектронной аппаратуры, содержащей выдвижные радиоэлектронные блоки, направляющие с выступами и ролики, попарно установленные на каждом радиоэлектронном блоке с возможностью взаимодействия между собой и с выступами направляющих их рабочими поверхностями, один из которых выполнен из эластичного материала и закреплен с возможностью возвратно-поступательного перемещения его оси относительно оси другого ролика в направлении, перпендикулярном направлению установки радиоэлектронного блока, рабочие поверхности роликов и выступов направляющих выполнены в виде ответных сопрягаемых между собой профилей трапецеидального сечения, при этом один из ро5

Зо

55 ликов выполнен из двух идентичных частей, подпружиненных одна относительно другой вдоль его оси.

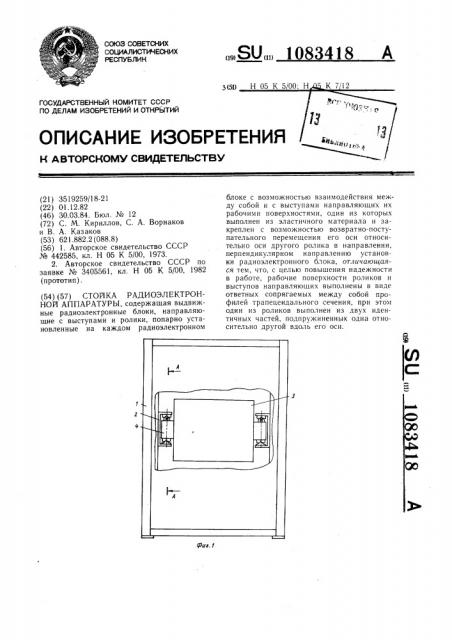

На фиг. 1 изображена стойка, общий вид; на фиг. 2 — сечение А-А на фиг. 1; на фиг. 3 — сечение Б-Б на фиг. 2; на фиг. 4 — сечение В-В на фиг. 2.

Стойка содержит каркас 1, в котором на П-образных направляющих 2 установлены радиоэлектронные блоки 3 с попарно закрепленными на их выступах 4 роликами

5 и 6, взаимодействующими при установке олока 3 с симметрично расположенными на обращенных одна к другой поверхностях направляющих 2 выступами 7 и 8 Рабочие поверхности выступа 7 и ролика 6 выполнены в виде канавок трапецеидального сечения. Выступ 8 направляющей 2 в сечении имеет форму трапеции. Ролик 5 выполнен из двух установленных на оси 9 частей 10 и 11, между которыми размещена пружина 12. Ось 9 ролика установлена в пазу 13 выступа 4 блока 3 с возможностью перемещения относительно оси ролика 6 в направлении, перпенликулярном направлению установки блока в стойке.

Рабочая поверхность ролика 5 выполнена в форме трапеции, размеры сечения которой зависят от относительного положения его частей 10 и 11. Один из роликов 5 или 6 выполнен из эластичного материала.

При свободном положении блока (до установки его в стойку) пружина 12 стремится раздвинуть части 10 и 11 ролика 5, в результате чего эти части скользят по трапецеидальной рабочей поверхности ролика 6, удаляясь от его оси и одновременно перемещая собственную ось 9 до ее соприкосновения с верхним торцом паза 13.

При установке блока в стойку ролики

5 и 6 в начальный момент взаимодействуют с полками П-образной направляющей 2, ориентируя блок только в вертикальном положении. При последующем перемещении блока в сторону разъема стойки (не показан) трапецеидальные рабочие поверхности роликов 5 и 6 входят во взаимодействие с ответными трапецеидальными рабочими поверхностями выступов 7 и 8, в результате чего обеспечивается ориентация блока в двух направлениях — по горизонтали и по вертикали. Причем благодаря тому, что ролик 5 выполнен из двух подпружиненных частей, а его ось 9 установлена с возможностью перемещения, при установке блока автоматически осуществляется выборка зазоров между роликами и направляющей и тем самым повышается точность ориентации блока, а в конечном итоге повышается надежность электрического и механического соединений ответных частей разъемов блока и стойки при работе в условиях повышенных знакопеременных нагрузок.

1083418

4

Составитель Ю. Сотников

Редактор В. Петраш Техред И. Верес Корректор В. Гнрняк

Заказ-1792/55 Тираж 783 Г1одинсное

ВНИИПИ Государственного комитета СССР но делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4
