Рабочий орган почвообрабатывающего электрогидравлического устройства

Рабочий орган почвообрабатывающего электрогидравлического устройства

Иллюстрации

Показать все

Реферат



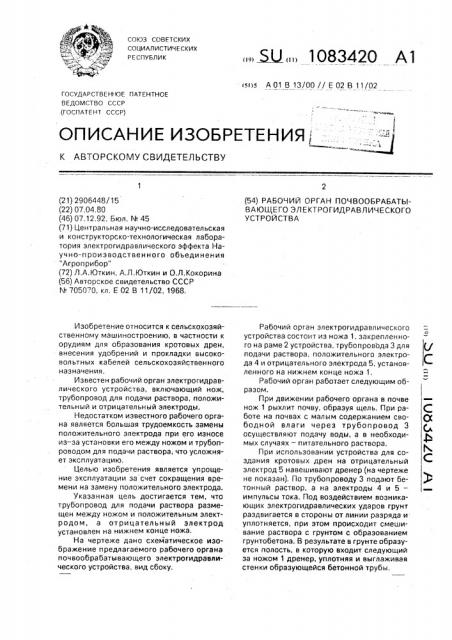

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК. Ж 1083420 А1 (я)л А 01 В 13/00 // Е 02 В 11/02

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОсг)Атент сссР) -.«;л«««««

ОП ИСАН И Е И ЗОБ РЕТЕ Н ИЯ, К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 2906448/15 (22) 07,04.80 (46) 07,12.92. Бюл, ¹ 45 (71) Централ ьная научно-исследо вател ьская и конструкторско-технологическая лаборатория электрогидравлического эффекта Научно-производственного объединения

"Агроприбор" (72) Л.А.Юткин, А.Л.Юткин и О,Л.Кокорина (56) Авторское свидетельство СССР

¹ 705070, кл, E 02 В 11/02, 1968. (54) РАБОЧИЙ ОРГАН ПОЧВООБРАБАТЫВАЮЩЕГО ЭЛЕКТРОГИДРАВЛИЧЕСКОГО

УСТРОЙСТВА

Изобретение относится к сельскохозяйственному машиностроению, в частности к орудиям для образования кротовых дрен, внесения удобрений и прокладки высоковольтных кабелей сельскохозяйственного назначения, Известен рабочий орган электрогидравлического устройства, включающий нож, трубопровод для подачи раствора, положительный и отрицательный электроды.

Недостатком известного рабочего органа является большая трудоемкость замены положительного электрода при его износе из — за установки его между ножом и трубопроводом для подачи раствора; что усложняет эксплуатацию.

Целью изобретения является упрощение эксплуатации за счет сокращения времени на замену положительного электрода.

Указанная цель достигается тем, что трубопровод для подачи раствора размещен между ножом и положительным электродом, а отрицательный электрод установлен на нижнем конце ножа.

На чертеже дано схематическое изображение предлагаемого рабочего органа почвообрабатывающего электрогидравлического устройства, вид сбоку.

Рабочий орган электрогидравлического устройства состоит из ножа 1, закрепленного на раме 2 устройства, трубопровода 3 для подачи раствора, положительного электрода 4 и отрицательного электрода 5, установленного на нижнем конце ножа 1.

Рабочий орган работает следующим образом.

При движении рабочего органа в почве нож 1 рыхлит почву, образуя щель, При работе нэ почвах с малым содержанием свободной влаги через трубопровод 3 осуществляют подачу воды, а в необходимых случаях — питательного раствора.

При использовании устройства для создания кротовых дрен на отрицательный электрод 5 навешивают дренер (на чертеже не показан), По трубопроводу 3 подают бетонный раствор, а на электроды 4 и 5— импульсы тока, Под воздействием возникающих электрогидравлических ударов грунт раздвигается в стороны от линии разряда и уплотняется, при этом происходит смешивание раствора с грунтом с образованием грунтобетона. В результате в грунте образуется полость, в которую входит следующий за ножом 1 дренер, уплотняя и выглаживая стенки образующейся бетонной трубы, 1083420

Формула изобретения

Составитель

Техред M.Mîðãåíòàë

Редактор Т,Шарганова

Корректор ЛЛилипенко

Заказ 561 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4!5

Производственно-издательский комбинат "Патент", r, Ужгород, ул,Гагарина, 101

При использовании устройства для прокладки высоковольтного кабеля оно снабжается дополнительным трубопроводом (на чертеже не показан), устанавливаемым за положительным электродом 4, через который осуществляют подачу компонентов кабеля; изоляционной ленты с токопроводящей жилой и заполняющей грунтобетонную полость битумной массы.

Благодаря установке трубопровода непосредственно за ножом, а положительного электрода за трубопроводом упрощается процесс. замены положительного электрода при износе, что сокращает затраты времени и упрощает эксплуатацию устройства, 15

Рабочий орган почвообрабатывающего электрогидравлического устройства, включающий нож, трубопровод для подачи раствора, положительный электрод и отрицательный электрод, о т л и ч à Io щ и йс я тем, что, с целью упрощения эксплуатации за счет сокращения времени на замену положительного электрода, трубопровод для подачи раствора размещен между ножом и положительным электродом, а отрицательный электрод установлен на нижнем конце ножа.
