Ж 108388

Класс 45а, 28

СССР

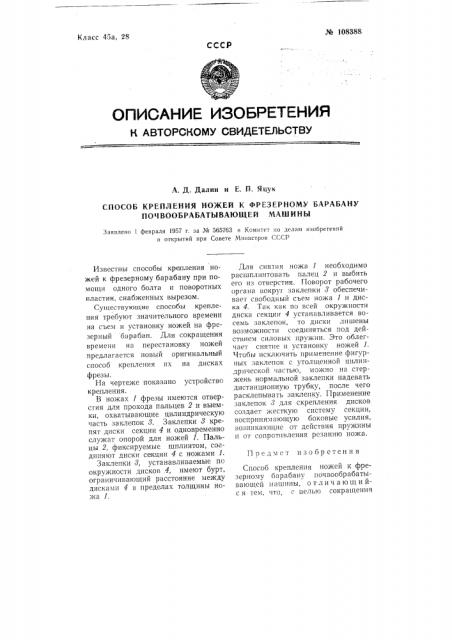

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

А. Д. Далин и Е. П. Яцук

СПОСОБ КРЕПЛЕНИЯ НОЖЕЙ К ФРЕЗЕРНОМУ БАРАБАНУ

ПОЧ ВООБРАБАТЫВАЮЩЕИ НАШ И Н Ы

Заявлено 1 февраля 1957 г. за Ко 565763 в Комитет но делам изобретений и открытий при Совете Министров СССР

Предмет изобретения

Известны способы крепления ножей к фрезерному барабану при помощи одного болта и поворотных пластин, снабженных вырезом.

Существующие способы крепления требуют значительного времени на съем и установку ножей на фрезерный барабан. Для сокращения времени на перестановку ножей предлагается новый оригинальный способ крепления их на дисках фрезы.

На чертеже показано устройство крепления.

В ножах 1 фрезы имеются отверстия для прохода пальцев 2 и выемки, охватывающие цилиндрическую часть заклепок 8. Заклепки 8 крепят диски секции 4 и одновременно служ а т оп ор ой для ножей 1, Пальцы 2, фиксируемые шплинтом, соединяют диски секции 4 с ножами 1.

Заклепки о, устанавливаемые по окружности дисков 4, имеют бурт, ограничивающий расстояние между дисками 4 в пределах толщины ножа 1.

Для снятия ножа необходимо расшплинтовать палец 2 и выбить его из отверстия. Поворот рабочего органа вокруг заклепки 8 обеспечивает свободный съем ножа 1 и диска 4. Так ках по всей окружности диска секции 4 устанавливается восемь заклепок, то диски лишены возможности соединяться под действием силовых пружин. Это облегчает снятие и установку ножей 1.

Чтооы исключить применение фигурIlbIx захлепок с утолщенной цилиндрической частью, можно на стержень нормальной заклепки надевать дистанционную трубку, после чего расклепывать заклепку. Применение заклепок 3 для скрепления дисков создает жесткую систему секции, воспринимающую боковые усилия, возникающие от действия пружины и от сопротивления резанию ножа.

Способ крепления ножей к фрезерному барабану почвообрабатывающей машины, отличающийс я тем, что, с целью сокращения № 108388

Отв. редактор И. В. Макаров

Стандарггиз. Подл. и печ. 3IJlll 958 .r. Объем 0,125 и. л. Тираж 250. Цена 25 кок

Типография комитета по дедам изобретений и открытий при Совете Министров СССР

Москва, Неглинная, д. 23. Зак. l592 времени на замену ножей, «репление последних «дискам - åê öèè осуществлено при помощи пальцев. проходящих;срез отверстия в дисках и ножах и при помощи соединяющих диски заклепок, цилиндрическая часть которых охватывается выемками ножей.
