Реферат



1. УСТРОЙСТВО ДЛЯ НАНЕСЕ ОТДЕЛОЧНОГО СОСТАВА НА ИЗДЕЛИЕ ПЛ iKOfl ФОРМЫ, содержащее накатываю .шее приспособление в виде ракеля, сетчатый шаблон, на котором разме щена по всей рабочей ширине издел 00 00 00 ;о 00 ограниченная упУютненными относительно и1аблона боковыми стенками камера, высота которой и зоны заполнения ее преаышают высоту ракеля, a одна из боковых стенок установлена с возможностью перемещения относительно других стенок, трубопровод подачи состава в камеру, разметенный по всей ее ширине, о т л ич/ a ю щ е е с я тем, что, с целью повышения качества нгшесения состава в виде пены за счет предотвращения попадания состава на обработанную ракелем часть шаблона, на накатывающем приспособлении по всей его рабочей ширине установлена ограничительная стенка, причем между ограничительной стенкой и накатывающим приспособлением размещено уплотнение . Ю

СО08 СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ОПИСАНИЕ ИЗОБРЕТЕ

Н 0АТЕНТУ

ГОСУДАРС ТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3374299/23-05 (22 ) 15.09.81 (31) Р3034806.2 (32) 16.09.80 (33) ФРГ . (46) 30,03.84. Вюл. Ю 12 (75) Матиас Миттер (Австрия) (53) 678.056(088.8) (56) 1. Акцептованная заявка ФРГ

В 2514586, кл. В 41 F 15/42, 1976.

2. Акцептованная заявка ФРГ

9 2300290, кл. В 41 F 15/42, 1977 (прототип). (54) (57) 1. уСТРОйСТВО ДНЯ НАНЕСЕНИЯ .ОТДЕЛОЧНОГО СОСТАВА HA ИЗДЕЛИЕ ПЛОС КОЯ ФОРМЫ, содержащее накатываю- . .щее приспособление в виде ракеля, сетчатый шаблон, на котором размещена по всей рабочей ширине изделия

„„SU „„,1 083898 A

1 ограниченная уплотненными относительно шаблона боковыми стенками камера, высота которой и эоны заполнения ее превышают высоту ракеля, а одна из боковых стенок установ" лена с возвюжностъю перемещения относительно других стенок, трубопровод подачи состава s камеру, раз- мещенный по всей ее ширине, о т л ич а ю щ е е с я тем, что,. с целью повышения качества нанесения состава в виде пены за счет предотвращения попадания состава на обработанную ракелем часть шаблона, на накатывающем приспособлении по всей

его рабочей ширине установлена ограннчительная стенка, причем между I ограничительной стенкой и накатывающим приспособлением размещено уплотнение.

1083898

15 де пены.

2 ° Устройство по п.1, о т л и ч а ю щ е е с я тем, что трубопровод подачи состава в камеру соединен с пеногенератором, которым снабжено устройство.

3. Устройство по пп.1 и 2, о т л и ч а ю щ е е с я тем, что под сетчатым шаблоном в месте размещения камеры установлено всасывающее приспосббление в виде короба.

4. Устройство по пп.1-3, о т л ич а ю щ е е с я тем, что ракель выполнен в виде пластины с крепежным элементом, на котором установлена ограничительная стенка.

5. Устройство по пп.1-4, о т л ич а ю щ е е с я тем, что между ограничительной стенкой и ракелем

Иэобретениеотносится к устройствам для нанесения состава .на иэделия методом трафаретной печати, в частности к устройствам для нанесения отделочного состава предпочтительно во вспененном виде на изделия плоской формы в виде бумаги, стекла или волокнистых текстильных материалов посредством накатывающего приспособления, и может быть использовано, например, в текстильной промышленйости для крашения особенно ворсистых иэделий.

Известно устройство для нанесения отделочного состава в виде краски на иэделие плоской формы, включающее сетчатый шаблон, накатывающее приспособление в виде ракеля и камеру для отделочного состава, ограниченную относительно шаблона боковыми стенками (1J.

Известное устройство имеет уровень заполнения отделочным составом ниже накатывающего приспособления. При заполнении выше укаэанного уровня накатывающее приспособление заливается отделочным соста вом, который, попадая на уже обработанные участки изделия, приводит к загрязнению, образованию пятен, т.е. к браку.

Наиболее близким к изобретению по технической сущности и достигаемому результату является устройство для нанесения отделочного состава на изделие плоской формы, содержащее накатывающее приспособление в виде ракеля, сетчатый шаблон, на котором размещена по seep рабочей ширине изделия ограниченная уплот ненными относительно шаблона бокоили его крепежным элементом установлен с воэможностью регулирования его положения уплотнительный башмак, причем на нижней поверхности башмака размещено уплотнение.

6. Устройство по пп.1-5, о т— л и ч а ю щ е е с я тем, что трубопровод,подачи состава в камеру установлен над ограничительной стенкой и соединен с ней.

7. Устройство по пп.1-6, о т л ич а ю щ е е с я тем, что сетчатый шаблон натянут на направляющие ролики, установленные в подшипниках, причем на корпусе одного иэ подшипников закреплена рама с поперечинами, на одной из котррых закреплена передняя стенка камеры.

2 выми стенками камера, высота которой и эоны заполнения ее превышают высоту ракеля, а одна из боковых стенок установлена с воэможностью перемещения относительно других стенок, трубопровод подачи состава в камеру, размещенный по всей

lee ширине (23.

Конструкция известного устройст10 ва не позволяет достигнуть более высокого статииеского давления отделочного состава особенно во вспененном виде на сетчатый шаблон и тем саьым надежно предотвратить попадание отделочного состава на заднюю сторону накатывающего приспо,собления. Подобное загрязнение при водит к загрязнению сетчатого шаблона, а затем уже и обработанного участка изделия. В результате наносимый слой получается неточным, нечистым и неправильным, особенно при использовании состава в виЦель изобретения - повышение ка2 чества нанесения состава в виде пены эа счет предотвращения попадания состава.на обработанную ракелем часть шаблона.

Поставленная цель достигается

;тем, что в устройстве для нанесения отделочного состава на изделие плоской формы, содержащем накатывающее приспособление в виде ракеля, сетчатый шаблон, на котором размещена по всей рабочей ширине изделия ограниченная уплотненными относительно шаблона боковыми стенками камера, высота которой и зоны заполнения ее превышают высоту ракеля, а одна иэ боковых стенок ус,1083898

60 устройства, при котором между огра» ничительной стенкой 6 и ракелем 3 или ее крепежным элементом 35 устаего положения уплотнительный баш65 тановлена с воэможностью перемеще-. ния относительно других стенок, трубопровод подачи состава в камеру, размещенный по всей ее ширине, на накатывающем приспособлении по всей его рабочей ширине установлена ограничительная стенка, причем между ограничительной стенкой и накатывающим приспособлением размещено уплотнение.

При этом трубопровод подачи состава в камеру соединен с пеногенератором, которым снабжено устройство.

Причем под сетчатым шаблоном в месте размещения камеры установлено . всасывающее приспособление в виде короба.

Кроме того, ракель выполнен в виде пластины, с крепежным элементом, на котором установлена ограничительная стенка.

При этом между ограничительной стенкой и ракелем или его крепежным элементом установлен с воэможностью регулирования его положения уплотнительный башмак, цричем íà нижней поверхности башмака размещено уплотнение.

При этом трубопровод подачи состава в камеру установлен над ограничительной стенкой и соединен с ней.

При этом сетчатый шаблон натянут на направляющие ролики, установленные в подшипниках, причем на корпусе одного из подшипников закреплена рама с поперечинами, на одной из которых закреплена передняя стенка камеры.

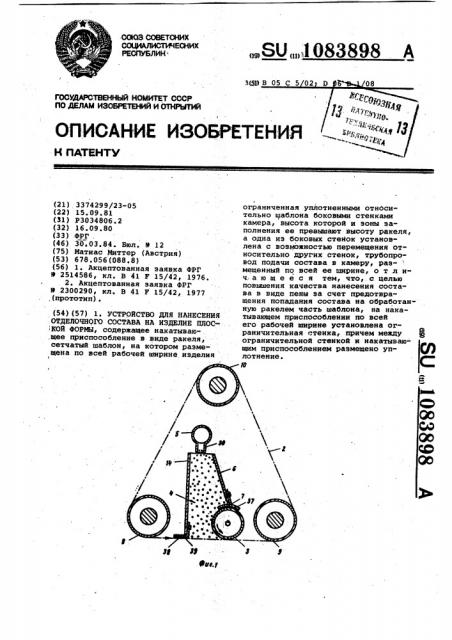

На фиг.1 схематично изображено устройство с валковым ракелем, вид сбоку, разрез; на фиг.2 - то же, с ракелем в виде пластины; на фиг.3 вариант выполнения устройства с всасывающим приспособлением, вид сбоку; на фиг.4 — устройство, вид csepxy; на фиг.5 - пеногенератор и схема подвода вспененного состава к каме.ре; на- фиг.б - вариант выполнения устройства с трубопроводом, закрепленным на ограничительной стенке.

Устройство для нанесения -отделочного состава на изделие плоской формы содержит корпус 1, на котором смонтированный сетчатый шаблон 2, накатывающее приспособление 3 в ви" де ракеля, камера 4, трубопровод 5 ,подачи состава в камеру. Камера 4 размещена на сетчатом шаблоне 2 по всей рабочей ширине изделия и ограничена боковыми стенками (не обозначены), уплотненными относительно сетчатого шаблона. Высота камеры 4 и зоны заполнения ее превышают вы-. соту ракеля 3. Одна из боковых стенок камеры установлена с возможностью перемещения относительно других стенок. Трубопровод 5 подачи соста5

40 ва в камеру 4 размещен по всей ее ширине. На накатывающем приспособлении 3 по всей его рабочей ширине установлена ограничительная стенка 6. Между ограничительной стенкой 6 и накатывающим приспособлением 3 размещено уплотнение 7.

Сетчатый шаблон 2 натянут иа направляющие ролики 8-10, установленные в подшипниках 11. Причем на корпусе одного из подшипников закреплена рама 12 с поперечинами 13, на одной из которых закреплена передняя стенка 14 камеры 4.

Устройство снабжено пеногенератором, включающим емкость 15 с запасом жидкого состава в виде краски, воды или вспениваемого средства, заборный трубопровод 16, шестеренчатый насос 17 с приводом от двигателя 18, напорный трубопровод 19, расходомер 20 жидкого состава, смесительную головку 21, компрессор 22, трубопровод 23 с регулирующими элементами в виде крана 24 и редуктора 25 для обеспечения необходимого соотношения компонентов в смесительной головке, расходомер 26 сжатого воздуха. Внутри смесительной головки 21 установлена смесительная емкость 27 с отверстиями 28 в нижней части для подачи сжатого воздуха. Для подачи жидкого состава в смесительную емкость в нижней ее части по центру выполнено отверстие.

В смесительной емкости 27 расположены смешивающие элементы в виде гранулированного продукта — камеш-. ков, стеклянных шариков и т.п. Пеногенератор соединен с трубопроводом 5 подачи состава шлангом 29.

Причем трубопровод 5 выполнен с расположенными на одинаковом расстоянии друг от друга выпускными патрубкамн 30.

Устройство может включать всасывающее приспособление 31 в виде короба с отверстиями 32, установленное с возможностью горизонтального перемещения под сетчатым шаблоном 2 в месте размещения камеры 4, Оно может быть оборудовано краскоотделителем (не показан) и соединено через шланг 33 с регулируемым всасывающим насосом 34 для создания необходиМого вакуума.

Ракель 3 может быть выполнен в виде валика или пластины с крепежным элементом 35 на поперечине 36 на котором установлена ограничительная стенка б.

Возможен вариант выполнения новлен с воэможностью регулирования

1083898 мак 37, на нижней поверхности кото-. рого размещено уплотнение 7.

Трубопровод 5 подачи состава в камеру может быть установлен над ограиичительной стенкой 6 и соединен с ней.

Передняя стенка 14 камеры в нижней части имеет уплотнительную планку 38 с уплотнением 39. Уплотнительная планка 38 выполнена съемной и установлена с возможностью перемещения по высоте.

Сетчатый шаблон 2 может быть выполнен неподвижным или перемещающимся в виде ленты или круглого трафарета с трафаретными кольцами 40 на концах. При использовании всасывающего приспособления 31 устройство выполняют с воздухопроницаемым печатным полотном 41 для размещения на нем плоского иэделия.

Устройство работает следующим образом.

Отделочный состав подают посредством насоса (не показан) по трубопроводу 5 в камеру. 4 или же (в случае нанесения вспененного соста5 ва) через пеногенератор в трубопровод 5, иэ которого пена поступает в камеру 4. Плоское иэделие 42 перемещают транспортером под сеточным шаблоном, через который отделочный состав продавливают накатывающим

10 приспособлением 3 в виде ракеля.

Вспенивание отделочного состава, увеличивающее его объем, и последующее продавливание пены через сетча15 тый шаблон позволяют равйомерно распределять по рабочей ширине плоского изделия незначительный объем состава в растворе.

20 Использование данного изобретения обеспечивает повышение качества выпускаемой продукции.. 1083898

13

f1

44рю. ф

1083898
