Реферат



ПОКРЫТИЕ ТЕПЛИЦЫ, содержащее несущую конструкцию, состоящую из верхнего и нижнего поясов и решетки, и ограждение с коньковым и лотковым элементами , шпросами и светопрозрачным заполнением , отличающееся тем, что, с целью снижения материалоемкости несущей конструкции при увеличенном пролете теплицы, несущая конструкция покрытия установлена над ограждением, а коньковый элемент ограждения совмещен с нижним поясом несущей конструкции. (Л 00 ее со а ю г/г.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1083962

3дц А 01 G 9/14

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3415370/30-15 (22) 29.03.82 (46) 07,04.84. Вюл. № 13 (72) В. И. Шишкин (53) 728.98 (088.8) (56) 1. Авторское свидетельство СССР № 612660, кл. А 01 G 9/14, 1978. (54) (57) ПОКРЫТИЕ ТЕПЛИЦЫ, содержащее несущую конструкцию, состоящую из верхнего и нижнего поясов и решетки, и ограждение с коньковым и лотковым элементами, шпросами и светопрозрачным заполнением, отличающееся тем, что, с целью снижения материалоемкости несущей конструкции при увеличенном пролете теплицы, несущая конструкция покрытия установлена над ограждением, а коньковый элемент ограждения совмещен с нижним поясом несущей конструкции.

1083962

Изобретение относится к строительству и предназначено для использования в конструкциях теплиц.

Известено покрытие теплицы, содержащее несущую конструкцию, состоящую из верхнего и нижнего поясов и решетки, и ограждение с коньковым и лотковым элементами шпросами и светопрозрачным заполнением (1).

Недостатком известного покрытия теплицы является значительная материалоемкость несущей конструкции.

Цель изобретения — снижение материалоемкости несущей конструкции при увеличенном пролете теплицы.

Указанная цель достигается тем, что несущая конструкция покрытия установлена над ограждением, а коньковый элемент ограждения совмещен с нижним поясом несущей конструкции.

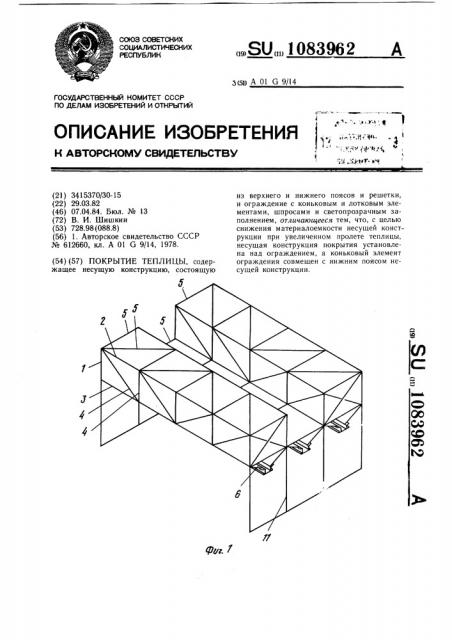

На фиг. 1 схематически изображено покрытие теплицы аксонометрия, общий вид; 20 на фиг. 2 — то же, вид сбоку; на фиг. 3— узел 1 на фиг. 2.

Покрытие теплицы включает несущую конструкцию 1, состоящую из верхнего пояса 2, нижнего пояса 3, решетки 4, связей 5, и ограждение 6, состоящее из конькового элемента, совмещенного с нижним поясом 3 несущей конструкции 1, шпроса 7, лоткового элемента 8, светопрозрачного заполнения 9 и крепежного элемента 10, например винта.

Несущая конструкция 1 установлена на стойки 11.

Несущая конструкция 1 вынесена за пределы ограждения 6, что дает возможность выполнить ее пространственной и этим обеспечить общую устойчивость конструкции и всех ее элементов при увеличенных проле- 35 тах теплиц. Несущая конструкция 1 может быть выполнена, например в виде плоских форм, соединенных диафрагмами, трехгранных форм, структурной плиты.

Вынесение несущей конструкции 1 за пределы ограждения 6 обеспечивает возможность выполнения ее с рациональными геометрическими параметрами и снижения за счет этого ее материалоемкости.

Нижний пояс 3 несущей конструкции 1 выполнен прямолинейным и имеет поперечное сечение, соответствующее коньковому элементу ограждения 6, что обеспечивает возможность совмещения одним элементом функции нижнего пояса несущей конструкции и конькового элемента ограждения.

К коньковому элементу с помощью крепежных элементов 10 прикреплены своими верхними концами шпросы 7, к нижним концам которых с помощью крепежных элементов 10 подвешен лотковый элемент 8. Такая конструкция ограждения 6 обеспечивает статическую работу шпросов 7 в условиях выгодного сочетания растяжения с изгибом. На коньковый элемент, шпросы 7 и лотковый элемент 8 установлено светопрозрачное заполнение 9, наклонное расположение которого обеспечивает стекание атмосферной влаги в лотковый элемент 8, а конденсата — в лотковый элемент 12. Монтаж светопрозрачного заполнения 9 может быть предусмотрен как снаружи, так и изнутри помещения, что дает возможность выбрать рациональную схему монтажа и снизить его трудоемкость.

Предлагаемое покрытие теплицы, по сравнению с прототипом, позволяет снизить материалоемкость покрытия на 10 — 20% для теплиц соответствующих пролетов, увеличить пролет теплиц с 18 до 24 — 48 м за счет совмещения конькового элемента ограждения с нижним поясом несущей конструкции и выполнения последней пространственной.

1083962

Редактор Г. Гербер

Заказ 1819/2

Составитель Л. Лебедев

Техред И. Верес Корректор М. Демчик

Тираж 722 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4
