Реферат



ВЕТРОСИЛОВАЯ УСТАНОВКА СУДНА, содержащая мачту с механизмом ее вращения вокруг своей оси. 5 rrafHi3H tf J ft 13 1 ТрНйЧНУ АУ iMikJfMOTtUr реями и мягкими парусами, отличающаяся тем, что, с целью рбеспечения механизации постановки fl уборки рангоута и парусов, мачта выполнена из телескопических отрезков , на каждом из которых установлены на разных высотах по два рея, из которых один закреплен неподвижно, а другой снабжен приводом его вращения вокруг своей оси для намотки на него мягких lapycoB.

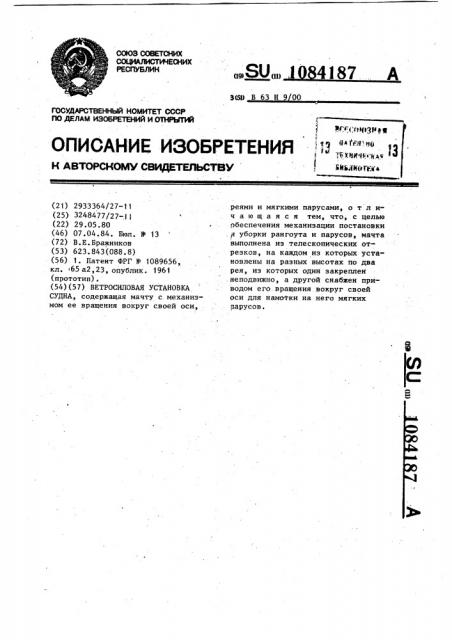

СОЮЗ СОВЕТСКИХ

О °

РЕСПУБЛИН

09) (11) 3(59 В 63 Н 9 00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

По ДЕЛАМ ИЗОБ ЕТЕНИЙ И ОТНРЫтий Рг У ЦУ Р 1

ОПИСАНИЕ ИЗОБРЕТЕНИЯ 1 „"*„„""„",,,",."„,„И

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 (21) 2933364/27-11 (25) 3248477/27-11 (22) 29.05.80 (46) 07.04.84. Бюл. 9 13 (72) В.E.Áðàæíèêîâ (53) 623 ° 843(088.8) (56) 1. Патент ФРГ N - 1089656, кл. i 65 а2, 23, опублик . 1961 (прототип). (54)(57) ВЕТРОСИЛОВАЯ УСТАНОВКА

СУДНА, содержащая мачту с механизМоМ ее вращения вокруг своей оси, реями и мягкими парусами, о т л ич а ю щ а я с я тем, что, с целью обеспечения механизации постановки . а уборки рангоута и парусов, мачта выполнена из телескопических отрезков, на каждом из которых установлены на разных высотах ло два рея, из которых один закреплен . неподвижно, а другой снабжен приводом его.вращения вокруг своей оси для намотки на него мягких рарусов.

Ф 10841

Изобретение относится к водному транспорту, а именно к парусно-моторным судам.

Известна ветросиловая установка судна, содержащая мачту с механизмом ее вращения вокруг своей оси, реями и мягкими парусами f1) ..

Недостатком известного устройства является то, что при встречном вет ре или штиле, когда паруса не 10 работают, мачты с реями оказывают аэродинамическое conpîòèâëåíèå движению судна под топливным двигателем, а при шторме создают опасность опрокидывания судна, Целью изобретения является обеспечение механизации постановки и уборки рангоута и парусов.

Указанная цель достигается тем, что в ветросиловой установке суд- щ0 на, содержащей. мачту с механизмом ее вращения вокруг своей оси, реями и мягкими парусами, мачта выполнена из телескопических отрезков, на каждом из которых установлены на разных высотах по два рея, иэ которых один закреплен неподвижно, а другой снабжен приводом его враще- ния вокруг своей оси для намотки на него мягких парусов.

На фиг. 1 представлена схема ветросиловой установки судна, поперечный разрез, на фиг. 2 — механизм вращения рея.

Устройство содержит установленную в корпусе судна 1 мачту 2. Мачта опирается на упорный подшипник 3

87 и удерживается в вертикальном положении радиальными подшипниками 4.

Привод вращения мачты содержит электродвигатель 5 и конические шестерни 6 и 7. Мачта состоит из полых трубчатых секций О, Ь, 6 и t.,,кото-. рые входят одна в другую, как поршни с отверстиями, а их общая полость соединена с компрессором 8 трубой 9.

Полотнища парсов 10 прикреплены верхней шкаториной к неподвижно закрепленному на трубчатой секции рею 11, а нижней шкаториной — к вращающемуся с помощью механизма вращения 12 рею 13. Механизм вращения

12 содержит пару шестерен 14, установленных в коробке 15, которая с помощью кронштейна 16 крепится к нижерасположенной трубчатой секции, н электродвигатель 17.

Для постановки рангоута с парусами подается воздух от компрессора

8 по трубе 9 в полость, трубчатых секции a д, Ь и мачты 2.. При этом реи 1 1 натягивают паруса 10 сматывая их с реев 13. Для уборки рангоута с парусами, стравлнвается воздух иэ полостей трубчатых секций а, Ь, Ь и ъ мачты 2 и с помощью электродвигателей и механизма вращения 12 паруса 10 наматываются на реи 13, ускоряя спуск рангоута.

Предложенное устройство позволяет механизировать постановку и уборку рангоута и парусов в надстройку судна или в трюм.

1084387

1084187

Ф

l °

1.
