Реферат



1. ТРАНСПОРТИРУЮЩАЯ ТРУБА , включающая трубу с винтовой спи ралью, закрепленной на внутренней поверхности трубы, с загрузочным и разгрузочным окнами, приемник и привод врапдения трубы; отличающаяся тем, что, с целью повышения эффективности работы путем исключения сводообразования, она снабжена диском с карманами, размещенным в зоне загрузочного окна и установленным наклонно относительно оси трубы. 2.Труба по п. 1, отличающаяся тем, что диск выполнен с окнами, расположенными напротив карманов со стороны, соответствующей направлению вращения трубы. 3.Труба по пп. 1 и 2, отличающаяся тем, что диск и дно карманов выполнены криволинейными. 4.Труба по пп. 1-3, отличающаяся тем, что труба и винтовая спираль выполнены из антифрикционного материала. (Л 00 4 Ю

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

Э 511 В 65 G 33/12

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPCHOMY СВИДЕТЕЛЬСТВУ иг.

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3541195/27-03 (22) 11.01.83 (46) 07.04.84. Бюл. № 13 (72) В. Н. Волков (53) 621.867.4 (088.8) (56) 1. Авторское свидетельство СССР № 685585, кл. В 65 G 33/00, 1977.

2. Авторское свидетельство СССР по заявке № 3263827/03, кл. В 65 G 33/00, 1981 (прототип). (54) (57) 1. ТРАНСПОРТИРУЮЩАЯ ТРУБА, включаюшая трубу с винтовой спиралью, закрепленной на внутренней поверхности трубы, с загрузочным и разгрузочным окнами, приемник и привод вращения трубы, „„SU„„1084204 А отличающаяся тем, что, с целью повышения эффективности работы путем исключения сводообразования, она снабжена диском с карманами, размещенным в зоне загрузочного окна и установленным наклонно относительно оси трубы.

2. Труба по п. 1, отличающаяся тем, что диск выполнен с окнами, расположенными напротив карманов со стороны, соответствуюшей направлению вращения трубы.

3. Труба по пп. 1 и 2, отличающаяся тем, что диск и дно карманов выполнены криволинейными.

4. Труба по пп. 1 — 3, отличающаяся тем, что труба и винтовая спираль выполнены из антифрикционного материала.

1084204

Изобретение относится к подъемно-транспортному машиностроению, а именно к транспортирующим трубам, и может быть использовано для перемещения штучных изделий и сыпучих материалов.

Известна транспортирующая труба, включающая трубу с винтовой спиралью на внутренней стенке и загрузочным окном и привод вращения (1).

Недостатками известного устройства являются низкая надежность работы при транспортировании штучных изделий, так как возможно заклинивание изделий с выступающим концом перегрузочной камеры; низкая надежность загрузки штучных грузов и сыпучих материалов из-за возможности образования свода из загружаемых грузов и прекращения подачи грузов в транспортирующую трубу; низкая производительность, так как объем загружаемого материала ограничен высотой внутренней винтовой спирали.

Наиболее близкой к изобретению является транспортирующая труба, включающая трубу с винтовой спиралью, закрепленной на внутренней поверхности устройства, загрузочным и разгрузочным окнами, приемник и привод вращения трубы (2).

Недостатком данного устройства является низкая эффективность работы из-за низкой надежности загрузки при транспортировании сцепляющихся грузов (например, галтовочные звездочки), так как груз слабо перемешивается, сцепляется и образует свод, подача грузов в транспортирующую трубу прекращается.

Целью изобретения является повышение эффективности работы транспортирующей трубы путем исключения сводообразования.

Указанная цель достигается тем, что транспортирующая труба, включающая трубу с винтовой спиралью, закрепленной на внутренней поверхности трубы с загрузочным и разгрузочным окнами, приемник и привод вращения трубы, снабжена диском с карманами, размещенными в зоне загрузочного окна и установленным наклонно относительно оси трубы.

Кроме того, диск выполнен с окнами, расположенными напротив карманов со стороны, соответствуюшей направлению вращения трубы.

При этом диск и дно карманов выполнены криволинейными.

Труба и винтовая спираль выполнены из антифрикционного материала.

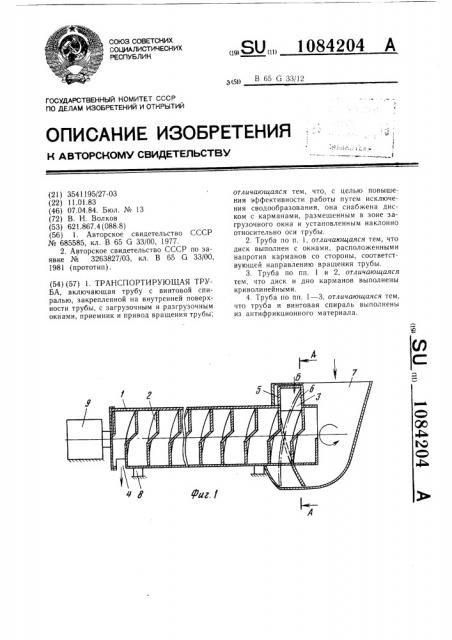

На фиг. I изображена транспортирующая труба в горизонтальном положении; на фиг. 2 — разрез А — А на фиг. 1; на фиг. 3 — транспортирующая труба в наклонном положении; на фиг. 4 — то же, с двухзаходной винтовой спиралью, вариант исполнения; на фиг. 5 — то же, для подачи сыпучих материалов, вариант исполнения.

Транспортирующая труба состоит из трубы 1, на внутренней поверхности которой закреплена винтовая спираль 2 и выполнены окна загрузки 3 и выгрузки 4. В зоне окна загрузки 3 на трубе 1 закреплен наклонно к оси труоы криволинейный диск 5 с карманами 6, расположенными на вогнутой поверхности диска 5. Перед трубой 1 расположен приемник 7. Труба 1 установлена на опорных роликах 8. Транспортирующая труба имеет привод вращения 9 и в наклонном положении выполнена со стойками IO и имеет вал 11, установленный по оси трубы 1. Винтовая спираль 2 может быть выполнена многозаходной, например двухзаходной, при этом в зоне загрузки трубы 1 выполнено несколько окон загрузки 3, соответственно шагу витков спирали 2 (фиг. 4).

Кроме того, диск 5 может быть выполнен с окнами 12, расположенными относительно карманов 6 со стороны, соответствующей направлению вращения.

Транспортирующая труба работает следующим образом.

Транспортируемый материал подают в неподвижный приемник 7. Привод 9 сообщает вращение трубе 1 и жестко соединенному с ним наклонно относительно оси трубы криволинейному диску 5 с карманами 6.

Вращение трубы 1 с криволинейным диском 5 предотвращает образование свода в приемнике 7, так как, входя в контакт с подаваемым материалом, они производят интенсивное ворошение и принудительный захват подаваемого материала карманами 6.

При дальнейшем вращении трубы 1 транспортируемый материал, захваченный карманом 6, поднимается и далее под действием собственной силы тяжести по дну кармана 6 через окно загрузки 3 гоступает в трубу 1 на винтовую спираль 2. Винтовая спираль 2 при вращении трубы 1 подает транспортируемый материал к окну выгрузки 4, откуда он под действием собственной силы тяжести поступает на дальнейшую обработку.

При транспортировании сыпучих материалов диск 5 выполняют с окнами 12 (фиг. 5). При этом при вращении трубы 1 сыпучий материал поступает через окна 12 в карманы 6, поднимается и под действием собственной силы тяжести по дну кармана 6 через окно загрузки 3 поступает. в трубу 1 на винтовую спираль 2 и т. д. Выполнение транспортирующей трубы из антифрикционного материала (например, фторопласт) позволяет увеличить допустимые углы наклона транспортирующей трубы.

Изобретение обеспечивает повышение эффективности работы, так как за счет интенсивного ворошения транспортируемого материала в приемнике диском с карманами исключается образование свода транспортируемого материала (в частности, слипаюшихся материалов, сцепляющихся грузов).

1084?04

1084204

Редактор Л. Повхан

Заказ 1902/14

Составитель Г. Малышко

Техред И. Верес Корректор Л. Пилипенко

Тираж 843 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4
