Реферат



КОНВЕРТЕР, содержащий корпус с цапфовыми узлами и поясом жесткости , отличающийся тем, что, с целью повьппения надежности и долговечности, пояс жесткости вьшолнен в виде полуколец шарнирно сочлененних с цапфовыми узлами.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (!9) ()1) А

3 у С 21 С 5/42

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

rlG ДЕЛАМ ИЗОБРЕТЕНИЙ И OTHPblTHA

ОПИСАНИЕ ИЗОБРЕТЕНИЯ/, "", "-" :.. (К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

/ (54)(57) КОНВЕРТЕР, содержащий корпус с цапфовыми узлами и поясом жесткости, отличающийся тем, что, с целью повышения надежности и долговечности, пояс жесткости выполнен в виде полуколец шарнирно сочлененных с цапфовыми узлами. (21) 3419896/22-02 (22) 10.02.82 (46) 07.04.84. Бюл. У 13 (72) А.С.Брук и А.В.Лукин (7 1) Производственное объединение

"Ждановтяжмаш" (53) 669.184.244.66 (088.8) (56) 1. Авторское свидетельство СССР

N - 260650, кл. С 21 С 5/42, 1967.

2. Майоров А.И. Кислородные конвертеры большой емкости в СССР и за рубежом. Обзор НИИинформтяжмаш у. 1-68-.3, M., 1968, с. 53, фиг. 24.

1084306

Изобретение относится к металлур-гии, а именно к конструкции кислородного конвертера.

Известен конвертер, содержащий корпус, установленный.с зазором в опорком кольце о цапфоамми узлами (1), Недостатками его являются относительная сложность системы крепления корпуса к опорному кольцу и повышенная металлоемкость, вызван- 10 ная необходимостью обеспечения жесткости и прочности опорного кольца., Наиболее близким по технической сущности и достигаемому результату к предлагаемому является конвертер, 15 содержащий корпус с цапфовыми узлами и поясом жесткости j2) .

Недостатками этого конвертера являются низкие надежность и долговечность, вызванные ограничением темпе- 20 ратурных деформаций корпуса при же.стком креплении пояса жесткости.

Цель изобретения — повышение на- дежности и долговечности конвертера.

Поставленная цель достигается 25. тем, что в конвертере, содержащем корпус с цапфовыми узлами и поясом жесткости, пояс жесткости выполнен.„ в виде полуколец, шарнирно соединенных с цапфовыми узлами. 30

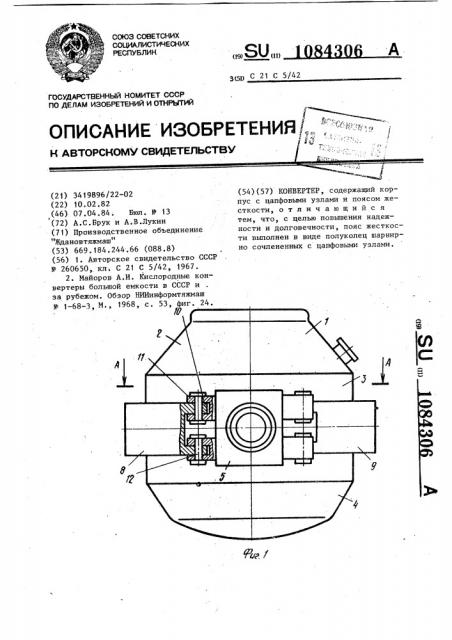

На фиг. 1 изображен конвертер, общий вид; на фиг. 2 — разрез А-А на фиг. 1.

Конвертер содержит корпус 1, состоящий из горловины 2, обечайки 3, донной части 4 и цапфовых узлов 5 и 6, связанных между собой поясом

7 жесткости, выполненным в виде полу колец 8 и 9, которые проушинами 10 закреплены в кронштейнах 11 посред- 40 ством осей 12. Кронштейны 11 жестко закреплены на цапфовых узлах 5 и 6.

Конвертер работает следующим образом.

В процессе эксплуатации корпус

1 занимает вертикальное, горизонтальное и наклонное положения. Во всех положениях цапфовые узлы 5 и 6 нагружены изгибающим моментом от массы конвертера, при этом корпус

1 также подвергается нагружению.

Однако его деформация ограничена тем, что часть нагрузки воспринимают полукольца 8 и 9.

В вертикальном положении конвертера они испытывают напряжения кручения, в горизонтальном — верхнее полукольцо испытывает сжимающие напряжения и напряжения изгиба в среднем сечении, а нижнее полукольцо испытывает растягивающие напряжения и напряжения изгиба в среднем сечении, в наклонном — одно из полуколец испытывает напряжения кручения сжатия и изгиба в среднем сечении, а другое — напряжения кручения, растяжения и изгиба в среднем сечении.

Тепловая деформация корпуса конвертера компенсируется за счет удлинения полуколец, температура которых близка температуре корпуса.

Выравнивание температуры корпуса и полуколец достигается уменьшением радиального зазора между ними и установкой тепловых экранов на верхней и нижней полках полуколец.

Выполнение пояса жесткости в виде полуколец, шарнирно сочлененных с цапфовыми узлами повышает жесткость корпуса конвертера в районе цапфовык узлов, что обеспечивает длительную эксплуатацию конвертера без значительной деформации его корпуса.

Это повышает надежность работы подшипниковых узлов и привода наклона. Экономический эффект от использования изобретения составляет около 11 тыс.р. в год.
