Класс 30h, 14,% )Î8443

СССР

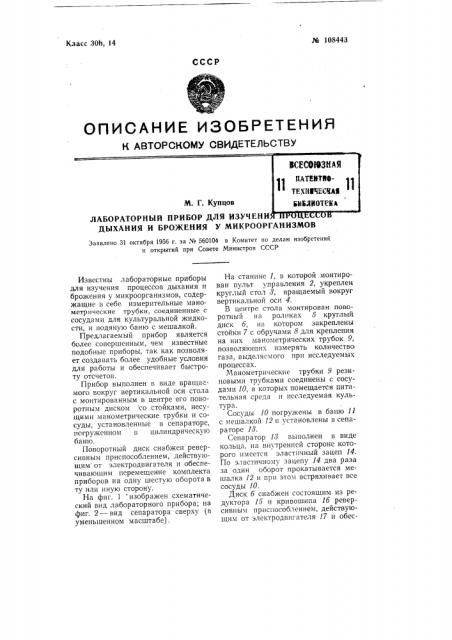

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ДЫХАНИЯ И БРОЖЕНИЯ У МИКРООРГАНИЗМОВ

Заявлено 31 октября 1956 г. за ¹ 560104 в Комитет по делам изобретений н открытий при Совете Министров СССР

Известны лабораторные приборы для изучения процессов дыхания и брожения у микроорганизмов, содержащие в себе измерительные манометрические трубки, соединенные с сосудами для культуральной жидкости, и водяную баню с мешалкой.

Предлагаемый прибор является более совершенным, чем известные подобные приборы, так как позволяет создавать более удобные условия для работы и обеспечивает быстроту отсчетов.

Прибор выполнен в виде вращаемого вокруг вертикальной оси стола с монтированным в центре его поворотным диском со стойками, несущими манометрические трубки и сосуды, установленные в сепараторе, погруженном в цилиндрическую баню.

Поворотный диск снабжен реверсивным приспособлением, действующим от электродвигателя и обеспечивающим перемещение комплекта приборов на одну шестую оборота в ту или иную сторону.

На фиг. 1 изображен схематический вид лабораторного прибора; на фиг, 2 — вид сепаратора сверху (в уменьшенном масштабе).

На станине I, в которой монтирован пульт управления 2, укреплен круглый стол 8, вращаемый вокруг вертикальной оси 4.

В центре стола монтирован поворотный на роликах 5 круглый диск б, на котором закреплены стойки 7 с обручами 8 для крепления на них манометрических трубок 9, позволяющих измерять количества газа, выделяемого при исследуемых процессах.

Манометрическпе трубки 9 резиновыми трубками соединены с сосудами 10, в которых помещается питательная среда и исследуемая культура.

Сосуды 10 погружены в баню 11 с мешалкой 12 и установлены в сепараторе 18.

Сепаратор 18 выполнен в виде кольца, на внутренней стороне которого имеется эластичный зацеп 14.

По эластичному зацепу 14 два раза за один оборот прокатывается мешалка 12 и при этом встряхивает все сосуды 10.

Диск б снабжен состоящим из редуктора 15 и кривошипа 1б реверсивным приспособлением, действующим от электродвигателя 17 и обес№ 108443 печивающим перемещение диска с установленными на нем приборами на 6 часть оборота в ту или иную сторону. Количество оборотов регулируется с помогцью реостата 18 на пульте управления 2.

Устройство позволяет с удобством производить отсчеты количества газа, выделяемого в нескольких сосудах, путем простого поворота стола, на котором они установлены. Кроме того, устройство допускает возмо>кность встряхивания всех исследуемых сосудЫ при одновременном перемешивании воды в водяной бане, .«» куда сос5ды погр жены. ф

Hp едмет изобретепия

1. Лабораторный прибор для изучения процессов дыхания и брожения у микроорганизмов, содержащий в себе измерительные манометр ические трубки, соединенные с сосудами для культуральной жидкости, и водяHего Оаню с мешалкой, о т л и ч а юшийся тем, что, с целью создания удобных условий работы н обеспечения быстроты отсчетов, or- выполнен в виде вращаемого вокруг вертикальйой оси стола с монтированным в центре его поворотным диском со стойками, несущими манометрические трубки и сосуды, погру>кенные в нстановленн ю в центре цилиндрическую баню.

2. Лабораторный прибор по п. 1, о тл и ч а ю щи йся тем, что, с целью усиления процесса газообмена, поворотный диск снабжен реверсивным приспособлением, действующим от электродвигателя и обеспечивающим перемещенп". комплекта приборов на /; оборота в ту или иную сторону.

3. Лабораторный прибор по пп. 1 и 2, отлича ющийся тем, что, с целью встряхивания сосудов при изучении процесса брожения, они установлены в плавающий в бане сепаратор, выполненный в виде кольца с эластичным зацепом на внутренней окружности кольца для обеспечения одновременного встряхивания всех сосудов при встрече зацепа кольца с вращаемой мешалкой.
