Устройство для подачи рабочего тела

Устройство для подачи рабочего тела

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ ПОДАЧИ РАБОЧЕГО ТЕЛА, содержащее источник давления, нормально закрытые распределительные золотники, сообщенные с источником давления и приемной магистралью, подвижный узел с управляющим кулачком, взаимодействующим с золотниками, огличающееся тем, что, с целью упрощения конструкции при использовании в станках с больщим перемещением подвижного узла, подвижный узел с приемной магистралью выполнен в виде плоского золотника с несквозной канавкой, перемещающегося по плоской направляющей, при этом на направляющей выполнены отверстия, сообщенные через золотники с источником давления, а щаг отверстий меньще длины охватывающей их канавки подвижного узла.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5в F 15 В 15/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3456552/25-06 (22) 16.06.82 (46) 07.04.84. Бюл. № 13 (72) С. Н. Аграновский (71) Особое конструкторское бюро станкостроения (53) 621.225 (088.8) (56) 1. Авторское свидетельство СССР № 529336, кл. F 16 L 27/12, 1974.

2. Авторское свидетельство СССР № 909365, кл. F 15 В 11/12, 1977. (54) (57) УСТРОЙСТВО ДЛЯ ПОДАЧИ

РАБОЧЕГО ТЕЛА, содержащее источник давления, нормально закрытые распреде„„SU„„1084496 Алительные золотники, сообщенные с источником давления и приемной магистралью, подвижный узел с управляющим кулачком. взаимодействующим с золотниками, отличающееся тем, что, с целью упрощения конструкции при использовании в станках с большим перемещением подвижного узла, подвижный узел с приемной магистралью выполнен в виде плоского золотника с несквозной канавкой, перемещающегося по плоской направляющей, при этом на направляющей выполнены отверстия, сообщенные через золотники с источником давления, а шаг отверстий меньше длины охватываюгцей их канавки подвижного узла.

1084496

Составитель Г.Коновалова

Техред И. Верес Корректор А. Ференц

Тираж 667 Подписное

ВНИИПИ. Государственного комитета СССР по делам изобретений и открытий

1 l 3035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Редактор Е. Папи

Заказ Г958/29

Изобретение относится к станкостроению и может быть использовано в станках различного назначения, преимущественно в станках с большим диапазоном перемещения подвижного узла, для подачи рабочего тела с неподвижной части станка на подвижную.

Известно устройство для подачи рабочего тела, содержащее источник давления, цилиндрическую трубу с охватывающим ее цилиндром и параллельно им расположенную не менее, чем рдну дополнительную трубу, при этом все трубы и охватывающие их цилиндры соединены каналами и последовательно скреплены между собой (1).

Недостатком известного устройства является большая металлоемкость и сложность устройства.

Кроме того, известно устройство для подачи рабочего тела, содержащее источник давления, нормально закрытые распределительные золотники, сообщенные с источником давления и приемной магистралью, подвижный узел с управляющим кулачком, взаимодействующим с золотниками (2) .

Недостатком известного устройства является сложность конструкции узла подачи рабочего тела при осуществлении длинноходовых перемещений.

Цель изобретения — упрощение конструкции при использовании в станках с большим перемещением подвижного узла.

Указанная цель достигается тем, что в устройстве для подачи рабочего тела, содержащем источник давления, нормально закрытые распределительные золотники, сообщенные с источником давления и приемной магистралью, подвижный узел с управляющим кулачком, взаимодействующим с золотниками, подвижный узел с приемной магистралью выполнен в виде плоского золотника с несквозной канавкой, перемещающегося по плоской направляющей, при этом на направляющей выполнены отверстия, сообщенные через золотники с источником давления, а шаг отверстий меньше длины охватывающей их канавки подвижного узла.

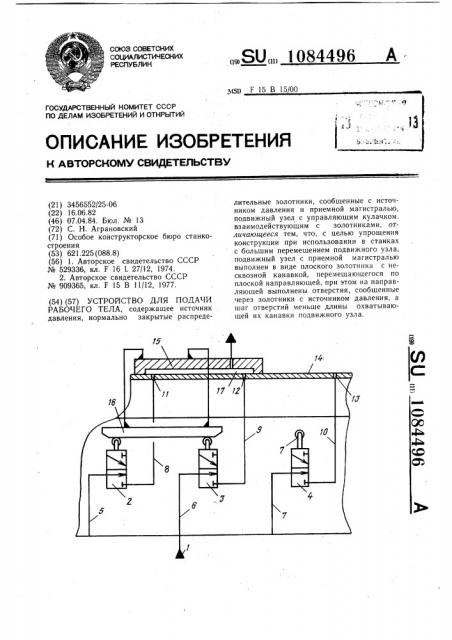

На чертеже представлен общий вид уст ройства для подачи рабочего тела.

Устройство для подачи рабочего тела содержит источник 1 давления, нормально закрытые распределительные золотники 2—

4, сообщенные каналами 5 — 7 с источником

15 1 давления и каналами 8 — 10 с Отверстиями

11 — 13 на плоской направляющей 1.4.i Ha направляющей 14 с возможностью перемещения по ней установлен подвижный узел

15 с управляющим кулачком 16 и несквозной канавкой 17, являющейся приемной ма-.

20 гистралью. Шаг отверстий 11 — 13 меньше длины канавки 17.

Устройство для подачи рабочего тела работает следующим образом.

При перемещении подвижного узла 15 по направляющей 14 управляющий кулачок 16, поеледовательно взаимодействуя с золотникамй 2 и 4, сообщает источник 1 давления посредством каналов 5 и 8, 6 и 9, 7 и 10 с канавкой 17, являющейся приемной м агистр ал ью.

Предлагаемое устройство для подачи рабочего тела не только упрощает конструкцию при одновременном снижении металлоемкости, не позволяет обеспечить подачу рабочего тела для станков со сложной, криволинейной траекторией перемещения подвижного узла.
