УСТРОЙСТВО ДЛЯ ДЕГАЗАЦИИ УМЯГЧЕННОЙ ВОДЫ, содержащее декарбонизатор с трубопроводами подвода и отвода воды и с штуцером для отвода газов, вакуумный деаэратор, охладитель выпара деаэратора, подключенный трубопроводом к приемной камере водоструйного эжектора, рабочее сопло которого подключено к трубопроводу умягченной воды, отличающееся тем, что, с целью повышения надежности, декарбонизатор установлен над деаэратором и соединен трубопроводом отвода воды с деаэраторов, а камера смешения эжектора соединена с трубопроводом подвода воды в декарбонизатор . (П СХ5 4; СП со

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК <511 f 22 d 1>

ГОСУДАРСТ8ЕННЫЙ КОМИТЕТ СССР

ЛО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

CO

00 оЬ

С

CQ

CO,(21) 3489141/24-06

:(22) 24.08,82 (46) 07.04.84. Бюл. № 13 (72) М. В. Терехов и В. А. Кацовский (71) Украинский государственный проектный и научно-исследовательский институт по газоснабжению, теплоснабжению и комплексному благоустройству городов и поселков Украины (53) 621.165 (088.8) (56) 1. Труб И. А., Литвин О. Н. Вакуум, ные деаэраторы. М., «Энергия», 1967, Q. 73, рис. 29.

2. Чертеж № ТП 903 — 1 — 183, ТМ вЂ” 8 — 2.

Котельная установка с тремя водогрейными котлами К — ГМ вЂ” 50, Рига, ЛАТГИПРОПРОМ, 1980.

„„SU „„1084530 А (54) (57) УСТРОЙСТВО ДЛЯ ДЕГАЗАЦИИ УМЯГЧЕННОЙ ВОДЫ, содержащее декарбонизатор с трубопроводами подвода и отвода воды и с штуцером для отвода газов, вакуумный деаэратор, охладитель выпара деаэратора, подключенный трубопроводом к приемной камере водоструйного эжектора, рабочее сопло которого подключено к трубопроводу умягченной воды, отличающееся тем, что, с целью повышения надежности, декарбонизатор установлен над деаэратором и соединен трубопроводом отвода воды с деаэраторов, а камера смешения эжектора соединена с трубопроводом подвода воды в декарбонизатор.

1084530

Изобретение относится к теплоэнергетике, а именно к устройствам для дегазации умягченной воды.

Известно устройство для дегазации воды, содержащее вакуумный деаэратор, охладитель выпара деаэратора, подключен° ный трубопроводом к приемной камере водоструйного эжектора, рабочее сопло которого подключено к трубопроводу деаэрируемой воды, и питательный бак для удаления несконденсировавшихся газов и выпара (1).

Недостатками известной системы являются невысокое качество дегазированной воды из-за содержания в ней угольной кислоты, превышающего установленные пределы, а также потери тепла выпара из деаэратора.

Наиболее близким к предлагаемому по технической сущности и достигаемому эффекту является устройство, содержащее декарбонизатор с трубопроводами подвода и отвода воды и штуцером для отвода газов, вакуумный деаэратор и охладитель выпара деаэратора, подключенный трубопроводом к приемной камере водоструйного эжектора, рабочее сопло которого подключено к трубопроводу умягченной воды (2) .

Недостатками известной системы являются сложность, наличие средств для перекачки охлаждающей воды из декарбонизатора в деаэратор, повышенный расход электроэнергии на привод насосов и невысокая надежность устройства.

Цель изобретения — повышение надежности устройства.

Указанная цель достигается тем, что в устройстве для дегазации умягченной воды, содержащем декарбонизатор с трубопроводами подвода и отвода воды и с штуцером для отвода газов, вакуумный деаэратор, охладитель выпара деаэратора, подключенный трубопроводом к приемной камере водоструйного эжектораг рабочее сопло которого подключено к трубопроводу умягченной воды, декарбонизатор установлен над деаэратором и соединен трубопроводом отвода воды с деаэратором, а камера смешения эжектора соединена с

2 трубопроводом подвода воды в декарбони затор.

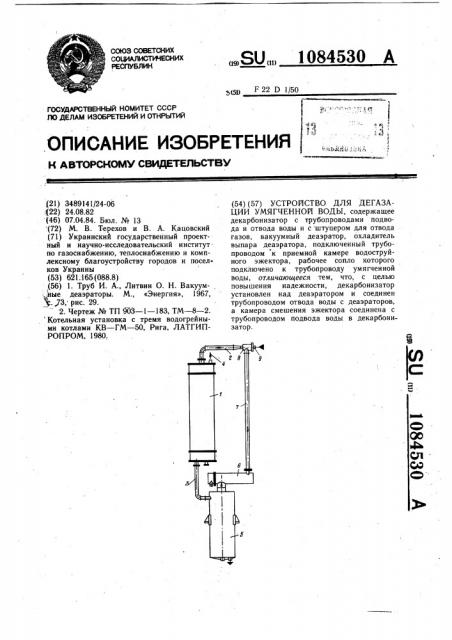

На чертеже показано предлагаемое устройство, общий вид.

Устройство для дегазации умягченной воды содержит декарбонизатор 1 с трубопроводами 2 и 3 соответственно, для подвода и отвода воды и штуцером 4 для отвода газов. Под декарбонизатором 1 установлен вакуумный деаэратор 5, соединенный !

О с первым трубопроводом 3. Охладитель 6 выпара деаэратора 5 подключен трубопро водом 7 к приемной камере водоструйного эжектора 8, рабочее сопло которого подключено к трубопроводу 9 умягченной воды. Камера смешения эжектора 8 соединена с трубопроводом 2 подвода воды в декарбонизатор 1.

Устройство работает следующим образом

К рабочему соплу эжектора 8 по трубопроводу 9 подводится умягченная вода от

20 фильтров, являющаяся рабочей средой, эжектирующей из деаэратора 5 парогазовую смесь. В вакуумном деаэраторе 5 создается разрежение, соответствующее температуре насьпцения. Из эжектора 8 умягчен25 ная вода с парогазовой смесью поступает в декарбонизатор 1, где происходит удале ние из воды углекислоты до требуемой кон центрации.

В декарбонизаторе 1 происходит также отделение и вывод через штуцер 4 нескон.30 денсировавшихся газов. Из декарбониза.тора 1 вода самотеком по трубопроводу 3 поступает в деаэратор 5, где за счет подогрева ее до температуры насыщения происходит выделение кислорода и других газов, которые отсасываются эжектором 8. Из

35 деаэратора 5 дегазированная вода поступает на подпитку котлов или в теплосеть., Установка декарбонизатора над деаэра- тором и соединение камеры смешения водоструйного эжектора с трубопроводом подвода воды в декарбонизатор позволяют обес40 печить надежныи отсос выпара из деаэратора и упростить устройство для дегазации умягченной воды с декарбонизатором, что, в конечном итоге, повышает надежность работы устройства в целом.
