Ж 108457

3(ласс 1а, 2

СССР

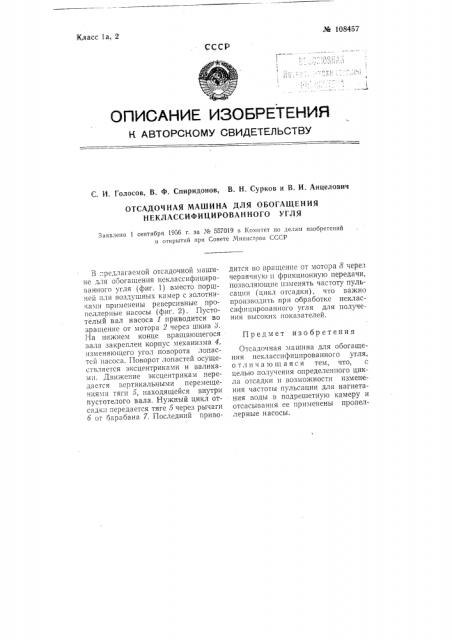

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

С,. И. Голосов, В, Ф. Спиридонов, В. Н. Сурков и В. И. Анцелович

ОТСАДОЧНАЯ МАШИНА ДЛЯ ОБОГАЩЕНИЯ

НЕКЛАССИФИЦИРОВАННОГО УГЛЯ

Заявлено 1 сентября 1956 г. за № 557019 в Комитет по делам изобретений и открытий при Совете Министров СССР

Предмет изобретения

Б .-.редлагаемой отсадочной машине для обогащения пеклассифицированного угля (фиг. 1) вместо поршней пли воздушных камер с золотниками применены реверсивные пропеллерные насосы (фиг. 2). Пустотелый вал насоса 1 приводится во зрашение от мотора 2 через шкив 8.

На нижнем конце вращающегося зала закреплен корпус механизма 4, изменяюгцего угол поворота лопастей насоса. Поворот лопастей осуществляется эксцентриками и валикамп. Движение эксцентрикам передается вертикальными перемеще1гиями тяги 5, находящейся внутри пустотелого вала. Нужный цикл отсадки передается тяге 5 через рычаги

6 от барабана 7. Последний приводится во вращение от мотора 8 через червячную и фрикционную передачи, позволяющие изменять частоту пульсации (цикл отсадки), что важно производить при обработке неклассифицированного угля для получения высоких показателей.

Отсадочная машина для обогащения неклассифицированного угля, отли ч а ю щ аяся тем, что, с целью получения определенного цикла отсадки и возможности изменения частоты пульсации для нагнетания воды в подрешетную камеру и отсасывания ее применены пропеллерные насосы.
