Реферат



СОЮЗ СО8ЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„Su„„1084657 А

3(50 0 01 0 3 56 0 01 Н 19 02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ к с

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ь

1 фги.!

ГОСУДАРСТ8ЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 2946638/25-28 ,(22) 25.06.80 (46) 07.04.84. Бюл. 9 13 (72) С.A.Tåðåøêèí, О.В.Чекулаев и B.Í.Àãååíêî (53) 620. 178. 162 (088. 8) (56) 1. Гаркунов Д.Н. Повышение износостойкости деталей машин. М.,-К., Машгиз, 1960, с. 33, фиг. 25. (54)(57) УСТРОЙСТВО ДЛЯ HCOblTAHHR

МАТЕРИАЛОВ НА ТРЕНИЕ, ИЗНОС И ЗАЕДАНИЕ, содержащее корпус, два одноплечих рычага, установленных на нем с возможностью перемещения друг к другу, расположенный в плоскости рычагов держатель образца, закрепленные на одном из рычагов держатели опорных образцов, узел нагружения, взаимодействующий с концами рычагов, и привод перемещения держателя обРазца, о тл и ч а ю щ е е с я тем, что, с целью повышения эффективности испытания материалов в условиях переменного нагружения, оно снабжено закрепленной на держателе образца планкой, установленным на втором рычаге нажимным узлом, взаимодействующим с планкой, держатели опорных образцов размещены под углом к держателю образца, а поверхность планки в направлении перемещения держателя образца выполнена заданного профиля.

108465 1, Изобретение относится к устройствам для испытания материалов, смазок, покрытий на трение, износ и заедание.

Известно устройство для испытания материалов на трение, износ и заедание, содержащее корпус, дна 5 одноплечих рычага, установленные на нем с возможностью перемещения друг к другу, расположенный в плоскости рычагов держатель образца, закрепленные на одном иэ рычагов держатели опорных образцов, узел нагружения, взаимодействующий с концами рычагов, и привод перемещения держателя образца (1).

Однако известное УстРойство хаРак-15 теризуется недостаточной эффективностью испытания материалов, что обусловлено непостоянством удельного давления из-за жесткого крепления опорных образцов и невозможностью создания переменного нагружения.

Цель изобретения — повышение эффективности испытания материалов на трение, износ и заедание в условиях переменного нагружения.

Указанная цель достигается тем, что устройство для испытания материалов на трение, износ и заедание, содержащее корпус, два одноплечих рычага, установленных на нем с возможностью перемещения друг к другу, рас-30 положенный в плоскости рычагов держатель образца, закрепленные на одном иэ рычагов держатели опорных образцов, узел нагружения, взаимодействующий с концами рычагов, и привод пе- 35 ремещения держателя образца, снабжено закрепленной на держателе образца планкой, установленным на втором рычаге нажимным узлом, взаимодействующим с планкой, держатели опорных об- 40 разцон размещены под углом к держателю образца, а поверхность планки н направлении перемещения держателя образца выполнена заданного профиля.

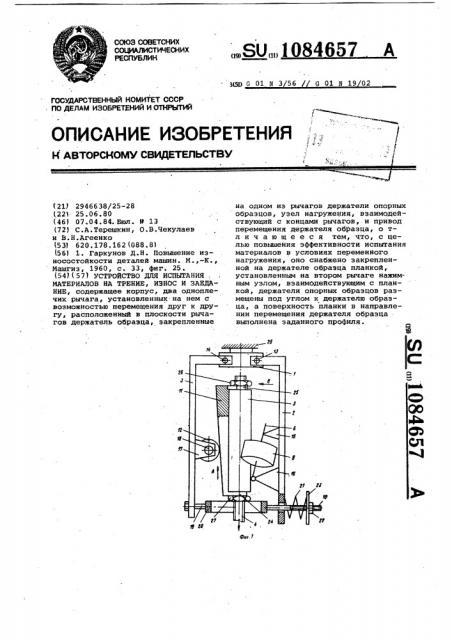

На фиг. 1 изображено предлагаемое устройстно для испытания материалов; на фиг. 2 — вид A на фиг. 1; на фиг. 3 — вид Б на фиг. 2; на фиг.4 вид В на фиг. 1.

Устройство содержит (фиг. 1) корпус 1, два одноплечих рычага 2 и 3, держатель 4 испытуемого образца 5, держатели 6 и 7 опорных образцов 8 и 9, узел 10 нагружения образцов

5, 8 и. 9, привод (не обозначен ) neремещения держателя 4, планку 11, нажимной узел 12. Рычаги 2 и 3 шарнирно установлены на осях 13 и 14.

На рычаге 2 держатели 6 и 7 устанавливаются с помощью опоры 15 и шарнира 16. Нажимной узел 12 (фиг. 2 ), выполненный в виде свободно вращающегося ролика 4, установлен на рычаге

3 с помощью кронштейна 17 и оси 18.

Опорные образцы 8 и 9 имеют воэможность свободно вращаться. Узел 10 (фиг. 1) нагружения выполнен. в ниде тяги 19 с колъцом 20, через которое проходит держатель 4 образца 5, пружины 21 и гайки 22 с шайбой 23.

Планка 11 (фиг. 1 и 4 ) устанавливается на держателе 4 с образцом 5 с помощью щек 24, входящих в пазы 25, и гаек 26 и 27. Ось. Узла-ролика 12 перпендикулярна оси держателя 4 и образца 5. Оси держателей 6 и 7 (фиг. 2 и 3) составляют с осью держателя 4 и образца 5 угол о(, равный 10-ЗОО. Устройстно может быть установлено, например, на разрывной машине 28 с помощью его корпуса 1.

Поверхность планки 11, взаимодействующая с узлом 12, в направлении перемещения держателя 4 образца 5 выполнена заданного профиля. Последний позволяет получать различные законы изменения нагрузки, сжимающей образцы5,8и9.

Устройство работает следующим образом.

На держатель 4 образца 5 устанавливают планку 11 с заданным профилем поверхности, взаимодействующей с узлом 12. Размещают образцы 5, 8 и 9 соответственно на держателях 4, 6 и 7 в соответствии с фигурой 2. Нагружают образцы 5, 8 и 9 с помощью узла 10 исходя из заданного исходного усилия сжатия. Затем с помощью привода (не показан )перемещают держатель 4; В ходе испытаний записывают силу трения и усилие сжатия. По характеру изменения рассчетного коэффициента трения судят о наступлении заедания.

Положительный эффект от применения предлагаемого устройства обусловлен повышением эффективности испытания материалов на трение, износ и заедание в условиях переменного нагружения.

1 084657

2 дид б

Фиг.

Составитель В.Данилов

Редактор Ю.Середа Техред О.Неце Корректор А.Зимокосов

Заказ 1987/37 Тираж 823 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5 ! пиал tIIllf "Патент", г.Ужгород, ул.Проектная, 4
