Реферат



УСТРОЙСТВО ДЛЯ РЕГУЛИРОВАНИЯ УРОВНЯ ВОДЫ, содержащее установ ленный между верхним и нижним бьефами тш флютбете щит с водопропускным отверстием, через которые размещенный в верхнем бьефе и прикрепленный к щиту сифон с воздухопроводной трубкой, входной патрубок которой установлен на заданной отметке верхнего бьефа, отличающееся тем, что, с целью расширения функциональных возможностей устройства , оно содержит поплавковый датчик уровня нижнего бьефа, связанный с клапаном, установленным на входном конце воздухопроводной трубки, а в нисходящей ветви сифона выполнено отверстие.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (19) (и) А

З<ю 605Р 902

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMV СВИДЕ ГЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

IlO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЬГГИЙ (21) 3450300/18-24 (22) 07.06.82 (46) 07.04.84. Бюл. М - 13 (72) А.Н.Альферович (7i) Центральный научно-исследовательский институт комплексного использования водных ресурсов (53) 621.646(088.8) (56) 1. Авторское свидетельство СССР

У 658216, кл. Е 02 В 13/02, 1978.

2. Авторское свидетельство СССР.

В 994615, кл. E 02 В 13/02, 1979 (прототип). (54)(57) УСТРОЙСТВО ДЛЯ РЕГУЛИРОВАНИЯ УРОВНЯ ВОДЫ, содержащее установ12

fb ленный между верхним и нижним бьефами на флютбете щит с водопропускным отверстием, через которые пропущен размещенный в верхнем бьефе и прикрепленный к щиту сифон с воздухопроводной трубкой, входной патрубок которой установлен на заданной отметке верхнего бьефа, о т л и ч а ю— щ е е с я тем, что, с целью расширения функциональных возможностей устройства, оно содержит поплавковый датчик уровня нижнего бьефа, связанный с клапаном, установленным на входном конце воздухопроводной трубки, а в нисходящей ветви сифона выполнено отверстие.

1 1084

Изобретение относится к гидротехнике, а именно к автоматическим регуляторам уровней воды в канале и может быть использовано в мелиоративных ,системах, преимущественно в осушитель. но-увлажнительных.

Известно устройство для регулирования уровня воды в верхнем бьефе, содержащее установленный на флютбете щит с водопропускным отверстием 1.1 .

Однако устройство имеет большие

10 габариты и обеспечивает регулирование только одного бьефа.

Наиболее близким по технической сущности к предлагаемому является устройство для регулирования уровня, 15 содержащее установленный на флютбете щит с водопропускным отверстием, через которое пропущен размещенный в верхнем бьефе и прикрепленный к щиту с воэможностью поворота относительно горизонтальной оси.вращения сифон с воздухопроводной трубкой, входной патрубок которой установлен на заданной отметке уровня $2 ).

Однако известным устройством не обеспечивается автоматическое регули-. рование уровня воды нижнего бьефа.

Цель — расширение функциональных возможностей устройства.

Поставленная цель достигается тем, З0 что в устройстве для регулирования уровня воды, содержащем установленный между верхним и нижним бьефамй на флютбете щит с водопропускным от-верстием, через которое пропущен раэ- 35 мещенный в верхнем бьефе и прикрепленный к щиту сифон с воздухопроводной трубкой, входной патрубок которой установлен на заданной отметке верхнего бьефа, содержится поплавковый 40 датчик уровня нижнего бьефа, связанный с клапаном, установленным на входном конце воздухопроводной трубки, а в нисходящей ветви сифона выполнено отверстие. 45

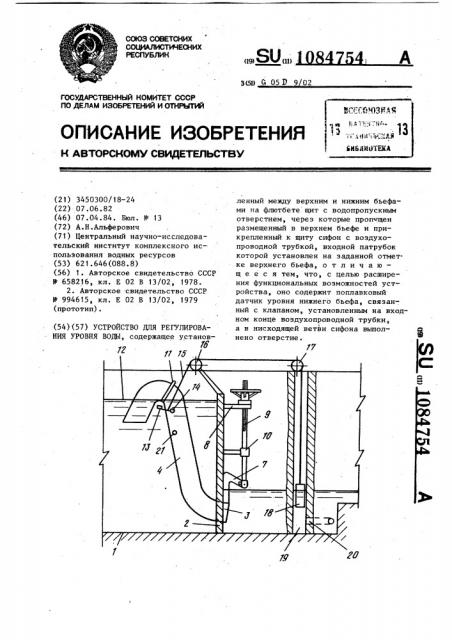

На чертеже изображено устройство для регулирования уровня.

Устройство содержит установленный на флютбете 1 щит 2 с водопропускным отверстием 3, через которое пропущен 50 сифон 4. Сифон 4 соединен с плечом 5 рычага, установленного на горизонтальной оси 6 вращения. Другое плечо 7 рычага подвижно сочленено с закрепленным на щите 2 винтовым подъем-55 ником, который установлен на опоре 8 с воэможностью вертикального перемещения его грузового винта 9 с направ754 2 ляющей BIO. К верхней части сифона присоединена воэдухопроводная трубка 11 с возможностью затопления входного конца трубки водой при превышении уровня 12 в верхнем бьефе. На входном конце воздухопроводная труб: ка 1 1 оборудована клапаном 13, выполненным в виде рычага с горизонтальной осью 14 поворота и открывающимся под действием собственного веса. Клапан посредством троса 15 и направляющих трос блоков 16 и 17 связан с поплавковым датчиком 18 уровня нижнего бьефа, размещенным в камере 19, соединенной трубопроводом 20 с нижним бьефом, В стенке низовой ветви сифона выполнено отверстие 21, расположенное ниже уровня воды верхнего бьефа и выше уровня нижнего бьефа. Уровень 12 воды в верхнем бьефе задают с помощью винтового подъемника путем соответствующего поворота сифона 4 относительно оси 6. Поддерживаемый уровень воды нижнего бьефа задают путем изменения длины троса 15 между клапаном 13 и поплавковым датчиком 18 нижнего бьефа.

При падении уровня воды в нижнем бьефе ниже заданной отметки соответственно опускается поплавковый датчик 18 в камере 19, что через трособлочную систему вызывает закрытие клапаном 13 входного конца воздухопроводной трубки 11, и тем самым исключается поступление воздуха в сифон. Поскольку через отверстие 21 из верхнего бьефа в низовую ветвь сифона непрерывно подается струя воды, она увлекает из изолированной от атмосферы (вследствие закрытия клапана 13) полости сифона воздух, что обеспечивает зарядку сифона и сброс воды им иэ верхнего бьефа в нижний, После восстановления заданного уровня воды в нижнем бьефе поплавковый датчик 18 уровня нижнего бьефа поднимается, клапан 13 под действием собственного веса открывается, и в сифон через трубку 11 поступает воздух, что обеспечивает разрядку сифона.

В случае, если .уровень воды в верхнем бьефе превышает заданную отметку, входной конец воздухопроводной трубки 11 окаэывае.тся затопленным водой, чем также исключается поступление воздуха s сифон и тем сам

1084754

Составитель Т.Задворная

Редактор Е .Кривина Техред Q.Håöå Корректор Г.Решетник

Заказ 2009/42 Тираж 842 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35,. Раушская наб., д. 4/5

C.

Филиал ППП "Патент", г.ужгород, ул.Проектная, 4

3 мым обусловливается зарядка сифона струями воды, поступающими в его низовую ветвь через отверстие 21 и гребень сифона. При этом зарядка сифона и сброс воды им происходит независимо от положения уровня воды в нижнем бьефе.

Предлагаемое изобретение позволяет автоматически поддерживать уровен. воды нижнего бьефа на заданной отметке с переходом на поддержание уровня воды верхнего бьефа, если этот уро-. вень превышает его допустимую отметк
