Реферат



УСТРОЙСТВО ДЛЯ ВОСПРОИЗВЕДЕНИЯ ЦИФРОВОЙ МАГНИТНОЙ ЗАПИСИ, содержащее последовательно соединенные головку воспроизведения, усилитель-формирователь и синхрогенератор, декодер, выходы которого являются выходами устройства, и управляющую щину, отличающееся тем, что, с целью повыщения верности воспроизведения путем повышения помехоустойчивости синхронизации, в него введены семь элементов И, два элемента ИЛИ, два элемента , пять триггеров сдвиговый регистр, делитель частоты и счетчик по модулю пять, причем выходы усилителя-формирователя и синхрогенератора соединены соответственно с информационным входом и с входом синхронизации сдвигового регистра, выходы первого и второго разрядов сдвигового регистра подключены соответственно к первым входам первого элемента И и первого элемента ИЛИ-НЕ и к вторым входам первого элемента И и первого элемента ИЛИ-НЕ, выход третьего разряда сдвигового регистра подсодинен к. третьим входам первого элемента И и первого элемента ИЛИ-НЕ, к первым входам второго элемента И и второго элемента ИЛИ-НЕ и к информационному входу декодера, четвертый разряд сдвигового регистра соединен с вторыми входами второгр элемента И и второго элемента г ИЛИ-НЕ, выход пятого разряда сдвигового регистра подключен к третьим входам второго элемента И и второго элемента ИЛИ-НЕ, выход синхрогенератора подсоединен к входам делителя частоты и счетчика по модулю пять, управляющий вход последнего соединен с выходом второго элемента ИЛИ и с управляющим входом декодера , входы первого элемента ИЛИ подключены к выходам первого и второго элементов И и первого и второго элементов I ИЛИ-НЕ, выход первого элемента ИЛИ подсоединен к входам tJ первого, второго, (Л третьего, четвертого и пятого триггеров, управляющая, щина соединена с входами К первого, второго, третьего, четвертого и пятого триггеров, входы установки в «О которых подключены к выходу счетчика по модулю пять, синхронизирующий вход каждого из триггеров подсоединен к первому входу соответственно третьего, четвертого, 00 4 00 пятого, шестого и седьмого элементов И и к выходу соответствующего разряда делителя частоты, при этом инверсные выходы первого, второго, третьего, четвертого и |С пятого триггеров соединены через соответственно третий, четвертый, пятый, шестой и седьмой элементы И с входами второго элемента ИЛИ.

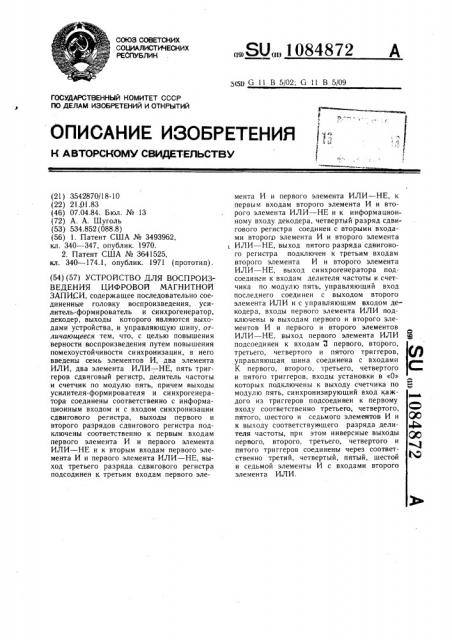

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ÄÄSUÄÄ 1084872

3(5ц G 11 В 5/02; G 11 В 5/09

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMY СВИД=ТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3542870/18-10 (22) 21.01.83 (46) 07.04.84. Бюл. № 13 (72) А. А. Шуголь (53) 534.852 (088.8) (56) 1. Патент США № 3493962, кл. 340 — 347, опублик. 1970.

2. Патент США № 3641525, кл. 340 †1.1, опублик. 1971 (прототип). (54) (57) УСТРОЙСТВО ДЛЯ ВОСПРОИЗВЕДЕНИЯ ЦИФРОВОЙ МАГНИТНОЙ

ЗАПИСИ, содержащее последовательно соединенные головку воспроизведения, усилитель-формирователь и синхрогенератор, декодер, выходы которого являются выходами устройства, и управляющую шину, отличающееся тем, что, с целью повышения верности воспроизведения путем повышения помехоустойчивости синхронизации, в него введены семь элементов И, два элемента

ИЛИ, два элемента ИЛИ вЂ” НЕ, пять триггеров сдвиговый регистр, делитель частоты и счетчик по модулю пять, причем выходы усилителя-формирователя и синхрогенератора соединены соответственно с информационным входом и с входом синхронизации сдвигового регистра, выходы первого и второго разрядов сдвигового регистра подключены соответственно к первым входам первого элемента И и первого элемента

ИЛИ вЂ” НЕ и к вторым входам первого элемента И и первого элемента ИЛИ вЂ” НЕ, выход третьего разряда сдвигового регистра подсодинен к третьим входам первого элемента И и первого элемента ИЛИ вЂ” НЕ, к первым входам второго элемента И и второго элемента ИЛИ вЂ” НЕ и к информационному входу декодера, четвертый разряд сдвигового регистра соединен с вторыми входами второгр элемента И и второго элемента . ИЛИ вЂ , выход пятого разряда сдвигового регистра подключен к третьим входам второго элемента И и второго элемента

ИЛИ вЂ” НЕ, выход синхрогенератора подсоединен к входам делителя частоты и счетчика по модулю пять, управляющий вход последнего соеди нен с выходом второго элемента ИЛИ и с управляющим входом декодера, входы первого элемента ИЛИ подключены м выходам первого и второго элементов И и первого и второго элементов

Ф

ИЛИ вЂ” НЕ, выход первого элемента ИЛИ Е подсоединен н входом Л первого, второго, третьего, четвертого и пятого триггеров, управляющая шина соединена с входами

К первого, второго, третьего, четвертого %, и пятого триггеров, входы установки в «О» которых подключены к выходу счетчика по модулю пять, синхронизирующий вход каждого из триггеров подсоединен к первому входу соответственно третьего, четвертого, пятого, шестого и седьмого элементов И и 00 к выходу соответствующего разряда дели- Д теля частоты, при этом инверсные выходы у первого, второго, третьего, четвертого и пятого триггеров соединены через соответственно третий, четвертый, пятый, шестой и седьмой элементы И с входами второго элемента ИЛИ.

1084872

Изобретение относится к магнитной записи, а именно к устройствам для воспроизведения цифровой магнитной записи.

Известно устройство для воспроизведения цифровой магнитной записи, содержащее блок воспроизведения, декодер, генератор символьной синхрочастоты и блок фазирования синхросигнала (1).

Недостаток устройства состоит в низкой точности воспроизведения цифровой магнитной записи вследствие невысокой 10 помехоустойчивости воспроизведения.

Известно также устройство для воспроизведения цифровой магнитной записи, содержащее последовательно соединенные головку воспроизведения, усилитель-формирователь и синхрогенератор, а также декодер, выходы которого являются выходами устройства (2).

Однако это устройство имеет недостаточно высокую точность воспроизведения информации вследствие недостаточной помехоустойчивости синхронизации.

Цель изобретения — повышение верности воспроизведения путем повышения помехоустойчивости синхронизации.

Поставленная цель достигается тем, что в устройство для воспроизведения цифровой магнитной записи, содержащее последовательно соединенные головку воспроизведения, усилитель-формирователь и синхрогенератор, декодер, выходы которого являются выходами устройства, и управляющую шину, введены семь элементов И, два элемента ИЛИ, два элемента ИЛИ вЂ” HE пять триггеров, сдвиговый регистр, делитель частоты и счетчик по модулю пять, причем выходы усилителя-формирователя и синхрогенератора соединены соответственно с информационным входом и с входом синхронизации сдвигового регистра, выходы первого и второго разрядов сдвигового регистра подключены соответственно к первым входам первого элемента И и первого элемента ИЛИ вЂ” НЕ и к вторым входам первого элемента И и первого элемента ИЛИ—

НЕ, выход третьего разряда сдвигового регистра подсоединен к третьим входам первого элемента И и первого элемента ИЛИ—

НЕ, к первым входам второго элемента И и второго элемента ИЛИ вЂ” HE и к информационному входу декодера, четвертый разряд сдвигового регистра соединен с вторыми входами второго элемента И и второго элемента ИЛИ вЂ” НЕ, выход пятого разряда сдвигового регистра подключен к третьим входам второго элемента И и второго элемента ИЛИ вЂ” НЕ, выход синхрогенератора подсоединен к входам делителя частоты и счетчика по модулю пять, управляю-щий вход последнего соединен с выходом второго элемента ИЛИ и с управляющим входом декодера, входы первого элемента ИЛИ подключены к выходам первого и

55 второго элементов И и первого и второго элементов ИЛИ вЂ” НЕ, выход первого элемента ИЛИ подсоединен к входам 5 первого, второго, третьего, четвертого и пятого триггеров, управляющая шина соединена с входами К первого, второго, третьего, четвертого и пятого триггеров., входы установки в «О» которых подключены к выходу счетчика по модулю пять, синхронизирующий вход каждого из триггеров подсоединен к первому входу соответственно третьего, четвертого, пятого, шестого и седьмого элемента И и к выходу соответствующего разряда делителя частоты, при этом инверсные выходы первого, второго третьего, четвертого и пятого триггеров соединены через соответственно третий, четвертый, пятый, шестой и седьмой элементы И с входами второго элемента ИЛИ.

На чертеже приведен один из возможных вариантов устройства для воспроизведения цифровой магнитной записи.

Устройство содержит последовательно соединенные головку 1 воспроизведения, усилитель-формирователь 2 и синхро-,енератор

3, декодер 4, выходы которого являются выходами 5 устройства, и управляющую шину

6, элементы И 7 — 13, первый 14 и второй 15 элементы ИЛИ, первый 16 и второй элементы ИЛИ вЂ” НЕ, триггеры 18 — 22, сдвиговый регистр 23, делитель 24 частоты и счетчик

25 по модулю пять, причем выходы усилителя-формирователя 2 и синхрогенератора

3 соединены соответственно с информационным входом и с входом синхронизации сдвигового регистра 23, выходы первого и второго разрядов сдвигового регистра 23 подключены соответственно к первым входам певрого элемента И 7 и первого элемента

ИЛИ вЂ” НЕ 16 и к вторым первого элемента И 7 и первого элемента ИЛИ вЂ” HE 16, выход третьего разряда сдвигового регистра 23 подсоединен к третьим входам первого элемента И 7 и первого элемента ИЛИ вЂ” НЕ

16, к первым входам второго элемента И 8 и второго элемента ИЛИ вЂ” НЕ 17 и к информационному входу декодера 4, четвертый разряд сдвигового регистра 23 соединен с вторыми входами второго элемента

И 8 и второго элемента ИЛИ вЂ 17, пятый выход сдвигового регистра 23 подключен к третьим входам второго элемента И 8 и второго элемента ИЛИ вЂ” НЕ 17, выход синхрогенератора 3 подсоединен к входам делителя 24 частоты и счетчика 25 по модулю пять, управляющий вход последнего соединен с выходом второго элемента ИЛИ

15 и с управляющим входом декодера 4 входы первого элемента ИЛИ 14 подключены к выходам первого 7 и второго 8 элементов И и первого 16 и второго 17 элементов ИЛИ вЂ” HE, выход первого элемента ИЛИ 14 подсоединен к входам 5 триггеров 18 — 22, управляющая шина 6 соеди1084872 иена с входами К первого, второго, третьего, четвертого и пятого триггеров 18 — 22, входы установки в «О» которых подключены к выходу счетчика 25 по модулю пять, синхронизирующий вход каждого из триггеров 18 — 22 подсоединен к первому входу соответственно элементов И 9 — 13 и к выходу соответствующего разряда делителя 24 частоты, при этом инверсные выходы триггеров 18 — 22 соединены через соответственно элементы И 9 — 13 с входами второго

1О элемента ИЛИ 15.

На выходе усилителя-формироателя 2 формируется кодовая последовательность, соответствующая воспроизведенному головкой 1 воспроизведения результату цифровой магнитной записи. Синхрогенератор 3 выделяет сигнал символьной синхрочастоты.

С помощью делителя 24 частоты из этого сигнала формируются пять возможных вариантов словных синхросигналов, различающихся фазовым сдвигом. Восстановленная кодовая последовательность сдвигается сдвиговым регистром 23 на пять тактов. При помощи первого7 и второго 8 элементов И первого 16 и второго 17 элементов ИЛИ вЂ” НЕ и первого элемента ИЛИ 14

25 выделяются сигналы, соответствующие границам паузы из двух нулевых сигналов кодовой последовательности. Сигналы с выхода делителя 24 частоты, совпавшие по времени с импульсами с выхода первого элемента ИЛИ 14, переводят триггера 18—

22 в состояние, при котором на их инверсных выходах формируется логический ноль.

При прохождении случайной кодовой последовательности на выходе второго элемента

ИЛИ 15 формируется истинный сигнал словной синхронизации. В режиме поиска синхронизма и в режиме синхронизма выход счетчика 25 по модулю пять находится в состоянии логического нуля, так как на его управляющий вход приходит сигнал сброса с выхода второго элемента ИЛИ 15 не реже, чем один раз за пять периодов символьной частоты. Если в результате сбоя синхронизации или выпадения символа сигнала возникает более или равная двум нулевым символам пауза, совпадающая по времени с импульсами словного синхросигнала, то после подсчета пяти импульсов символьной частоты счетчик 25 по модулю пять выдаст импульс, устанавливающий все триггера 18 — 22 в состояние, при котором на их инверсных выходах формируется сигнал логической единицы. В результате этого. начнется режим поиска синхронизма.

Использование изобретения позволяет значительно повысить верность воспроизведения результата цифровой магнитной записи за счет более быстрого вхождения в режим синхронизма.

j084872
