Способ обработки пластификатором непрерывно движущегося жгутового фильтровального полотна и устройство для его осуществления

Способ обработки пластификатором непрерывно движущегося жгутового фильтровального полотна и устройство для его осуществления

Иллюстрации

Показать все

Реферат



1. Способ обработки пластификатором непрерывно движущегося жгутового фильтровального полотна .путем нанесения пластификатора t(a одну из сторон полотна разбрызгиванием , отличающийс я тем; что, с .целью повышения качества обработки при нанесении на одну из .сторон полотна пластификатора, последний подают дозированным потоком, прошедший через полотно пластификатор улавливают и подают на противоположную сторону полотна путем его разбрызгивания. СП 00 сд СП

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (19) . (11) ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ПАТЕНТУ (21) 2737955/28-12 (22) 14.03.79 (31) P 2814681.8 (32) 05.04.78 (33) ФРГ (46) 07.04.84. Бюл. М 13 (72) Гюнтер Вале и Хайнц Греве (ФРГ) (71) Хауни-Верке Кербер унд Ко., КГ (ФРГ) (53) 677. 812 (088 8) (56) 1. Патент С(1А Р 3387992, кл. 427-240, 1968. (54) СПОСОБ ОБРАБОТКИ ПЛАСТИФИКАТОРОМ НЕПРЕРНВНО ДВИЖУ()(ЕГОСЯ ЖГУТОВОГО (51) D 06 В 1/02; B 0 5 С 5/02

ФИЛЬТРОВАЛЬНОГО ПОЛОТНА И УСТРОЙСТВО

ДЛЯ ЕГО ОСУ(1(ЕСТВЛЕНИЯ. (57) 1. Способ обработки пластификатором непрерывно движущегося жгутового фильтровального полотна .путем нанесения пластификатора Ма одну из сторон полотна разбрызгиванием, отличающийся тем," что, с целью повышения качества обработки при нанесении на одну из ,сторон полотна пластификатора, последний подают дозированным потоком, прошедший через полотно пластификаФ тор улавливают и подают на противоположную сторону полотна путем его разбрызгивания.

1085511

3Î

2. Способ по п.1, о т л и ч а юшийся тем, что при изменении скорости движения полотна количество пластификатора изменяют пропорционально изменению скорости движения полотна.

3. Устройство для обработки пластификатором непрерывно движущегося жгутового фильтровального полотна способом по п.1, содержащее камеру с входным и выходным отверстиями для прохода полотна н горизонтальной плоскости, устанонленны в камере центробежный элемент для нанесения пластификатора на одну из сторон полотна и привод перемещения полотна с механизмом его останова, о т л и ч а ю щ е е с я тем, что оно имеет дозирующий насос

Изобретение отчосится к отделке жгутового фильтровального полотна, используемого для фильтров сигарет.

Известен способ обработки пласти. фикатором непрерывно движущегося жгутоного фильтровального полотна путем нанесения пластификатора на одну из сторон полотна разбрызгиванием (1) .

Изнестчо также устройство для обработки пластификатором непрерывно движущегося жгутоного фильтроваль ного полотна, содержащее камеру с входным и BbKодным ОтВBpcтиями для прохода полотна B горизонтальной нло скости, установленный в камере центробежный элемент для нанесения пластификатора на одну из сторон полотна и привод перемещения полотна с механизмом его останова (f) .

Недостатком известного технического решения является неравномерность нанесения пластификатора на полотно, так как пластификатор распыляют, когда полотно расплавлено, капельки ввиду разряженности полотна проходят между его нолокнами, не успевая впитываться, что приводит к некачественной обработке полотна.

Цель изобретения — повышение качестна обработки фильтронального по лотна.

Эта цель достигается тем, что согласно способу обработки пласти-. фикатором непрерывно движущегося жгутового фильтронального полотна путем нанесения пластификатора на одну из сторон полотна разбрызгива нием, пластификатор подают дозированным потоком, прошедший через для подачи пластификатора к центробежному элементу, расположенному над плоскостью перемещения полотна, камера в нижней части выполнена в ниде воронки и дополнительно имеет второй центробежный элемент для нанесения пластификатора на другую сторону полотна, причем центробежные элементы выполнены в ниде щеточных валиков, связанных между собой общим приводом и с приводом пе ремещения полотна.

4. Устройство по п.3, о т л и ч а ю щ е е с я тем, что в стенке нижней части камеры выполнено отнерстие для удаления излишков пласгификатора, имеющее регулируемый затвор, связанный с механизмом останова привода перемещения полотна.

2 полотно пластификатор улавливают и подают на противоположную сторону полотна путем его разбрызгивания.

При изменении скорости движения полотна количесТво пластификатора изменяют пропорционально изменению скорости движения полотна. Устройство для осуществления способа обработки нластификатором

- непрерывно движущегося жгутового фильтровального полотна, содержащее камеру с входным и выходным отнерстиями для прохода полотна в горизонтальной плоскости, установленный в камере центробежный элемент для нанесения пластификатора на одну сторону полотна и привод перемещения полотна с механизмом его остакова, имееФ дозирующий насос для подачи пластификатора к центробежному элементу, расположенному нац плоскостью перемещения полотна, камера в нижней части выполнена в виде воронки и дополнительно имеет второй центробежный элемент для нанесения пластификатора на другую сторону полотна, причем центробежные элементы выполненЫ в виде щеточных валиков, связанных между собой общим приводом и с приводом перемещения полотна.

В стенке нижней части камеры выполнено отверстие для удаления излишков пластификатора, имеющее регулируемый затвор, связанный с механизмом останона привода перемещения полотна.

Способ осуществляется следующим образом.

1085511

Жгут фильтровального полотна растягивают в продольном и расширяют в поперечном направлениях, при этом образуется сеткоподобная структура с большими пробелами между нитями. Жгутовое фнльтровальное полотно, например, из ацетатцеллюлозного волокна перемещают через камеру, в которой на него наносят пластификатор, например триацетат,разбрызгиванием в виде мелких капелек . Нанесение пластификатора осуществляют дозированным потоком с помощью дозирующего насоса. Так как полотно имеет рыхлую структуру, часть капелек проникает через него ° 15

Прошедший через полотно пластификатор улавливают и подают на противоположную сторону полотна путем его раэбрызгйвания с помощью дополнительного центробежного элемента. 20

При изменении скорости движения полотна количество пластификатора из-. меняют пропорционально изменению скорости движения полотна. При отключении подачи жгутового полотна нанесение пластификатора должно прекращаться, так как иначе полотно сильно смачивается, что вызывает повреждение машины и ухудшает качество обработки. Пля предотвращения этого привод центробежных элементов отключается. Избытки пластификатора удаляют через выпускное отверстие, выполненное в зоне камеры. Удаление пластификатора регулируют с помощью затвора, открывающегося при останове жгутового фильтровального полотна. При охлаждении привода полотна происходит отключение привода центробежных элементов и одновременно подается 40 сигнал на регулируемый затвор, который открывается, а стекакщие избытки пластификатора по стенкам ворон .кообраэуюшего кожуха после останова полотна удаляются и подают в спе- 45 циальный резервуар. Благодаря этому предотвращается нанесение избытков пластификатора на полотно при повторении запуска устройства.

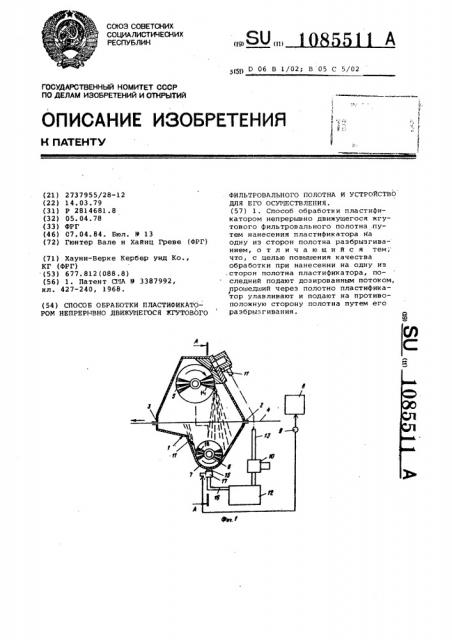

На фиг.1 схематично изображено предлагаемое устройство, разрез; на фиг.2 - разрез А-A на фиг.1.

Устройство содержит камеру 1 с входным 2 и выходным 3 отверстиями для прохода полотна 4 в горизонтальной плоскости. В камере 1 установлены центробежные элементы 5 и б.

Элемент 5 установлен над плоскостью перемещения полотна 4, а центробежный элемент б, предназначенный для нанесения пластификатора на другую сторону полотна 4, расположен в нижней части камеры 1, выполненной в виде воронки 7. Центробежные элементы 5 и б выполнены в виде щеточных валиков и сэяэаны между собой общим приводом 8 (фиг.2) н с приводом перемещения полотна 4 (Ме показан) через выключатель 9. устройство имеет дозирукщий насос

10 для подачи пластификатора к центробежному элементу 5 через щель 11 в верхней части камеры 1. Пластификатор подают из резервуара 12 по трубопроводу 13. Из щели 11 пластификатор под давлением подают на щетки 14 щеточного валика 5. Дозирующий насос 10 может быть связан с приводом жгутового фильтровального полотна 4 (не показан) и подает пластификатор дозированным потоком в таком количестве, которое пропорционально скорости полотна 4. При изменении скорости движения полотна 4 количество пластификатора изменяют пропорционально изменению скорости движения полотна 4.

В стенке 7 нижней части камеры 1 выполнено отверстие 15 для удаления излишков пластификатора с помощью трубопровода 16, отводящего пластификатор к резервуару 12. Отверстие 15 имеет регулируемый затвор 17, связанный с механизмом останова привода перемещения полотна 4 через выключатель 9.

Благодаря выполнению нижней части камеры 1 в виде:воронки 7 пластификатор, стекающий по стенкам воронки 7, немедленно захватывается щетками 18 шеточного валика б и почти немедленно наносится на другую сторону полотна 4. Наносят пластификатор на полотно разбрызгиванием.

Изобретение позволяет получить равномерный слой пластификатора на полотне, повысить качество обработки. Количество нанесенного пластификатора определяет структуру обрабатываемого полотна, а для изготовления фильтра очень важно полное нанесение всего количества плрстификатора.
