Реферат



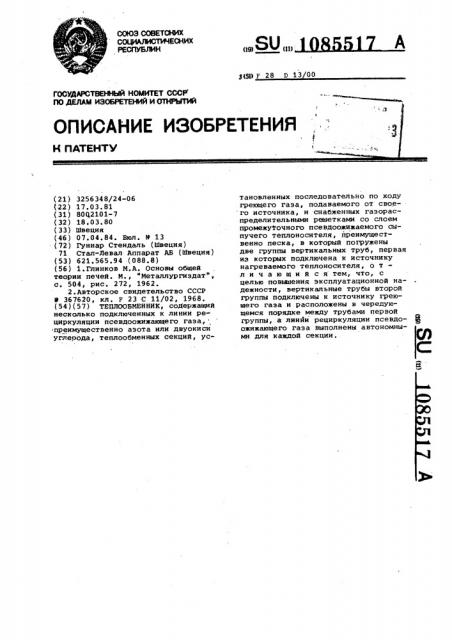

CO}03 СОВЕТСНИХ

«NVI

РЕСПУБЛИН

09) И1}

3(Я) F 28 Р 13 00 (21) 3256348/24-06 (22) 17.03.81 (31) 80@2101-7 (32) 18.03.80 (33) Швеция (46) 07.04.84. Бюл. Р 13

{72) Гуннар Стендаль (Швеция)

71 Стал-Левал Аппарат АБ {Швеция) (53) 621 ° 565.94 (088 ° 8) (56) 1.Глинков М.А. Основы общей теории печей. М., "Металлургиздат", с. 504, рис. 272, 1962.

2.Авторское свидетельстзо СССР

В 367620, кл. F 23 С 11/02, 1968. (54)(57) ТЕПЛООБМЕННИК, содержащий несколько подключенных к линии рециркуляции псевдоожижающего газа, преимущественно азота или двуокиси углерода, теплообменных секций, установленных последовательно по ходу греющего газа, подаваемого от своего источника, и снабженных газораспределнтельными решетками со слоем промежуточного псевдоожижаемого сыпучего теплоносителя, преимущественно песка, в который погружены две группы вертикальных труб, первая из которых подключена к источнику нагреваемого теплоносителя, о тл и ч а ю шийся тем, что, с целью повышения эксплуатационной надежности, вертикальные трубы второй группы подключены к источнику греющего газа и расположены в чередующемся порядке между трубами первой группы, а линйи рециркуляции псевдоожижающего газа выполнены автономными для каждой секции.

1085517

Изобретение относится к теплообменной технике и может быть использовано в тепловых установках.

Известны теплообменники с промежуточным зернистым теплоносителем, находящимся в псевдоожиженном состоянии, содержащие теплообменные трубы, между которыми и внутри них расположены слои теплоносителя (1) .

Недостатком данных теплообменников является сравнительно низкая эксплуатационная надежность, связанная с уносом промежуточного теплоносителя теплообменивающимися средствами из теплообменника.

Наиболее близким к изобретению является теплообменник, содержащий несколько подключенных к линии рециркуляции псевдоожижающего газа, преимущественно азота или двуокиси ро углерода, теплообменных секций, установленных последовательно по ходу греющего газа, подаваемого от своего источника, и снабженных газораспределительными решетками со слоем промежуточного псевдоожижаемого сыпучего теплоносителя,преимущественно песка, в который погружены две группы вертикальных труб, первая иэ которых подключена к источнику нагреваемоГо теплоносителя )2j .

Недостатком известного теплообменника также является недостаточно высокая эксплуатационная надежность, обусловленная воэможностью смешивания теплообменивающихся газов при разгерметизации теплообменных труб.

Целью изобретения является ïîâûшение эксплуатационной надежности.

4О

Цель достигается тем, что в теплообменнике, содержащем несколько подключенных к линии рециркуляции псевдоожижающего газа, преимущественно азота или двуокиси углерода, теплообменных секций, установленных последовательно по ходу греющего газа, подаваемого от своего источника, и снабженных газораспределительными решетками со слоем промежуточного псев-5ц доожижаемого сыпучего теплоносителя, преимущественно песка, в который погружены две группы вертикальных труб, первая иэ которых подключена к источнику нагреваемого теплоносителя, вер->> тикальные трубы второй группы подключены к источнику греющего газа и расположены в чередующемся порядке между трубами первой группы, а линии рециркуляции псевдоожижающего газа выполнены автономными для каждой секции.

На фиг. 1 показаны теплообменные секции, разрез; на фиг. 2 — теплообменник, общий вид, Теплообменник содержит теплообменные секции 1, подключенные к линии 2 рециркуляции псевдоожижающего газа, установленные последовательно по ходу греющего газа и снабженные газораспределительными решетками 3 со слоем 4 промежуточного псевдоожижаемого сыпучего теплоносителя, в который погружены две группы вертикальных труб 5 и б, причем трубы 5 первой группы подключены к источнику нагреваемого теплоносителя, а трубы б — к источнику греющего газа и расположены в чередующемся порядке между трубами 5 первой группы.

Линии 2 рециркуляции псевдоожижающего газа. выполнены автономными для каждой секции 1. В линии 2 рециркуляции установлены вентиляторы 7 для перемещения псевдоожижающего газа, гаэонагреватели 8 для теплообмена между потоком отходящего от секций 2 псевдоожижающего газа и потоком подаваемого в секции 2 того же газа и водонагреватель 9 для отбора тепла от псевдоожижающего газа.

Предлагаемый теплообменник работает следующим образом.

Греющий газ подается в трубы б и последовательно проходит через секции 1. Нагреваемый теплоноситель подается в трубы 5 противоточно греющему газу и последовательно проходит секции 1. В каждой секции в пространство между трубами 5 и б через газораспределительные решетки 3 подается псевдоожижающий газ, который приводит в псевдоожиженное состояние слой 4 сыпучего теплоносителя и затем отводится с помощью вентилятора 7 в линию 2 рециркуляции.

Таким образом, сыпучий материал, находясь в псевдоожиженном состоянии, отбирает тепло от стенок труб 6 и передает его стенкам труб 5, от которых нагревается нагреваемый теплоноситель.

Псевдоожижающий газ, покинувший секции 1, при проходе через линию 2 рециркуляции отдает тепло в газонагревателях 8 газу, подаваемому на псевдоожижение, и воде в водонагрезателе 9, что снижает его температуру до уровня, допустимого для работы вентиляторов 7.

В случае разрушения стенок труб 6 греющий газ поступает в межтрубное пространство и не имеет возможности проникнуть в трубы 5 нагреваемого теплоносителя, что повышает эксплуатационную надежность теплообменника.

1085517 д,. т

Составитель Г. Петров

Редактор В.Данко Техред А.Кйкемезей

Корректор О.Билак

Филиал ППП "Патент", r.ужгород, ул. Проектная, 4

Заказ 2055/56 Тираж 631 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д.4!5
