Класс 67а, 9

67а, 24о1

Pk 108560

СССР

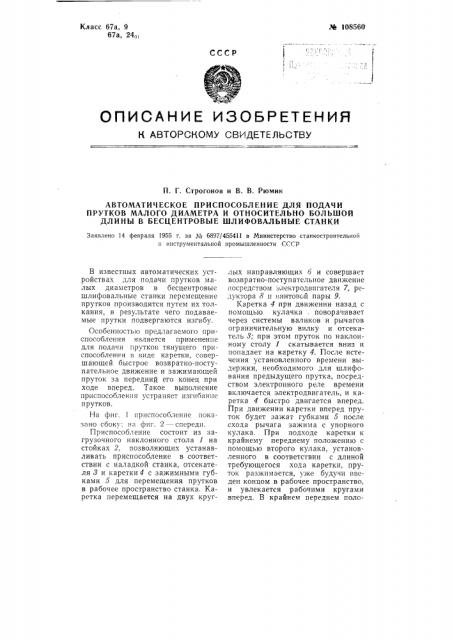

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

П. Г. Строгонов и В. В. Рюмин

АВТОМАТИЧЕСКОЕ ПРИСПОСОБЛЕНИЕ ДЛЯ ПОДАЧИ

ПРУТКОВ МАЛОГО ДИАМЕТРА И ОТНОСИТЕЛЬНО БОЛЬШОЙ

ДЛИНЫ В БЕСЦЕНТРОВЫЕ ШЛИФОВАЛЬНЫЕ СТАНКИ

Заявлено 14 февраля 1955 г. за Ке 6897/455411 в Министерство станкостроительной и инструментальной промышленности СССР

В известных автоматических устройствах для подачи прутков малых диаметров в бесцентровые шлифовальные станки перемещение прутков производится путем»х толкания, в результате чего подаваемые прутки подвергаются изгибу.

Особенностью предлагаемого приспособления является применение для подачи прутков тянущего приспособления в виде каретки, совершающей быстрое возвратно-поступательное движение и зажимающей пруток за передний его конец при ходе вперед. Такое выполнение приспосооления устраняет изгноание прутков.

На фиг. 1 приспособление показано сбоку; на фиг. 2 — спереди.

Приспособление состоит из загрузочного наклонного стола 1 на стойках 2, позволяющих устанавливать приспособление в соответствии с наладкой станка, отсекателя 3 и каретки 4 с зажимными губками 5 для перемещения прутков в рабочее пространство станка. Каретка перемещается на двух круглых направляющих 6 и совершает возвратно-поступательное движение посредством электродвигателя 7, редуктора 8 и винтовой пары 9.

Каретка 4 при движении назад с помощью кулачка . поворачивает через системы валиков и рычагов ограничительную вилку и отсекатель 8; при этом пруток по наклонному столу 1 скатывается вниз и попадает на каретку 4. После истечения установленного времени выдержки, необходимого для шлифования предыдущего прутка, посредством электронного реле времени включается электродвигатель, и каретка 4 быстро двигается вперед.

При движении каретки вперед пруток будет зажат губками 5 после схода рычага зажима с упорного кулака. При подходе каретки к крайнему переднему положению с помощью второго кулака, установленного в соответствии с длиной требующегося хода каретки, пруток разжимается, уже будучи введен концом в рабочее пространство, и увлекается рабочими кругами вперед. В крайнем переднем поло№ 108560 жении каретки начинается движение назад, и цикл повторяется.

Предмет изобретения

1. Автоматическое приспособление для подачи прутков малого диаметра и относительно большой длины в бесцентровые шлифовальные станки, отличающ ее с я тем, что, с целью избежания продольного изгиба подаваемых прутков при подаче, применено тянущее устройство в виде совершающей возвратно-поступательные движения каретки, автоматически зажимающей пруток за передний его конец при ходе вперед.

2. Автоматическое приспособление для подачи прутков по п. 1, отличающееся тем, что, с целью упрощения и облегчения его наладки в соответствии с требуемым темпом подачи прутков, в электрическую схему управления приспособлением введено электронное реле времени.

¹ 108560

Фиг. 2
