Способ получения слоистого пластика

Способ получения слоистого пластика

Иллюстрации

Показать все

Реферат

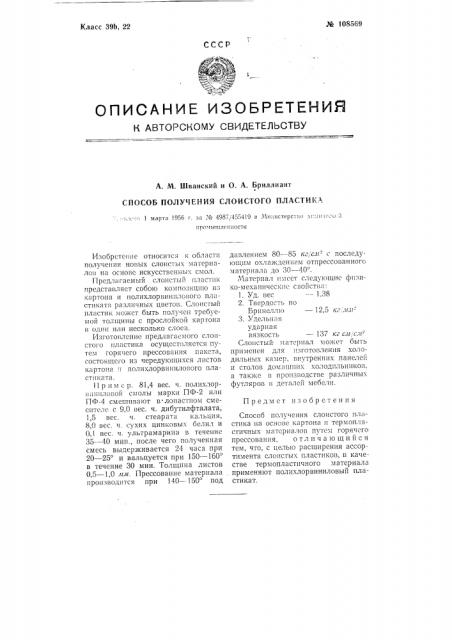

Класс 39b. 22

Ла 1085G9

СССР.+

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

А. М. Шванский и О. А. Бриллиант

СПОСОБ ПОЛУЧЕНИЯ СЛОИСТОГО ПЛАСТИКА глез", 1 марта !956 г. за . Га 4987/455419 в Мвввстерство хв:.яв:.аа.! прс 11ышлеввости

Предмет изобрстения

Изобретение относится к области получения новых слоистых материалов ня основе искусственных смол.

Г1рсдлягаемь;й с.лоистый пластик представляет собою композицию из

«яртона и полихлорвинилового пле1стикатя различных цветов. Слоистый пластик может быть получен требуемой толщины с прослойкой картона в один или несколько слоев.

Изготовление предлагаемого слоистого пластика осущсствляется путем горячего прессования пакета, состоящего из чередующихся листов картона:f полихлорвинилового пласти ката.

11р и м с р. 81,4 вес. ч. полихлорги! иловой смолы марки ПФ-2 или

ПФ-4 смешивают в лопастном смесителе с 9,0 вес. ч. дибутилфталата, !,5 вес. ч. стеарата кальция, 8,0 вес. ч. сухих цинковы.; белил и

0,,1 вес. ч. ультрамарина в течение

35 — 40 мин., после чего полученная смесь выдерживается 24 часа при

20 — 25 и вальцуется при 150 — 160 в течение 30 мин. Толщича листов

0,5 — 1,0 л н. Прессование материала производится при 140 в 150 под давлением 80 — 85 кг, сл1а с последующим охлаждением отпрессованного материала до 30 — 40 .

Материал имеет следующие физико-механичсск1!с сBOffcTBя;

1. Уд. вес — 1,38

2. Твердость по

Бринелл1о — 12,5 кг, .ял-

3. Удельная ударная вязкость — 137 к.. с,я cti.

Слоистый ма t ериал vîæåò быть применен для изготогления холодильных камер, гнутренних панелей и столов домяиип1х холодильников, а также в произгодстве различных футляров и деталей мебели.

Способ получения слоистого пл 1стика на основе картона и термопласти1ных мятсриалог путем горячего прессования, о тл и ч à 10 шийся тем, что, с целью расширения ассортимента слоистых пластиков, в качестве термопластичного материала применяют полихлорвиниловый пластикат.
