¹ 108583

Класс 42Ь, l2pg

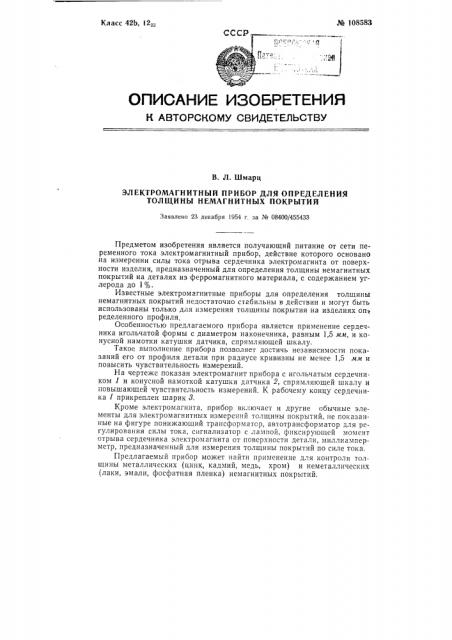

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

В. Л. Шмарц

ЭЛЕКТРОМАГНИТНЫЙ ПРИБОР ДЛЯ ОПРЕДЕЛЕНИЯ

ТОЛЩИНЫ НЕМАГНИТНЫХ ПОКРЫТИЙ

Заявлено 23 декабря 1954 r. за № 08400/455433

Предметом изобретения является получающий питание от сети переменного тока электромагнитный прибор, действие которого основано на измерении силы тока отрыва сердечника электромагнита от поверхности изделия, предназначенный для определения толщины немагнитных покрытий на деталях из ферромагнитного материала, с содержанием углерода до 1%.

Известные электромагнитные приборы для определения толщины немагнитных покрытий недостаточно стабильны в действии и могут быть использованы только для измерения толщины покрытия на изделиях оп ределенного профиля.

Особенностью предлагаемого прибора является применение сердечника игольчатой формы с диаметром наконечника, равным 1,5 мм, и конусной намотки катушки датчика, спрямляющей шкалу.

Такое выполнение прибора позволяет достичь независимости показаний его от профиля детали при радиусе кривизны не менее 1,5 мм и повысить чувствительность измерений.

На чертеже показан электромагнит прибора с игольчатым сердечником 1 и конусной намоткой катушки датчика 2, спрямляющей шкалу и повышающей чувствительность измерений. К рабочему концу сердечника 1 прикреплен шарик 8.

Кроме электромагнита, прибор включает и другие обычные элементы для электромагнитных измерений толщины покрытий, не показанные на фигуре понижающий трансформатор, автотрансформатор для регулирования силы тока, сигнализатор с лампой, фиксирующей момент отрыва сердечника электромагнита от поверхности детали, миллиамперметр, предназначенный для измерения толщины покрытий по силе тока.

Предлагаемый прибор может найти применение для контроля толщины металлических (цинк, кадмий, медь, хром) и неметаллических (лаки, эмали, фосфатная пленка) немагнитных покрытий. № 108583

Предмет изобретения

Комитет llo делам изобретений и открытий при Совете Министров СССР

Редактор И. В. Макаров

Информационно-издательский отдел.

Объем 0,17 и. л. Зак. 4742

Подп. к печ. 11.XI-58 г.

Тираж 1825 Цена 25 коп.

Типография Комитета по делам изобретений и открытий нри Совете Министров СССР

Москва, Петровка, 14.

Электромагнитный прибор для определения толщины немагнитных покрытий на деталях из ферромагнитного материала, основанный на измерении силы тока отрыва сердечника от испытуемого изделия и получающий питание от сети переменного тока, отличающийся тем, что, с целью достижения независимости показаний прибора от профиля детали при радиусе кривизны не менее 1,5 лл и повышения чувствительности измерений, в нем применены сердечники игольчатой формы и конусная намотка катушки датчика, спрямляющая шкалу.
