Способ образования скважин
Иллюстрации
Реферат
СПОСОБ ОБРАЗОВАНИЯ СКВАЖИН, заключающийся в проходке скважины с подачей закреплязощего материала. и вдавливании его в окружающий скважину грунт скважинообразующим органом , отлич ающий с я тем, что, с целью повышения качества закрепления грунта на дне скважины, после вдавливания материала скважииообразуюций орган поднимают вверх, дополнитепьио подают в нижнюю часть сквадины закрепляющий материал и производят его вдавливание в грунт последующим опусканием скважинообразующего органа. эо :fe :л Фиг.1
СОЮЗ СОВЕТСНИХ
Ц ИОН
РЕСПУБЛИК (19) (1!) ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Мну.(al) Ива
ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЬЩВ (21) 3330153/22-03 (22) 22.09.81 (46) 15 ° 04.84, Бюл. У 14 (72) Б.М.Мазо и В.И.Феклин
;(71) Днепропетровский инженерно-строительный институт (53) 621.81(088.8) (56) !..Каммерер Ю.Ю. Расширение скважины взрывом. М., Стройиздат,, 1976, с.7-9, рис.2.
2, Авторское свидетельство СССР
В 201967, кл. Е 02 Р 3/!2, 1964 (прототип).
З(5!) Е 21 В 7/24; Е 02 D !3/10 (54) (57) СПОСОБ ОБРАЗОВАНИЯ СКВАЖИН, заключающийся в проходке скважины с подачей закрепляющего материала. и вдавливании его в окружающий скважину грунт скважинообраэующим органом, отличающийся тем, что, с целью повышения качества закрепления грунта на дне.скважины, после вдавливания материала скважииообразующнй орган поднимают вверх, дополнительно подают в нижнюю часть скважины закрепляющий материал и производят его вдавливание в грунт последующим опусканием скважинообразующего органа.
1086105
Изобретение относится к строительству, в частности к способам образования скважин с закрепленными стенками в различных нескальных грунтах, в том числе слабых и водо- 5 насыщенных, Известен способ образования скважин с закреплением стенок закрепляющим материалом с вдавливанием его в групт взрыванием зарядов Ц .
Однако данный способ можно испольэовать только в сухих и устой-. ! чивых грунтах.
Наиболее близким к предлагаемому по технической сущности и достигаемо- 15 му результату является способ образования скважин, заключающийся в проходке ствола скважины с подачей закрепляющего материала я вдавливании его в окружающий скважину грунт сква- 20 жинообразующим органом (2j.
Недостатками известного способа являются низкое качество закрепления грунта, особенно в зоне днища, а также возможность выполнения скважин сравнительно небольшой глубины, так как в этом случае не предусматривается подача закрепляющего материала по мере проходки ствола скважины.
Цель изобретения - повьппепие ка- 30 чества закрепления грунта.
Поставленная цель достигается тем, что согласно способу образования скважин, заключающемуся в проходке скважины с подачей закрепляющего материала н вдавливании его в окружающий скважину грунт скважинообразующим органом, после вдавливания материала скважинообразующий орган поднимают вверх, дополнительно подают в нижнюю часть скважины закрепляющий материал и производят его вдавливание в грунт последунпцим опусканием скважинообразующего органа.

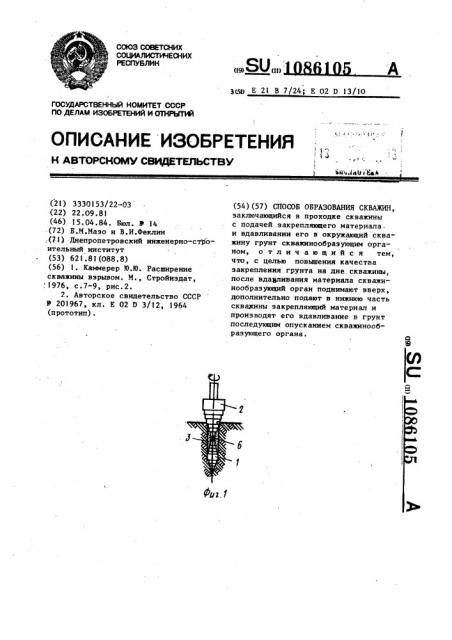

На фиг 1 иэображенО образование 45 скважины на начальном этапе проходки; на фиг.2 — проходка скважины иа конечном этапе; на фиг.3 - подъем скважинообразующего органа перед вторичным вдавливанием нижнего участка 0 скважины, на фиг,4 — вторичное вдав- ливание нижнего участка; на фиг.5 готовая скважина.
Способ осуществляется следующим образом.
На начальном этапе проходки ствола скважины путем ввинчивания в грунт лндерной части 1 скважинообраэующего органа на верхнем участке будущей скважины образуют лидерную скважину
3 диаметром, меньшим диаметра основной скважины 4, и глубиной, равной длине лидерной части 1, а затем приступают к проходке скважины 4, которую образуют путем разбуривания лидерной скважины 3 корпусом 5 бурового снаряда 2, и в дальнейшем проходку лидерной скважины 3 и основной 4 ос.ществляют одновременно. При проходке участков, требующих закрепления, в лидерную скважину 3 подается закрепляющий материал 6, который вдавливается в стенки 7 скважины 4 поверхностью корпуса 5 скважинообразующего органа одновременно с образованием скважины 4, образуя уплотненную зону
8. По окончании проходки ствола скважины поднимают буровой снаряд 2 на высоту, не меньшую длины его лидерной части 1, подают закрепляющий материал 6 в лидерную скважину 3 и затем осуществляют вторичное вдавливание на нижнем участке скважины,при этом закрепляющий материал вдавливается в его стенки 9 и на дно 10, чем достигается их закрепление.
Применение данного способа позволяет повысить надежность и эффективность закрепления скважин, выполняемых в слабых и водонасьпценных грунтах при горизонте грунтовых вод, лежащем вьппе-дна скважины, и в грунтах, подверженных периодическому эамачиваиию, при этом предотвращается фильтрация воды в скважину.
При использовании скважины для набивной сваи за счет дополнительного уплотнения грунта у дна скважины повышается несфщая способность сваи.
1086! 05 б
