Реферат



УЗЕЛ КРЕПЛЕШМ УПРУГОГО УПЛОТНИТЕЛЬНОГО ЭЛЕМЕНТА, содержащий основание и прижимную деталь с установленным между ними упругим уплотнительным элементом,, соединительный штифт, отличающийс я тем,что, с цепью повышения надежности узла крепленияув основании выполнено отверстие, а на наружной поверхности прижимной детали выполнен паз, сообщающийся с внутренней поверхностью отверстием, смещенным к одному из торцов паза, диаметр которого соответствует диаметру отверстия основания, при этом упомянутые отверстия смещены относительно друг друга, а их оси расположены в одной плоскости, причем длина паза не менее диаметра отверстий ,

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (И) 3сю F 16 J 15/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИ ц

Н ABTOPGHOMY СВИДЕТЕЛЬСТВУ

2 (21) 3456527/25-08 (22) 24.06.82 (46) 15.04.84. Бюл. Ф 14 (72) М.С,Глускин (53) 62-762(088.8) (56) 1. Патент Великобритании

N 1308648,кл. F 16 К 1/46, 1973.

2. Патент Великобритании

Ф 1113982, кл. F 16 К 1/46, 1968 (прототип) . (54) (57)УЗЕЛ КРЕПЛЕНИЯ УПРУГОГО

УПЛОТНИТЕЛЬНОГО ЭЛЕМЕНТА, содержащий основание и прижимную деталь с установленным между ними упругим уплотнительным элементом, соединительныйштифт, о тлич ающийс я тем,что, с целью повьппения надежности узла крепления в основании выполнено отверстие, а на наружной поверхности прижимной детали выполнен паз, сообщающийся с внутренней поверхностью отверстием, смещенным к одному иэ торцов паза, диаметр которого соответствует диаметру отверстия основания, при этом упомянутые отверстия смещены относительно друг друга, а их оси расположены в одной плоскости, причем длинй паза не менее диаметра отверстий °

1086259

Состав

Техред

Редактор М.Циткина

2222/37 Тираж 913 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб,, д. 4/5

Заказ

Филиал ПНП "Патент", r. Ужгород, ул. Проектная, 4

Изобретение относится к уплотйительной технике, а именно к креплению упругого уплотнительного элемента.

Известна конструкция неразборного крепления уплотнительного элемента,в которой уплотнительный элемент крепится путем помещения его в канавку основной детали и последующей завальцовкой периферийной поверхности ос-! новной детапи (1) .

Недостатком данной конструкции узла крепления является невозможность замены уплотнительного элемента при его повреждении без развальцовки, которая при нескольких повторениях 15 приводит к выходу из строя основной детали.

Известна также конструкция разборного крепления уплотнительного элемента, в которой уплотнительный эле- 20 мент зажимается между основной и прижимной деталью крепежными деталями.

При необходимости уплотнительный элемент может быть заменен путем разборки соединения j2) .

Однако эта конструкция недостаточно надежна. из-за возможности самоотвинчивания крепежных деталей при вибрационных, ударных и других

1 о эдей ст виях на узел уплотнения. 30

Цель изобретения — повышение надежности узла крепления.

Поставленная цель достигается тем, что в узле крепления упругого уплотнительного элемента, содержащем основание и прижимную деталь с установленным между ними упругим уплотнительным элементом, соединительный штифт, в основании выполнено отверс— тие, а на наружной поверхности при- 1О жимной детали выполнен паз, сообщающийся с внутренней поверхностью отверстием, смещенным к одному из торцов паза, диаметр которого соответствует диаметру отверстия основания, при этом упомянутые отверстия смещены относительно друг друга, а их оси расположены в одной плоскости,причем длина паза не менее диаметра отверстий.

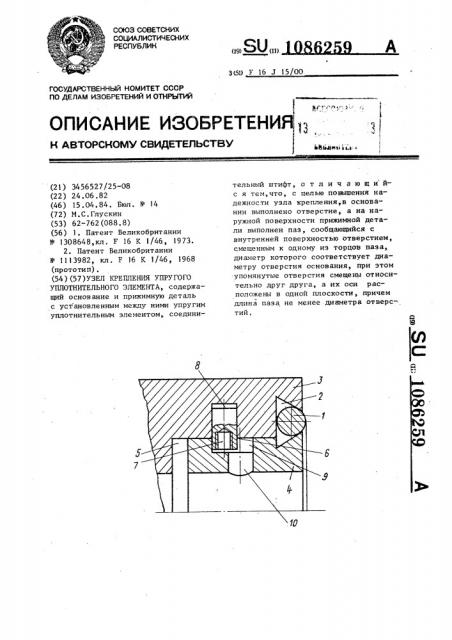

На чертеже представлен предлагаемый узел.

Упругий уплотнительный элемент помещен в канавку 2, образованную основанием 3 и прижимной деталью 4, которая помещена в расточке 5 основания и фиксируется штифтом 6 с отверстием 7 в нем, установленным в отверстии 8 основания 3 и в пазу 9 прижимной детали 4. Паз 9 сообщается с внутренней поверхностью прижимной детали 4 отверстием 10.

Сборка узла крепления осуществляется следующим образом.

Упругий уплотнительный элемент 1 помещается в канавку 2 основания 3, после чего в расточку 5 основания вставляется прижимная деталь 4, и при воздействии усилия на ее торцовую поверхность уплотнительный элемент

1 сжимается канавкой 2 до тех пор, пока отверстие 10 прижимной детали 4 не совпадет с отверстием 8 основания 3. Далее в отверстие !О вставляется штифт 6 до упора в отверстие 8. После снятия усилия с торцовой поверхности прижимной детали 4 она за счет упругих свойств уплотнительного элемента 1 перемещается по расточке 5 до упора поверхностью паза 9 в штифт 6, занимая при этом рабочее положение.

Разборку узла производят следующим образом.

Воздействуя на торцовую поверхность прижимной детали 4, перемещают ее по расточке 5, деформируя упругий уплотнительный элемент 1 до совпадения отверстия 10 прижимной детали с отверстием 8 основания З,и извлекают штифт 6, используя для этой цели отверстие 7. После этого извлекают прижимную деталь 4 из расточки 5 основания 3 и вынимают упругий уплотнительный элемент 1.

Экономическая эффективность изобретения заключается в повышении на-, деышости узла крепления, что позволяет сократить материальные затраты на ремонт, итель А.Бельцова

А.Ач Корректор Г.Огар
