Устройство для регулирования трехфазного напряжения

Устройство для регулирования трехфазного напряжения

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ РЕГУЛИРОВАНИЯ /ТРЕХФАЗНОГХ) НАПРЯЖЕНИЯ, содержащее регушфуюший орган, включав -.., J ff / ;.;- ; .-. Г / 7 ный пофазмо между входными .и выходнь MB выводами и выполненный в виде упра&ляемых двунаправленных ключей каждый иа, которых шунтщюван индуктивным эле ментом, отличающееся тем, что, с целью уменьшения коэффициента нелинейного искажения выходного иапря жения , в качестве индуктивного элемента использованы три однофазных трансформатора , п вичная и вто ичиая обмотки каждого из которых подключены пара ьлельно паре управляемых ключей двух соответствуюп1их смежных фаз регулирун щего органа и включены при этом встречно относительно друг друга.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

09) (И) Y

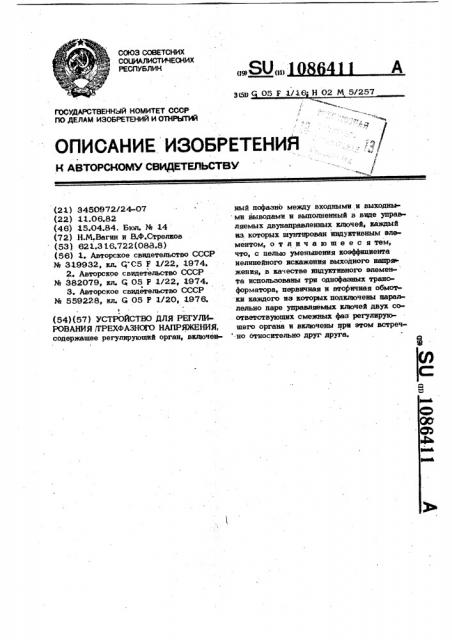

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPGHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЬПЧФ (2 1) 3450972/24-07 (22) 11.06.82 (46) Ы;04.84. Бюл. 34 14 (72) H.Ì.Bàrèí и В.Ф.Стрелков (53) 62l.3 16.722 (088.8) (56) 1.. Авторское свидетельство СССР

Ж 319932, an. g С5 Р 1/22, 1974.

2. Авторское свидетельство СССР

М 382079е кл. 5 05 Р 1/22е 3.974

3. Авторское свидетельство СССР

Ж 559228, an. G 05 Р 1/20, 1976.

1 (54)(57) УСТРОЙСТВО ДЛЯ РЕГУЛИРОВАНИЯЯ ТРЕХФАЗНОГО НАПРЯЖЕНИЯ, содержащее регулирующий орган, включен3 5п 05 F 1/4.6 Н 02 М 5/257 ный пофазно между входными и выходны ми выводами и выполненный в виде управляемых двунаправленных ключей, каждый из, которых шунтирован индуктивным элементом, отличаюшеес ятем, что, с целью уменьшения коэффициента нелинейного искажения выходного напряжения, в качестве индуктивного элемен- та использованы три однофазных трансформатора, первичная и вторичная обмотas каждого из которых подключены нараллельно паре управляемых ключей двух соответствующих смежных фаз регулируюmего органа и включены при этом встреч "но относительно друг друга.

11 2 вторичная обмотки каждого из которых подключены параллельно паре управляемых ключей двух соответствующих смежных фаэ регулирующего органа и включены прн этом встречно относительно друг друга.

На чертеже приведена функциональная схема устройства для регулированиятрехфазного напряжения.

Устройство содержит управляемые двунаправленные ключи 1-3, однофаэные трансформаторы 4 6; первичные 7-9 и вторичные 1О-12 обмотки которых подключены параллельно соответствующей паре управляемых ключей 1-3 двух соответствующих фаз; входные 13-15 и выходные 16-18 . выводы, нагрузку 19-21.

Устройство работает следующим образом., При наличии на управляющих электродах ключей 1-3 импульсов управления, подаваемых с блока импульсно-фазового управления (на чертеже не показан) и ут ле управления, равном кулю, ток нагрузки

19-21 протекает через управляемые ключи 1-3. Мгновенные величины токов фаз как на входе, так и на выходе устройства равны. Величина напряжения, приложенного к нагрузке, имеет максимальное значением

При наличии импульсов управления и некотором угле управления (большем ну-. ля) потребляемый нагрузкой 19-21 ток протекает как по ключам 1-3, так и по обмоткам трансформаторов 4-6 регулирую. щего органа. Например, в определенный интервал времени, когда один as тиристоров управляемого ключа 2 открыт, а тиристс ры управляемых ключей 2 и 3 закрыты, ток фазы А питающего напряжения (входной вывод 13) через один из тиристоров управляемого ключа 1, резисторы нагрузки 19-21, обмотки трансформаторов 5 и

6 протекает к фазам В и С (входным выводам 14 и 15). Открытый тиристор управляемого ключа 1 шунтирует обмотку

7 трансформатора 4, вследствие чего трансформаторы 4-6 работают в режиме короткого замыкания и, следовательно, сопротивление мх обмоток в фазах B и С практически равно нулю.

Мгновенные токи фаэ равны и симметричны, к нагрузке 19-21 приложено мгно венное фазное напряжение сети. При отсутствии управляющих имульсов управляемые ключи 1-3 закрыты, и потребляемый нагрузкой 19-21 ток протекает по обмоткам трансформаторов.

1 108 64

Изобретение относится к электротехнике, в частности преобразовательной технике, и может быть использовано для регулирования входного напряжения мошныхвысоковольтных выпрямителей или других вторичных источников питания при средней мощности нагрузки, соизмеримой с мощностью первичного источника питания.

Известно устройство для регулирования переменного напряжения, содержашее ре 1О ,гулируюший орган, выполненный в виде .

Рольтодобавочного трансформатора 1 1, Недостатками известного устройства являются незначительный диапазон регулирования при заданном уровне создаваемых преобразователем высокочастотных помех и низкая надежность иэ-за возможности образования контура короткого замыкания.

Известно также устройство для регули-20 рования переменного напряжения, содержа щее трйнсчюрматор с отводами и тириоторный коммутатор, подключенный к отводам трансформатора, и линейный дроссель f23 .

Однако для известного устройства характерны наличие дополнительного тока, которым нагружается трансформатор, и большая величина индуктивности линейного дросселя, что -приводит к увелнчению 30 коэффициента нелинейного искажения выходного напряжения.

Наиболее близким к изобретению является устройство для регулирования трехфазного напряжения, содержащее регулирующий орган, включенный пофазно меж35 ду входными и выходными выводами и выполненйый в виде управляемых двунаправленных каочей, каждый иэ которых . шунтирован индуктивным элементом 3 3 .

Недостатком известного устройства . является значительный коэффициент нелинейного искажения выходного напряжения иэ-эа наличия сравнительно высокого уровня высших гармонических составляю45 шике

Бель изобретения — уменьшение коэффипиента нелинейного искажения выходного напряжения.

Поставленная цель достигается тем, что в устройстве для регулирования трехфазного напряжения, содержащем регулирующий орган, включенный пофазно между входными и выходными выводами и выполненный в sate управляемых двунаправленных ключей, каждый иэ которых шунтиро- 55 ван индуктивным элементом, в качестве индуктивного элемента использованы .три аднофазных трансформатора, первичная и

3 .1086411 4

Индуктивное сопротивление обмоток мгновенных токов всех фаз питающего sanтрансформаторов 4-6 ограничивает вели- ряжения. чину тока нагрузки 19-21, а следователь- Таким образом происходит выравнивалс с но, и величину напряжения на выходных ние величин мгновенных токов фаз при выводах 16-19, величина напряжения, коммутации управляемых кюаочей 1-3 и приложенная к нагрузке 19-21 имеет в соответствующее ослабление эффекта обре этом случае. минимальное значение., зования высших гармонических составляющих тока фазы, присушего регулирующим

Поскольку величины сопротивлений об- органам, как нелинейной нагрузке первичмоток трансформаторов 4-6 практически >О ного источника питания,имеюшее место при идентичны, то будут равны и величины коммутации тиристоров управляемых. ключей.

12

ВНИЮИ Заказ 2243„ 45 Тираж 842 Подписное

Филиал ППП "Пвтеит", r.ÓIãîðîä, ул.Проектная, 4
