Высоковольтный трансформатор для системы зажигания

Высоковольтный трансформатор для системы зажигания

Иллюстрации

Показать все

Реферат



ВЫСОКОВОЛЬТНЫЙ ТРАНСФОРМАТОР ДЛЯ СИСТЕМЫ ЗАЖИГАНИЯ,, преимутдественно для бытовых газовых аппаратов , содержащий каркас с вторичной об14откой, разделенный на секции перегородками , расположённый внутри карi gj, icitA каса ферромагнитный сердечник с навитой на него первичной обмоткой, отличающийся тем,что,с целью уменьшения габаритов,повышения надежности и КПД,секции каркаса образованы плоскими перегородками,а основания секций выполнены со смещенными относительно друг друга выпуклостями, причем в каждой перегородке выполнены радиальные пазы для перевода провода из секции в секцию,расположенные одан в плоскости, проходящей через ось каркаса и вершину выпуклости данной секции, а другой - в плоскости, проходящей через ось каркаса и вершину выпуклости соседней секции. 100 ICJ5 4ik а 1

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (19) (И) 467 А (50 Н 01 F 19/04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPCHOMV СВИДЕТЕЛЬСТВУ с

° «Ф В

ГОСУДАРСТЯЕНКЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ! (21) 3560083/24-07 (22} 28.02.83 (46) 15.04.84. Бюл. И 14 (72) Н. А. Нестеров и Н. Н. Соловьева (71) Донецкое научно-производственное. объединение "Газоаппарат" (53) 621.314.23 {088.8)

56 1.Патент Японии Р 51-44728, 1976.

2. Авторское свидетельство СССР

У 560474, кл. F 02 Р 3/Об, l975. (54) (57) BbICOKOBOJIbTHbM ТРАНСФОРМАТОР ДЛЯ СИСТЕМЫ ЗАЖИГАНИЯ„преимущественно для бытовых газовых аппаратов, содержащий каркас с вторичной обмоткой, разделенный на секции перегородками, расположенный внутри каркаса ферромагнитный сердечник с нави" той на него первичной обмоткой, о т— л и ч а ю шийся тем,что,с целью уменьшения габаритов, повышения надежности и КПД,секции каркаса образованы плоскими перегородками,а основания секций выполнены со смещенными относительно друг. друга выпуклостями, причем в каждой перегородке выполнены радиальные пазы для перевода провода из секции в секцию, расположенные один в плоскости, проходящей через ось каркасаи вершину выпуклости данной секции„ а другой — в плоскости, проходя— щей через ось каркаса и вершину выпуклости соседней секции. цнальный паз с прилегающими с обеих сторон стенками.

Необходимость соблюдения пропорции обмоток трансформатора.

Целью изобретения является уменьшение габаритов, повышение надежности (КПД. t

Указанная цель достигается тем, что секции каркаса вторичной обмотки выполнены радиальные пазы для перевода провода из секции в секцию, расположенные один в плоскости, проходящей через ось каркаса и вершину выпуклости данной секции, а другой — в плоскости, проходящей через ось каркаса и вершину выпуклости соседней секции.

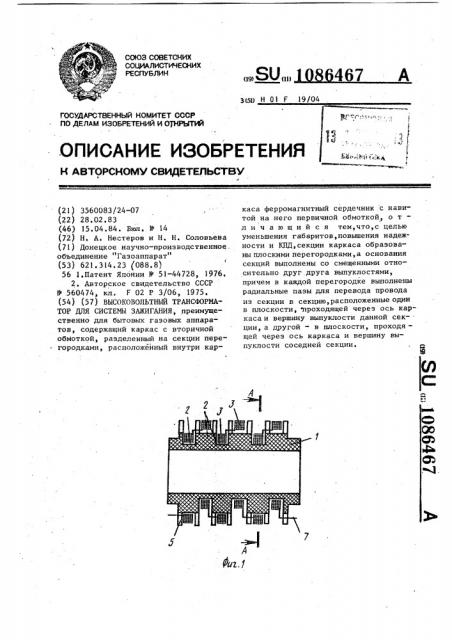

На фиг. 1 изображен предлагаемый трансформатор, общий вид, разрез; на фиг. 2 — разрез А-А на фиг. 1; на наглядности иэображения перевода провода иэ секции в секцию на фнг. 1 выдруга на угол 180 .

Высоковольтный трансформатор содержит каркас 1 с секциями 2 для намотки вторичной обмотки 3, имеющими выпуклости 4 высотой не менее высоты обмотки, смещенные относительно друг друга на о угол не менее 90, плоские перегородки, 5, разделяющие каркас на секции и имеющие радиальные пазы 6 для перевода провода 7 из секции в секцию глубиной не менее высоты обмотки, расположенные один в плоскости, проходящей через ось каркаса и вершину выпуклости данной секции, а другой — в плоскости, проходящей через ось каркаса и вершину выпуклости соседней секции.

Начало провода 7 вторичной обмотки

3 вводится на выпуклость 4 первой секции 2 каркаса 1 через паз 6 в перегородке 5, наматывается, образуя обмотку первой секции, конец которой переводится на выпуклость следующей секции через паз в последующей перегородке и т.д. Внутрь каркаса помещается сердечник с намотанной на него первичной обмоткой (не показаны).

Уменьшение толщины перегородок между секциями ограничено технологичностью их изготовления, так как каждая перегородка содержит танген1 1086467 1

Изобретение относится к электротехническим устройствам, а именно к трансформаторам, используемым B устройствах электророзжига, например в ra- в размерах между длиной и высотой зовых аппаратах для воспламенения

5 трансформатора заставляет выполнять газовоэдушной смеси. пазы секций каркаса относительно

Известны высоковольтные трансформа глубокими, что усложняет намотку торы 31) ° способом "Рядовая" и ослабляет связь

Наиболее близким к предлагаемому является высоковольтный трансформатор для системы зажигания, состоящий из ферромагнитного сердечника с навитой на него первичной обмоткой, помещенной внутрь катушки каркасной конструкции содержащей изолирован- 15 . высоковольтного трансформатора обраные друг от друга секции и выполненной из диэлектрика. В секции каркаса наматывается вторичная обмотка, содержащая, как правило, большое число витков (до нескольких тысяч), чем обеспечивается высокий коэффициент трансформации, необходимый для создания высокого напряжения. Перевод провода из секции в секцию осуществляется через профилированные перегородки, имеющие противоположные тангенциальные проточки, след нижнего основания которых со стороны начала .обмотки соединен радиальной эксцентрично убывающей канавкой (2). фнг. 3 — каркас в аксонометрии. Для

Конструкция данного высоковольтного трансформатора имеет следующие недостатки. Суммарный объем секции пуклости смещены относительно друг для намотки вторичной обмотки соизмерим с объемом, занимаемым профилированными перегородками для перевода З5

»s секции в секцию и составляет 50Х, т.е. обмотка имеет невысокий коэффициент заполнения. Указанное обусловлено конструктивно, так как увеличение размеров секции ограничено допустимым числом витков в секции.

Известно, что размер секции опре- деляется числом витков, диаметром провода и допустимым напряжением, при котором не произойдет пробой 45 изоляции данного витка на рядом расположенные витки обмотками секции.

Повышение коэффициента заполнения за счет увеличения допустимого числа витков в секции требует приме- 50 кения намоточного провода с повышенными изоляционными свойствами или исполнения намотки способом "Рядовая". 02. 2

Ри,з

3axas 2259/48 Тираж 683 Подписное

Филиал ППП "Патент", г.ужгород, ул.Проектная, 4 з 1086

Выполнение секций каркаса с выпуклостями, смещенными относительно друг друга, и расположение против них пазов в перегородках для перевода провода иэ секции в секцию дает возможность изолировать обмотки, секций друг от друга по всей плоскости прилегания, поэтому нет необходимости для разделения секций профилированными . перегородками с противоположными таи-.10 генциальными проточками, что позволяет значительно повысить коэффициент заполнения вторичной обмотки.

Повышение коэффициента заполнения вторичной обмотки высоковольтного 15 трансформатора системы зажигания дает возможность: уменьшить размеры трансформатора за счет уменьшения толщины перегородок между секциями, при этом обмотки 20 секций остаются изолированными дру от друга по всей плоскости прилегания, несмотря на наличие пазов в перегородках, так как в местах пазов

467 4 обмотки каждой секции благодаря наличию выпуклости в основании приподняты над рядом расположенными обмотKGNH применить провод с менее высокой электрической изоляцией и намотку его

"внавал", так как в одинаковом объеме можно выполнить большее число. секций вторичной обмотки, при этом число витков в секции уменьшается и соответственно уменьшается вероятность межвиткового пробоя за счет снижения .суммарного напряжения в секции; усилить связь между обмотками, так как при большем чем в базовом объекте числе секций вторичная обмотка оказывается расположенной ближе к магнитопроводу трансформатора, что обеспечивает более высокий КПД передачи.

Годовой экономический эффект от внедрения предлагаемого высоковольтного трансформатора для системы за" жигания составляет 20 тыс.руб.
