Тиристорный преобразователь переменного напряжения в переменное

Тиристорный преобразователь переменного напряжения в переменное

Иллюстрации

Показать все

Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) 3(51) Н 02 М 5/257; Н 02 P 13/30

К АВТОРСКОМЪ(СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21(3546246/24-07 (221 31.01,83 (46) 15.04.84,Бюл. )) 14 (721 В.И.усенко и Н.И.Джус (53) 621.314.2(088.8 ) (561 1. Авторское .свидетельство СССР

М 769865, кл. В 22 G 1/10, 1980. .2. Авторское свидетельство СССР

432474, кл. G 05 F 1/30, 1974. (54)(571 THPHCTOPHHH ПРЕОБРАЗОВАТЕЛЬ

ПЕРЕМЕННОГО НАПРЯЖЕНИЯ В ПЕРЕМЕННОЕ, содержащий ключ в виде симистора или двух встречно-параллельных тиристоров, включенный между первым выводом для подключения сети и первым выводом для подключения нагрузки, две цепи иэ коммутирующего тиристора с последовательно-согласно соединенным диодом, включенные встречнопараллельно, причем общая точка тиристоров соединена с первым выводом для подключения нагрузки, а общая точка диодов соединена с вторым вы-водом для подключения нагрузки, два коммутирующих конденсатора, каждый из которых подключен параллельно соответствующему диоду цепи, о т л ич а ю шийся тем, что, с целью повышения надежности, в него введены трансформатор и два зарядных диода, причем первый зарядный диод подключен анодом к общей точке катода тиристора и анода диода одной иэ цепей, второй зарядный диод подключен катодом к общей точке анода тиристора и катода диода другой цепи, катод первого зарядного диода и анод второго соединены с первым выводом вторичной обмотки трансформатора, g второй вывод вторичной обмотки которого соединен со вторым выводом для подключения нагрузки, а первичная обмотка трансформатора присоединена С„ к выводам для подключения сети.

1086523 напряжения сети, определяемый блоком управления 13 в зависимости от требуемой величины выходного напряжения, подается сигнал на коммутирующий.тиристор 4. Последний подключает конденсатор 6, вызывая выключение тиристора 1. Ток нагрузки, если она имеет индуктивный характер, замыкается по цепи: нагрузки 3 — конденсатор 6 — коммутирующий тиристор 4.

В момент, когда напряжение конденсатора 6 снизится до нуля, этот ток переходит на диод 11.

Для успешного выключения тиристоров 1 и 2 вторичное напряжение трансформатора 8 принимается на 10-20% выше сетевого напряжения. Благодаря

Изобретение относится к электротехнике и может быть испо..ьзовано для регулирования переменного напряжения.

Известно устройство для регулирования переменного напряжения, содержащее два сетевых тиристора с согласно последовательными диодами, два шунтирующих тиристора с последовательными диодами, два конденсатора и два подзарядных тиристора (13. 30

Устройство имеет относительно низкий КПД, так как диоды, включенные последовательно с сетевыми тиристорами, создают дополнительные падения напряжения. 15

Наиболее близким по технической сути и достигаеьиям результатам к изобретению является тиристорный преобразователь переменного напряжения в переменное, содержащий ключ в виде 2О симистора или двух встречно-параллельных тиристоров, включенный между первым выводом для подключения сети и первым выводом для подключения нагрузки, две цепи из коммутирующего тиристора с последовательно-согласно соединенным диодом, включенных встречно-параллельно, причем общая точка тиристоров соединена с первым выводом для подключения нагрузки, а общая точка диодов соединена с вторым выводом для подключения нагрузки, два коммутирующих конденсатора, каждый из которых подключен параллельно соответствующему диоду цепи Г2). 35

Недостаток такого устройства заключается в большом уровне напряжений (200Ъ) на элементах схемы, что снижает надежность.

Целью изобретения является повн- 40 шение надежности.

Поставленная цель достигается за счет того, что в тиристорный преобразователь переменного напряжения в переменное, содержащий ключ в виде 45 симистора или двух встречно-параллельных тиристоров, включенный между первым выводом для подключения сети и первым выводом для подключения нагрузки, две цепи из коммутирующего тиристора с последовательно-согласно

I соединенным диодом, включенные встречно-параллельно, причем общая точка тиристоров соединена с первым выводом для подключения нагрузки, G 55 общая точка диодов соединена с вторым выводом для подключения нагрузки, два коммутирующих конденсатора, каждый из которых подключен параллельно соответствующему диоду цепи, введены трансформатор и два зарядных диода, причем первый зарядный диод подключен.анодом к общей точке катода тиристора и анода диода одной из цепей, второй зарядный диод подключен катодом к точке анода тиристора и катода 65 диода другой цепи, катод первого зарядного диода и анод второго соединены с первым выводом вторичной обмотки трансформатора, второй вывод вторичной обмотки которого соединен со вторым выводом для подключения нагрузки, а первичная обмотка трансформатора присоединена к выводам для подключения сети.

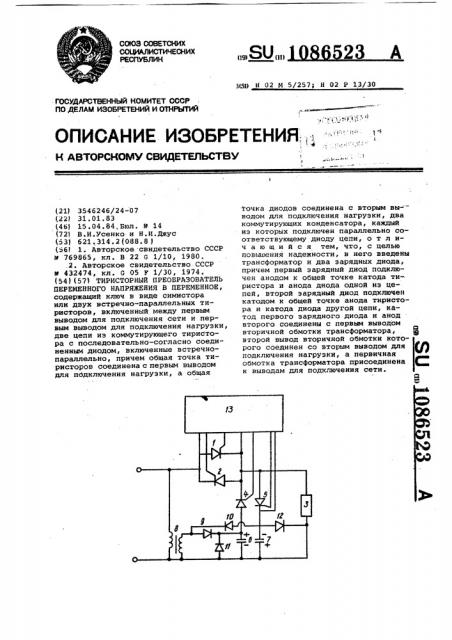

Ha,÷åpòåæe приведена схема устройства.

Два встречно-параллельных тиристора 1 и 2 (или эквивалентный им симистор включены последовательно с нагрузкой 3 и сетью. Коммутирующие тиристоры 4 и 5 с последовательно включенными конденсаторами 6 и 7 включены параллельно выводам нагрузки 3. Трансформатор 8 первичной обмоткой подключен к сети, один вывод вторичной обмотки подключен к общему выводу обкладок конденсатора и нагрузки 3. Второй вывод этой обмотки соединен с выводами двух диодов 9 и 10, вторые выводы которых подключены к соответствующим вторым выводам конденсаторов 6 и 7. Диоды 11 и 12 включаются параллельно конденсаторам 6 и 7 при индуктивном характере нагрузки 3. Управляющие входы тиристоров подключены к блоку управления 13.

Устройство работает следующим образом.

Выходное напряжение на нагрузке

3 регулируется с опережающим эффектом. Тиристоры 1 и 2 включаются в момент, когда при соответствующей полярности напряжения ток нагрузки равен нулю. Начиная с этого момента, ток нагрузки протекает- через указанный тиристор (например 1).В этот же полупериод напряжения от трансформатора 8 через диод 10 производится подзаряд конденсатора 7, подготавливающий его к работе в следующий полупериод. Конденсатор 6 заряжен до необходимой полярности (указанной на чертеже ) в предыдущий полупериод се-. ти. В необходимый момент времени в пределах данной полярности полуволны

1086523
